С М. связаны различные аномалии упругости в ферро-, ферри- и антиферромагнетиках. Резкие аномалии модулей упругости и внутреннего трения, наблюдаемые в указанных веществах в районе точек Кюри и Нееля и других фазовых магнитных переходов, обязаны влиянию М., возникающей при нагреве. Кроме того, при воздействии на ферро- и ферримагнитные тела упругих напряжений в них даже при отсутствии внешнего магнитного поля происходит перераспределение магнитных моментов доменов (в общем случае изменяется и абсолютная величина самопроизвольной намагниченности домена). Эти процессы сопровождаются дополнительной деформацией тела магнитострикционной природы — механострикцией , которая приводит к отклонениям от закона Гука. В непосредственной связи с механострикцией находится явление изменения под влиянием магнитного поля модуля упругости Е ферромагнитных металлов (DЕ– эффект).
Для измерения М. наибольшее распространение получили установки, работающие по принципу механооптического рычага, позволяющие наблюдать относительные
М. нашла широкое применение в технике. На явлении М. основано действие магнитострикционных преобразователей (датчиков) и реле, излучателей и приёмников ультразвука, фильтров и стабилизаторов частоты в радиотехнических устройствах, магнитострикционных линий задержки и т.д.
Лит.: Вонсовский С. В., Магнетизм, М., 1971; Белов К. П., Упругие, тепловые и электрические явления в ферромагнетиках, 2 изд., М. — Л., 1957; Бозорт Р., Ферромагнетизм, перевод с английского, М., 1956; Редкоземельные ферромагнетики и антиферромагнетики, М., 1965; Ультразвуковые преобразователи, перевод с английского, под редакцией И. П. Голяминой, М., 1972.
К. П. Белов.

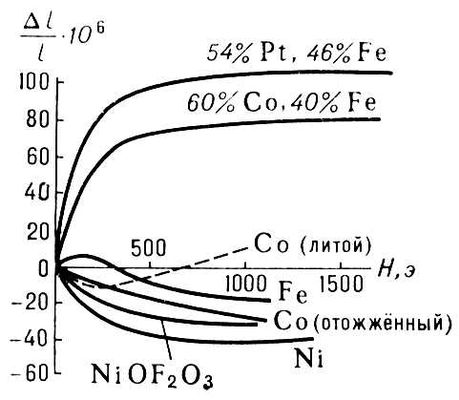

Рис. 2. Зависимость продольной магнитострикции ряда поликристаллических металлов, сплавов и соединений от напряжённости магнитного поля.

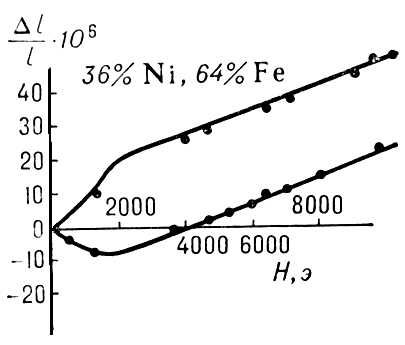

Рис. 1. Продольная (кривая I) и поперечная (кривая II) магнитострикция сплава Ni (36 %) — Fe (64 %). В слабых полях они имеют разные знаки, в сильных — при парапроцессе — одинаковый знак (здесь магнитострикция носит объёмный характер).

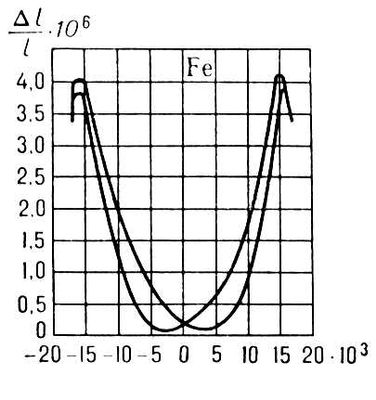

Рис. 3. Магнитострикционный гистерезис железа, обусловленный его магнитным гистерезисом.
Магнитосфера Земли
Магнитосфе'ра Земли', область околоземного пространства, физические свойства которой определяются магнитным полем Земли и его взаимодействием с потоками заряженных частиц космического происхождения. См. Земля , раздел Строение Земли.
Магнитотеллурическое зондирование
Магнитотеллури'ческое зонди'рование (от магнит и лат. tellus, родительный падеж telluris — Земля), МТЗ, метод исследования внутреннего строения Земли, основанный на изучении переменного электромагнитного поля внеземного происхождения. Предложен в 1950—53 советским учёным А. Н. Тихоновым и французским учёным Л. Каньяром. На земной поверхности в определённой точке устанавливают взаимно перпендикулярно 2 магнитометра и 2 электроизмерительные заземлённые линии длиной по 500 м. Посредством этой аппаратуры наблюдают электромагнитные колебания, имеющие период Т от долей сек до сут , и по отношению амплитуд электрических и магнитных колебаний определяют кажущееся (среднее) сопротивление rT пород в изучаемом районе. Благодаря скин-эффекту кривые зависимости от T отражают изменение сопротивления пород с глубиной: минимумы rT отвечают слоям низкого сопротивления, а максимумы — высокого. Толщины и сопротивления слоев находят, сопоставляя практические кривые с модельными. На рисунке в виде примера показана кривая rT для модели, в которой хорошо проводящий слой лежит на плохо проводящем. При помощи МТЗ строятся карты подземного рельефа фундамента или аналогичного горизонта высокого сопротивления на глубинах до 5 км, исследуется распределение электропроводности горных пород до глубин 400—500 км. МТЗ и его упрощённую модификацию — магнитотеллурическое профилирование — применяют при поисках нефти и газа, а также для изучения слоев и очагов пониженного сопротивления, предположительно разогретых, в земной коре и верхней мантии.
Лит.: Бердичевский М. Н., Электрическая разведка методом магнито-теллурического профилирования, М., 1968.
М. Н. Бердичевский.

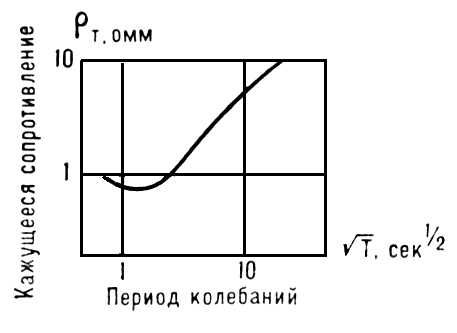

Кривая магнитотеллурического зондирования.
Магнитотепловые явления
Магнитотепловы'е явле'ния, изменения теплового состояния тел при изменениях их магнитного состояния (намагничивании или размагничивании). Различают М. я. при адиабатическом изменении магнитного состояния (так называемый магнетокалорический эффект , при котором происходит изменение температуры тела)
Лит.: Вонсовский С. В., Магнетизм, М., 1971; Белов К. П., ферриты в сильных магнитных полях, М., 1972,
К. П. Белов.
Магнитотропизм
Магнитотропи'зм (от магнит и греч. tr'opos — поворот, направление), изгибание стебля или корня растения в процессе роста под действием постоянного (естественного или искусственного) магнитного поля. Направление М. определяется физиологическими особенностями растения и расположением его относительно вектора напряжённости магнитного поля. Например, первичный корешок кукурузы при прорастании изгибается в сторону южного магнитного полюса, корешок кресс-салата — по направлению градиента магнитного поля. М. определяет ориентацию корневых систем некоторых сельскохозяйственных растений — пшеницы, овса, сахарной свёклы, редиса.
Лит.: Крылов А. В., Тараканова Г. А., Явление магнитотропизма у растений и его природа, «Физиология растений», 1960, т. 7, в. 2, с. 191—97.
Магнитотропизм. Проростки кукурузы, выросшие из семян, зародышевые корешки которых были по-разному ориентированы в геомагнитном поле: слева — к северному полюсу, справа — к южному.
Магнитоупругий датчик
Магнитоупру'гий да'тчик, магнитострикционный датчик, измерительный преобразователь механических усилий (деформаций) или давления в электрический сигнал. Действие М. д. основано на использовании зависимости магнитных характеристик некоторых материалов (например, пермаллоя , инвара ) от механических напряжений в них (см. Магнитострикция ). Рабочий элемент М. д. — магнитопровод, на котором размещены одна или несколько обмоток, включаемых в мост измерительный . Магнитопровод М. д. укрепляют на поверхности детали (или сооружения) в направлении действующих усилий или деформаций. Изменения магнитных характеристик, в частности магнитной проницаемости материала магнитопровода, проявляются в изменении индуктивности или взаимоиндуктивности обмоток. М. д. наиболее целесообразно применять при измерениях малых деформаций (как постоянных, так и быстропеременных) в твёрдых телах, а также измерениях давлений жидкостей и газов, когда требуется высокая чувствительность измерений при относительно малой их точности.
Лит.: Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М. — Л., 1966.
Магнитофон
Магнитофо'н (от магнит и греч. phone — звук), аппарат для магнитной записи и воспроизведения звука. По назначению и качественным показателям различают М. профессиональные — для синхронной (с изображением) звукозаписи на перфорированной магнитной ленте , используемые в звуковом кино , и студийные (рис. 1 ) для звукозаписи на неперфорированной магнитной ленте шириной 6,25 мм, применяемые в радиовещании, в кино и студиях грамзаписи, телецентрах и др., когда требуется высококачественная звукозапись; так называемые полупрофессиональные (чаще всего на ленте шириной 6,25 мм ) — для записи диспетчерских переговоров на транспорте, сигналов звуковых частот в научных исследованиях и т.п.; бытовые (рис. 2 ) — для любительской звукозаписи и для проигрывания покупных фонограмм. Кроме того, существуют диктофоны , репортёрские М. — лёгкие переносные аппараты с автономным электропитанием, учебные М., в которых предусмотрена параллельная запись на двух дорожках и подключение к устройствам внешнего контроля в процессе обучения иностранным языкам и т.д., магнитофонные приставки , а также сочетания М, с другими аппаратами (см. Магнитола , Магниторадиола ).
