Сопротивле'ние реакти'вное электрическое, величина, характеризующая сопротивление, оказываемое переменному току электрической ёмкостью и индуктивностью цепи (её участка); измеряется в омах. В случае синусоидального тока при последовательном соединении индуктивного и ёмкостного элементов цепи С. р. выражается в виде разности сопротивления индуктивного и сопротивления ёмкостного:

, где w — угловая частота тока, L и С — индуктивность и ёмкость цепи; С. р. равно отношению амплитуды напряжения на зажимах цепи, обладающей малым сопротивлением активным, к амплитуде тока в ней. В цепи, обладающей только С. р., при протекании переменного тока происходит передача энергии источника тока электрическому или магнитному полю, создаваемому

соответственно ёмкостным или индуктивным элементом цепи, и затем обратно, причём средняя за период мощность равна нулю. Наличие у цепи С. р. вызывает сдвиг фазмежду напряжением и током. В цепях несинусоидального тока С. р. различно для отдельных гармонических составляющих тока.

Сопротивление электрическое

Сопротивле'ние электри'ческое, см. Электрическое сопротивление.

Сопротивление электрической цепи

Сопротивле'ние электри'ческой цепи, полное электрическое сопротивление, величина, характеризующая сопротивление цепи электрическому току; измеряется в омах. В случае синусоидального переменного тока С. э. ц. выражается отношением амплитуды напряжения на зажимах цепи к амплитуде тока в ней и равно

, где r — сопротивление активное, х — сопротивление реактивное. При несинусоидальном переменном токе С. э. ц. определяется отдельно для каждой к-той гармонической составляющей:

.

Сопротивления электрического измерители

Сопротивле'ния электри'ческого измери'тели, электро- и радиоизмерительные приборы для измерения активного сопротивления электрической цепи (см. Омметр, Мегомметр, Мост измерительный, Заземления измеритель).

Сопряжение контуров

Сопряже'ние ко'нтуров, обеспечение согласованного изменения резонансных частот колебательных контуровкакого-либо устройства (например, супергетеродинного радиоприёмника), перестраиваемых посредством одной ручки настройки. При настройке супергетеродинного приёмника на определённый сигнал резонансная частота контуров входной цепи и усилителя радиочастоты f_o устанавливается равной частоте принимаемого радиосигнала f_c, а резонансная частота контура гетеродина f_r — такой, чтобы промежуточная частота (равная обычно разности частот f_c и f_r) совпадала с резонансной частотой контуров усилителя промежуточной частоты. Для С. к. преимущественно используют метод, при котором во всех перестраиваемых контурах применяют одинаковые конденсаторы переменной ёмкости, но в контур гетеродина, частота которого должна отличаться от f_o, дополнительно включают постоянные конденсаторы, называемые конденсаторами сопряжения (см. рис.). Получаемые в этом случае зависимости частот f_o и f_r от угла поворота ручки настройки несколько отличаются от требуемых т. е. С. к. является лишь приближённым (однако с достаточной степенью точности). В современных (середина 70-х гг.) приёмниках при С. к. в качестве конденсаторов переменной ёмкости используют конденсаторы с механическим изменением ёмкости либо варакторы (варикапы).

Лит.: Радиоприемные устройства, под ред. В. И. Сифорова, М., 1974; Чистяков Н. И., Сидоров В. М., Радиоприемные устройства, М., 1974.

В. М. Сидоров

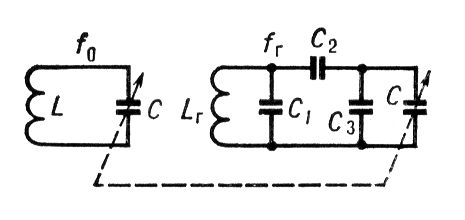

Принципиальная схема одного из контуров, содержащихся во входной цепи и в усилителе радиочастоты, и контура гетеродина: L и L_r — катушки индуктивности контуров; С — конденсаторы переменной ёмкости; C₁, С₂, С₃ — конденсаторы сопряжения; f_o и f_r — резонансные частоты контуров; пунктир означает, что ёмкости конденсаторов изменяются при помощи одной ручки настройки.

Сопряжение связей

Сопряже'ние свя'зей, один из важнейших видов внутримолекулярного взаимного влияния атомов и связей в органических соединениях; обусловлено взаимодействием электронных систем атомов (прежде всего валентных электронов, см. Валентность).

Главный признак сопряжения — распределение по всей сопряжённой системе электронной плотности, создаваемой р- и p-электронами. Такими системами являются: чередующиеся простая и кратные связи — двойные или тройные; см. Простая связь, Кратные связи (p,p-сопряжение, как, например, в бутадиене, I; здесь и далее жирными штрихами, а также точками выделена сопряжённая система); кратная связь и атом со свободной электронной парой (р, p-сопряжение, например в винилхлориде, II); крестная связь и способная к сопряжению простая связь (s, p-сопряжение, например в хлормеркурацетальдегиде, III); две способные к сопряжению простые связи (s, s-сопряжение, например в этанолмеркурхлориде, IV). Такая классификация сопряжённых систем предложена в начале 50-х гг. 20 в. А. Н. Несмеяновым.

Общая особенность всех сопряжённых систем — «растекание» электронной плотности р- и p-электронов (см. Сигма- и пи-связи) по всей сопряжённой системе — определяет их физические и химические свойства. Так, простые связи приобретают некоторую «двоесвязность», выражающуюся, в частности, в уменьшении их длины. Например, в бутадиене длина центральной С — С-связи 1,46

 вместо обычной 1,54

. С. с. проявляется также, например, в УФ- и ИК-спектрах, дипольных моментах. Наиболее характерная химическая особенность сопряжённых систем — способность вступать в реакции не только с участием одной кратной связи, но и всей сопряжённой системы как единого целого. Примером может служить, например, присоединение к бутадиену хлористого водорода:

Количество образующихся продуктов 1,2-и 1,4-присоединения зависит от природы сопряжённой системы, от реагента и условий реакции. Сопряжение снижает внутреннюю энергию молекул и, следовательно, делает их более устойчивыми: величина энергии сопряжения колеблется между несколькими единицами и десятками ккал/моль (например, для бутадиена 3,6 ккал/моль, для бензола 35 ккал/моль, 1 ккал/моль =4,19 кдж/моль).

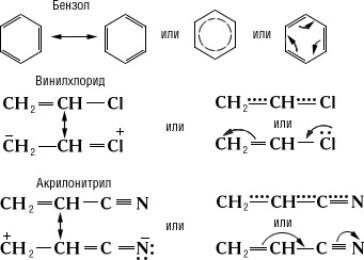

Истинное распределение электронной плотности в сопряжённых системах нельзя выразить простейшими структурными формулами. Их строение более точно передаётся наборами предельных структур (см. Мезомерия, Резонанса теория), формулами с пунктирными («полуторными») связями или с изогнутыми стрелками, указывающими направление сдвига электронов, например:

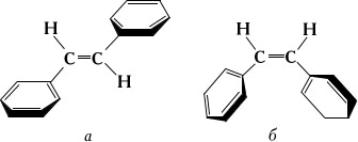

Для проявления С. с. необходимо, чтобы участвующие в нём электронные системы находились в одной плоскости. Если структура молекулы не допускает этого, то говорят о пространственных препятствиях сопряжению. Так, у транс-стильбена (а), по данным УФ-спектров, обнаруживается более сильное сопряжение, чем у цис-стильбена (б), у которого бензольные ядра не могут разместиться в одной плоскости с двойной связью:

Сопряжённые гиперболы

Сопряжённые гипе'рболы, две гиперболы, которые в одной и той же системе прямоугольных координат при одних и тех же значениях а и b определяются уравнениями:

и

С. г. имеют общие асимптоты и общий основной прямоугольник (см. рис.).

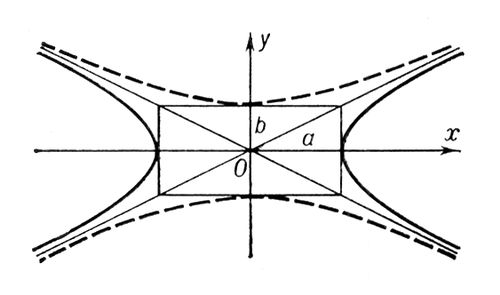

Рис. к ст. Сопряжённые гиперболы.

Сопряжённые диаметры

Сопряжённые диа'метры линии второго порядка, два диаметра, каждый из которых делит пополам хорды этой кривой, параллельные другому. С. д. играют важную роль в общей теории линий второго порядка. При параллельном проектировании эллипса в окружность его С. д. проектируются в пару взаимно перпендикулярных диаметров окружности.
