Трактор
Тра'ктор (новолат. tractor, от лат. traho — тащу, тяну), самодвижущаяся (гусеничная или колёсная) машина, выполняющая с.-х., дорожно-строительные, землеройные, транспортные и др. работы в агрегате с прицепными, навесными или стационарными машинами (орудиями). См. Машинно-тракторный агрегат .
Историческая справка. Первые колёсные Т. с паровыми машинами появились в Великобритании и Франции в 1830 и применялись на транспорте и в военном деле; с 1850 паровые Т. используются в сельском хозяйстве этих стран, а с 1890 — в сельском хозяйстве США. Ценные изобретения по гусеничному ходу были сделаны в России Д. А. Загряжским (1837) и А. П. Костиковым-Алмазовым (около 1889). В 1888 русский механик Ф. А. Блинов построил и испытал гусеничный Т. с двумя паровыми машинами. В 1893—95 русский изобретатель-самоучка Я. В. Мамин создал самоходную колёсную тележку с двигателем внутреннего сгорания . С 1901 фирма «Харт-Парр» (Hart-Parr) в США выпустила первые колёсные Т. с двигателями внутреннего сгорания. Начиная с 1912 в США фирмой «Холт» (Holt), а позднее в Германии фирмой «Вандерер-Дорнер» (Wanderer-Dorner)
Классификация тракторов. По назначению Т. разделяют на с.-х. и промышленные. С.-х. Т. общего назначения в агрегате с соответствующими машинами (орудиями) осуществляют пахоту, культивацию, посев, уборку и др. работы. Наиболее мощные с.-х. Т. используются при освоении целинных и залежных земель для корчевания пней, удаления и запашки кустарников и др. работ. Пропашные Т. позволяют механизировать междурядную обработку — культивацию, рыхление, окучивание, опыливание, уборку пропашных культур (кукурузы, сахарной свёклы, хлопчатника и др.). Особенности пропашных Т. — приспособленность к работе с навесными машинами (орудиями) и хорошая проходимость в междурядьях пропашных культур, значительный (обычно регулируемый) размер колеи, большой дорожный просвет, узкие колёса (гусеницы). Базовые модели промышленных Т. характеризуются большими, чем у с.-х. Т., тяговыми усилиями. Они выполняют землеройные, дорожно-строительные, мелиоративные и др. работы в агрегате с разнообразными навесными (бульдозерная лопата, снегоочиститель, экскаваторный ковш и т.п.) и прицепными (скрепер , грейдер и т.п.) машинами (орудиями). В зависимости от условий работы Т. используются различные модификации базовых моделей (например, для с.-х. Т. — виноградниковый, болотоходный, крутосклонный, садовый; для промышленных Т. — мелиоративный, лесосплавный, трелёвочный). По типу движителя Т. разделяют на колёсные и гусеничные.
Механизмы и оборудование тракторов. Силовая установка состоит из двигателя и обеспечивающих его работу устройств (см. Тракторный двигатель ). В силовую передачу входят сцепление , соединительная муфта, коробка передач , центральная и конечная передачи (см. Силовая передача ). Наиболее распространены фрикционные муфты сцепления, иногда применяются гидродинамические и электрические (см. Муфты ). Механические ступенчатые коробки передач с.-х. Т. имеют 6, 8, 15 и более передач, а промышленных — 3—6. Всё большее распространение получают коробки передач с зубчатыми колёсами постоянного зацепления или с планетарным редуктором (установлены на некоторых зарубежных и советских Т., например Т-150, Т-150К, К-701). Через центральную передачу (обычно конический редуктор ) вращающий момент подводится к ведущим колёсам гусеничных Т.; у колёсных Т. используется дифференциальный механизм . Конечные передачи (обычно цилиндрические редукторы) располагаются у ведущих колёс и служат для увеличения общего передаточного числа трансмиссий и создания необходимого дорожного просвета . В некоторых экспериментальных образцах Т. применяются гидрообъёмные (гидронасос и гидромоторы) и гидромеханический (гидротрансформатор и механическая коробка передач) трансмиссии (см. Гидродинамическая передача , Гидропередача объёмная ). Для получения особо низких скоростей движения Т. трансмиссии оборудуются дополнительными передачами — ходоуменьшителями. Ходовая система колёсных Т. состоит из подвески , осей (мостов) и колёс (направляющих и ведущих) с пневматическими шинами низкого давления. Иногда для повышения проходимости применяются полугусеничный ход, уширительные решётчатые колёса и накидные почвозацепы. Ходовая система гусеничных Т. состоит из подвески, гусеничных цепей, ведущих колёс, опорных катков, поддерживающих роликов и направляющих колёс (см. Гусеничный ход ). Остов Т. обычно выполняется в виде рам различных конструкций. Механизмы управления Т. состоят из рулевого управления и тормозов (ленточных или дисковых). Изменение направления движения колёсных Т. обычно осуществляется передними (направляющими) колёсами. Иногда для улучшения манёвренности в конструкциях Т. предусматривается поворот всех 4 колёс, регулирование вращающих моментов на ведущих колёсах, относительно вращение передней и задней частей Т. при схеме с шарнирной рамой. Поворот гусеничных Т. производится изменением частоты вращения ведущих колёс правой или левой гусениц муфтами и тормозами; иногда применяется одноступенчатый планетарный механизм с двумя парами тормозов. Кабины устанавливаются на всех советских и большинстве зарубежных Т. и служат для создания комфортных условий работы тракториста. Электрооборудование Т. состоит из источников электрического тока (аккумуляторной батареи и установленного на двигателе генератора), приборов для пуска двигателя, освещения пути и рабочих машин (орудий), вентиляции кабины, подачи звуковых и световых сигналов. На рис. 1 и 2 изображены продольные разрезы колёсного и гусеничного Т.
Эксплуатационные показатели. Основные эксплуатационные показатели Т. подразделяют на технико-экономические, технические и агротехнические. К технико-экономическим показателям относятся производительность в агрегате, тяговые качества, трудоёмкость обслуживания и ухода, металлоёмкость и др.; к техническим — устойчивость Т. (продольная и поперечная), лёгкость управления, удобство работы персонала (наличие кабины, контрольных приборов; число мест для сидения); к агротехническим— удельное давление на почву, проходимость в междурядьях (дорожный просвет, абрис , защитные зоны), манёвренность в агрегате, плавность хода, точность следования по заданному направлению.
Типаж
Для дальнейшего улучшения эксплуатационных показателей был разработан 4-й типаж Т. на 1971—80 (рис. 3 ). Выпускаемые по этому типажу базовые модели Т. сведены в таблицу. В 4-м типаже повышаются рабочие скорости до 35 км /ч , срок службы до капитального ремонта, снижается трудоёмкость обслуживания. В связи с повышением скоростей движения Т. в подвеску вводятся дополнительные упругие элементы; кабина снабжается рессорами, герметизируется, оснащается вентиляционными и отопительными устройствами, кондиционерами. Внедряется широкая унификация узлов и деталей внутри класса и между различными классами Т. Разрабатываются Т. с электрическим и гидравлическим приводом. Входят в практику устройства для автоматизации тракторных работ (загрузочных режимов, вождения машинно-тракторного агрегата на рабочем гоне), защиты от аварийных ситуаций и т.п.
Базовые модели тракторов, выпускаемых в СССР по 4-му типажу (1975).
| Класс, тс | Модель | Класс, тс | Модель |
| 0,2 0,6 0,9 1,4 2 | «Риони» Т-25; Т-16М Т-50 МТЗ-80 Т-54В | 3 4 5 6 15 | Т-74; ДТ-75 М Т-150; Т-150 К Т-4А К-701 Т-130 ДЭТ-250 |
Лит.: Конструкция, основы теории и расчет тракторов, М., 1971; Гуревич А. М., Сорокин Е. М., Тракторы и автомобили, 2 изд., М., 1974; Колёсные тракторы, М., 1974.
И. Б. Барский.

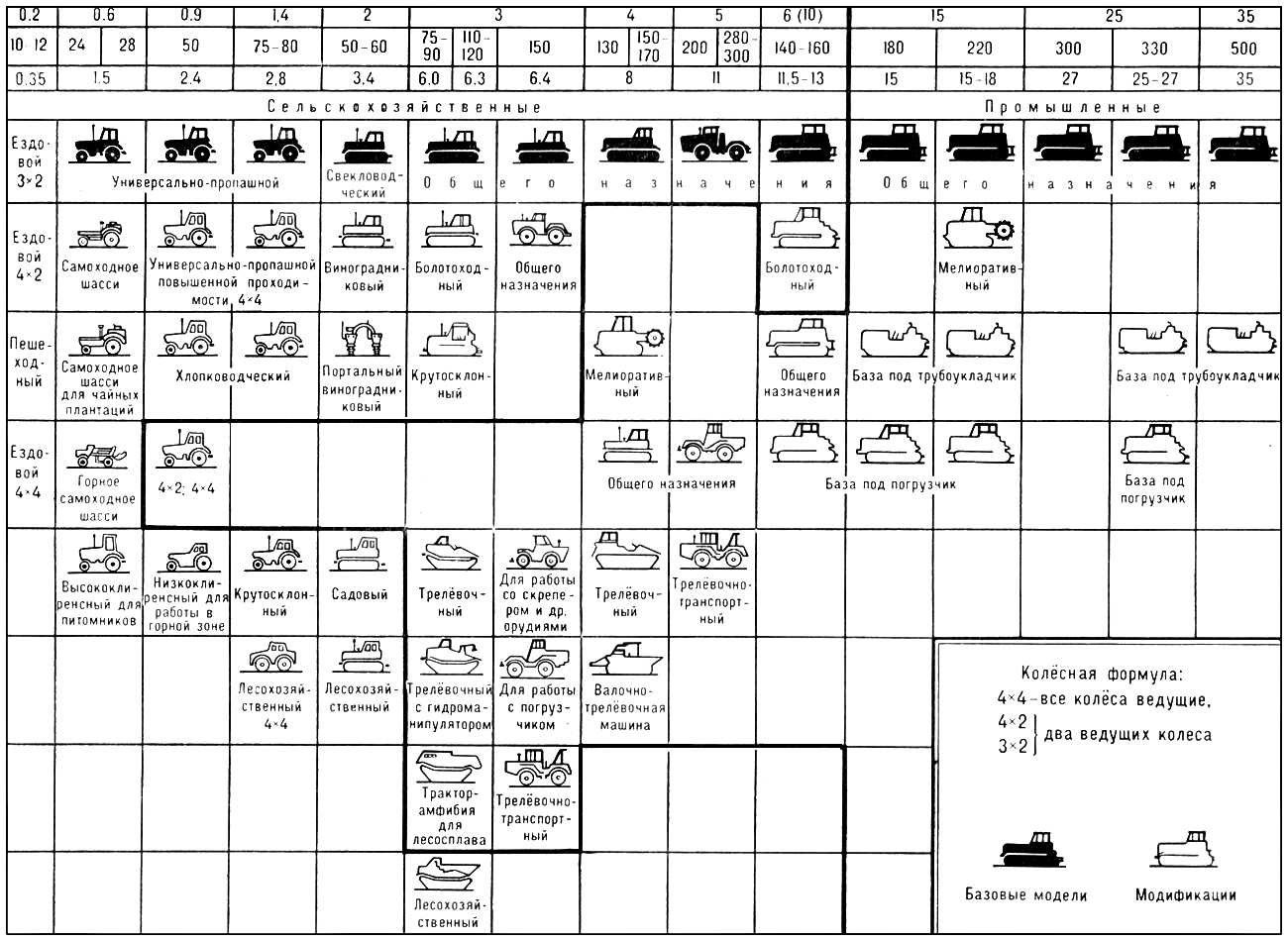

Рис. 3. Типаж тракторов на 1971—80 (P — тяговое усилие, mc ; N — эффективная мощность двигателя трактора, л. с. ; G — масса трактора, т ).

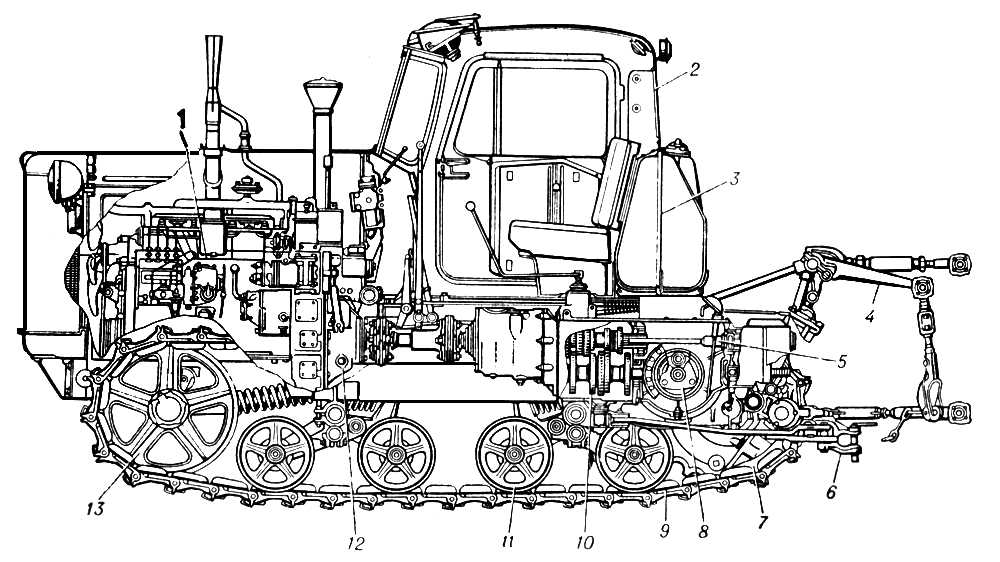

Рис. 2. Продольный разрез гусеничного трактора: 1 — двигатель; 2 — кабина; 3 — топливный бак; 4 — рычаги навесного устройства; 5 — вал отбора мощности; 6 — прицепная скоба; 7 — ведущее колесо; 8 — центральная передача; 9 — гусеница; 10 — коробка передач; 11 — опорное колесо; 12 — муфта сцепления; 13 — направляющее колесо.

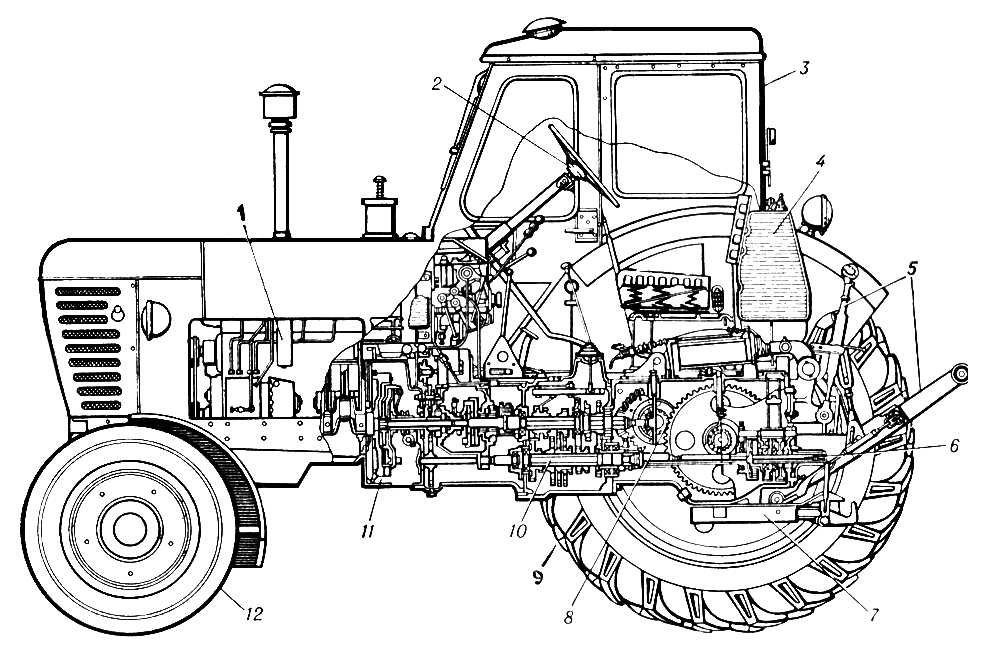

Рис. 1. Продольный разрез колесного трактора: 1 — двигатель; 2 — рулевое колесо; 3 — кабина; 4 — топливный бак; 5 — рычаги навесного устройства; 6 — вал отбора мощности; 7 — прицепной крюк; 8 — центральная передача; 9 — ведущее колесо; 10 — коробка передач; 11 — муфта сцепления; 12 — направляющее колесо.

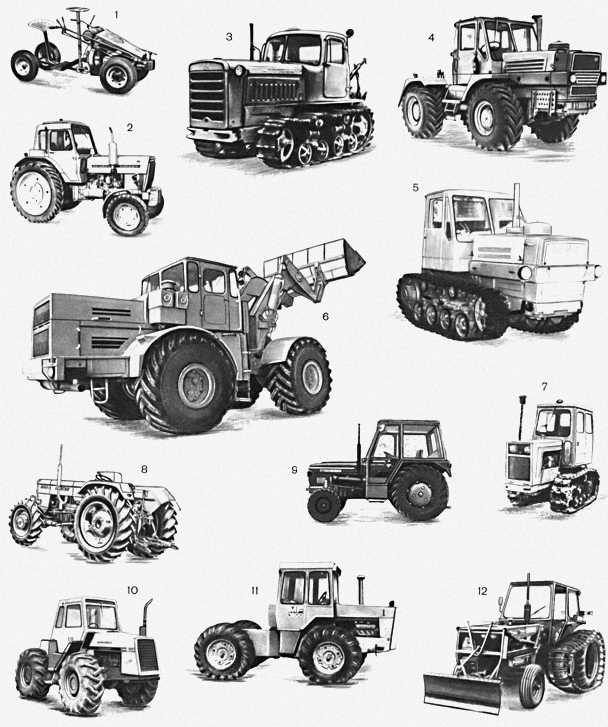

1. Садово-огородный трактор. СССР. 2. МТЗ-80. СССР. 3. ДТ-75М. СССР. 4. Т-150К. СССР. 5. Т-150. СССР. 6. К-701. СССР. 7. «Болгар» (НРБ). 8. «Фиат» (Италия). 9. «Зетор». (Франция). 10. «Кейс» (США). 11. «Масси-Фергюсон» (Великобритания, Канада). 12. «Вольво» (Швеция).
Тракторный двигатель
Тра'кторный дви'гатель. Для тракторов применяются двигатели внутреннего сгорания . Выпускаемые в СССР тракторы оборудуются четырёхтактными дизелями . Мощность Т. д. определяется тяговым классом трактора (см. Трактор ) и может составлять 14,8—368 квт (20—500 л . с .) при частоте вращения коленчатого вала 800—2500 об/мин . Наиболее распространены четырёх- и шестицилиндровые дизели с водяным охлаждением; применяются также дизели мощностью до 74 квт (100 л . с .) с воздушным охлаждением. Дизели мощностью свыше 147 квт (200 л. с.) могут иметь V-oбразное расположение цилиндров, а также турбонаддув (см. Наддув ). Дизельные Т. д. характеризуются низким удельным расходом топлива — 70 нкг/дж (185 г /л . с . ч ), большой надёжностью и долговечностью (более 5000 ч работы до капитального ремонта). За рубежом на тракторах иногда устанавливаются двухтактные дизели и карбюраторные двигатели внутреннего сгорания.
