Все шиповые соединения выполняются на клею. Они бывают концевыми, угловыми и ящичными. Вариантов таких соединений может быть очень много (рис. 29).

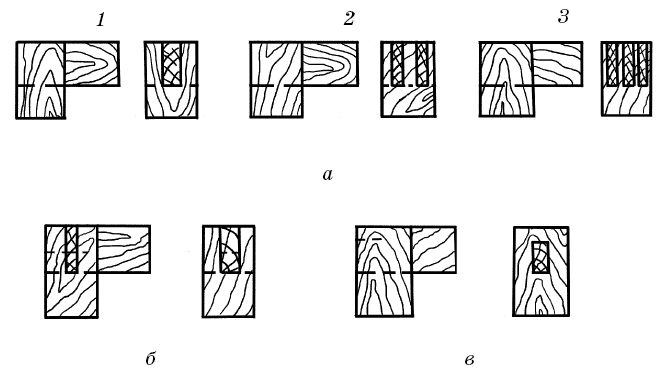

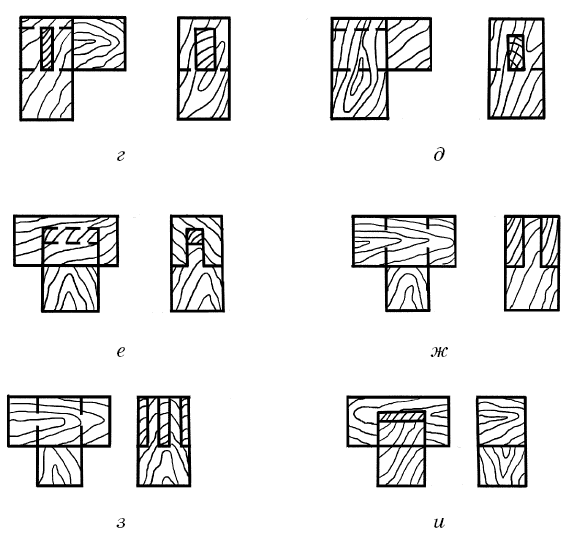

Рис. 29. Угловые шиповые соединения: а – открытое сквозное (1 – одинарное, 2 – двойное, 3 – тройное); б –
Так, можно делать угловые концевые соединения со сквозным шипом, с несквозным шипом впотемок, которые применяются при вязке брусьев створок, фрамуг, форточек, дверей и т. п. В каждом конкретном случае используется тот или иной тип крепления. При строительстве дома или при возведении крыши используются специфические типы соединения: угловая врубка и врубка в лапу.
Угловая врубка также относится к угловым типам креплений, ведь здесь детали по отношению друг к другу находятся под определенным углом. Различается два типа такого соединения в зависимости от величины угла.
Бывает угол между деталями, не превышающий 45°, или меньше. В этом случае древесина вытесывается со вставной деталью, а затем под нее подгоняется поверхность основания (рис. 30).

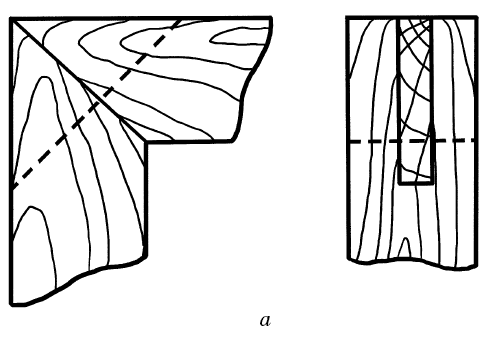

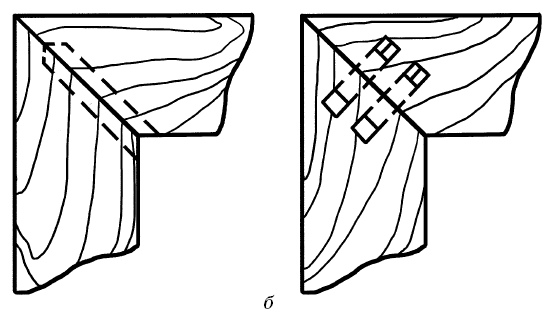

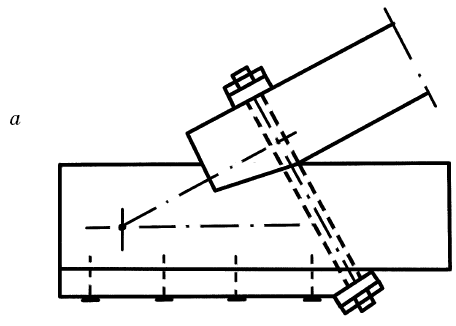

Рис. 30. Виды угловой врубки: а – I тип с углом между деталями 45° и меньше; б – II тип с углом между деталями 45° и больше
Бывает угол больше 45° между соединяющимися деталями. Здесь врубка делается иначе: выполняются детали с двумя плоскостями, расположенными под разными наклонами к первоначальной поверхности основания.
Врубка в лапу используется только при строительстве сруба стен дома или колодца. Такое крепление обладает большой прочностью, поэтому зачастую не требует дополнительных крепежных деталей. Но иногда встречаются усложнения конструкции в виде накладок. Для врубки обтесывается конец бревна в форме куба, затем делятся его стороны на 8 частей. Далее из куба на торцевой поверхности вырубается трапеция, одно основание которой составляет 6 частей, а другое – 4. Лапа со стороной вдоль волокон должна иметь форму трапеции, суженной к основанию бруска. Возле бруска толщина такой трапеции составляет 2–3 части, а с торца – 6 частей (рис. 31).

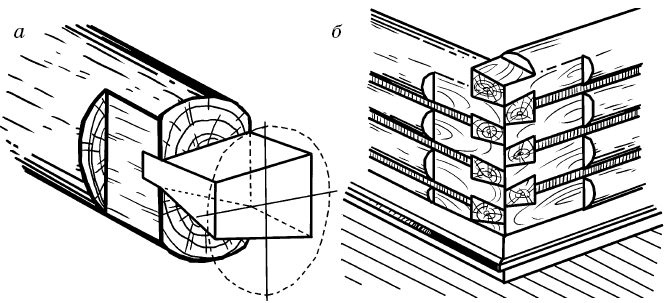

Рис. 31. Врубка в лапу: а – схема подготовки бруска; б – вид сруба с креплением в лапу
Бывает вырубка бревен и брусьев для соединения в обло и в чашу (рис. 32).
Т-образное соединение деталей выглядит так, что после закрепления деталей вставная деталь словно вырастает из массива другой.

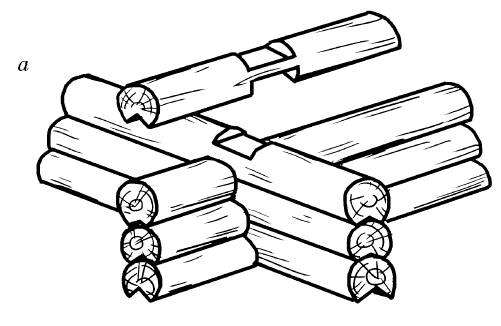

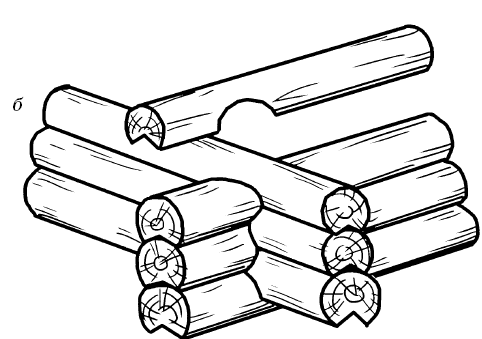

Рис. 32.
Такой тип соединения используется при сопряжении лаг перекрытий и перегородок с обвязкой дома. Угол соединения деталей – 90°. Изменение угла дает непрочное соединение.
Разновидностей Т-образного соединения много, но чаще всего используются два типа – с потайным косым шипом «ласточкин хвост» и с прямой ступенчатой накладкой.
В первом случае используется потайной шип трапециевидной формы, который вставляется с одной из сторон балки. Во втором случае для крепления используется ступенчатая прямая накладка (рис. 33).

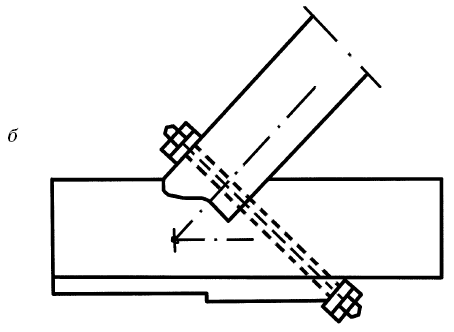

Рис. 33. Типы Т-образных соединений: а – с потайным косым шипом «ласточкин хвост»; б – с прямой ступенчатой накладкой
Для ее изготовления нужно выбирать древесину с одной части детали на 1/2 всей ширины, а с другой – на 1/3. Далее на первой части выбирается древесина еще на половину накладки, чтобы толщина незатронутой части бруска составляла 1/4 от ширины целого бруска. На второй части детали, где изначально была выбрана древесина на 1/3, делается еще небольшое углубление, чтобы незатронутая древесина здесь составляла 1/2 всей толщины бруска. Такая ступенчатая накладка дает очень прочное соединение, но для дополнительного крепления можно использовать клей. Шурупы и гвозди не рекомендуются: они могут только нарушить целостность ступеней.
Рис. 34. Типы крестовидных соединений: а – с прямой накладкой вполдерева; б – с посадкой в одно гнездо
Крестовидные соединения
Это крепление напоминает Т-образное, но здесь оба бруска в одинаковой степени являются ведущими. Такой тип крепления используется при устройстве крыш и стропильных ферм (рис. 34). Разновидности крестовидного соединения различаются по глубине крепежной накладки: 1/6-2/3 от толщины бруска.
Дополнительные крепления столярных и плотницких соединений
Крепление гвоздями
Это очень простое и удобное крепление, которое часто используется в столярно-плотницкой работе. Но и в этом простом деле требуются определенные знания и навыки.
Выбирать гвозди нужно по номеру (совокупности длины и диаметра) в зависимости от толщины скрепляемых деталей.
При этом желательно, чтобы длина гвоздя была как минимум на 3 мм больше толщины одной дощечки, чтобы гвоздь прошил ее и вошел в другую, с которой производится крепление.
Для получения более прочного крепления нужно на толстую доску положить тонкую, а не наоборот.
Вбивать гвоздь лучше под небольшим углом, а не перпендикулярно, это также даст более прочное соединение.
Перед вбиванием гвоздей необходимо сделать несколько отметок на поверхности детали, чтобы гвозди были расположены равномерно и аккуратно. И лучше располагать гвозди не в одну линию, а в шахматном порядке.
Не рекомендуется располагать гвозди слишком близко друг к другу, иначе возникнет раскол. Также не следует вбивать гвозди близко к торцевой стороне планки, поскольку здесь древесина наиболее ослаблена, и если возникнет трещина, то она пойдет от торца по всей доске.
