Для повышения выживаемости самолета В-52 при прорыве ПВО на большой высоте он был снабжен ракетами-ложными целями ADM-20 «Куэйл» и вооружен УР Норт Америкен AGM-28 «Хаунд Дог», предназначенными для огневого подавления ЗРК с последующим поражением стратегических целей ядерными бомбами или для непосредственного уничтожения сильнозащищенных целей без захода в зону объектовой ПВО противника. Однако эффективность ЗРК С-75 по высотным целям вынудила американцев сделать в начале 1960-х годов вывод, что шансы на преодоление самолетом В-52 советских систем ПВО сохранит только значительное уменьшение дальности обнаружения бомбардировщика противником и, в результате, резкое сокращение располагаемого времени на пресечение его полета зенитными ракетами и истребителями-перехватчиками. Самый простой и эффективный из практически возможных способов
Однако и с упрочненной конструкцией В-52, конечно, не может считаться маловысотным самолетом. Несмотря на высокую (более 500 кг/м2 при массе 190 т) удельную нагрузку на крыло, большое удлинение крыла и сравнительно малая жесткость конструкции приводят к тому, что самолет сильно реагирует на порывы ветра: даже при умеренной атмосферной турбулентности полет со скоростью 600 км/ч на высоте 300 м может сопровождаться перегрузками в кабине от +4 до -2 от воздействия воздушных порывов. Поэтому при маловысотном полете в турбулентной атмосфере на массу самолета накладываются ограничения: от 113,4 т до 190,5 т (в зависимости от степени турбулентности) при скорости по прибору 500 км/ч. Тренировочные полеты в спокойной атмосфере проводятся на высотах до 120 м, но для снижения темпов расходования ресурса самолетов тренировочные маловысотные полеты вообще отменяются, если на маршруте прогнозируется умеренная турбулентность. Фактически же в боевых действиях (Вьетнам, Персидский залив) В-52 применялся только для высотного бомбометания.
В дальнейшем на В-52 была также установлена мощная бортовая система радиоэлектронной борьбы, в начале 1970-х годов вместо ракет «Хаунд Дог» в роли средства огневого подавления ЗРК были приняты ракеты SRAM, а в начале 1980-х годов на вооружении появились крылатые ракеты ALCM, значительно улучшившие возможность нанесения ударов без захода в зону ПВО противника. Однако такой способ атаки стал стандартным в 1990-х годах после достижения боеготовности стратегическими бомбардировщиками Рокуэлл В-1В, а в 1980-е годы типовое задание предусматривало использование КР для подавления ПВО противника с последующим прорывом для нанесения ядерного удара с применением СПБ или ракет SRAM.
Второй опытный Боинг YB-52

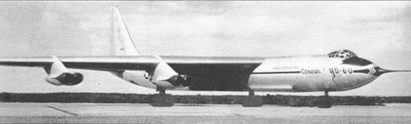

Первая официальная фотография бомбардировщика Конвэр YB-60. Она была опубликована перед первым полетом самолета, как «раскрывающая минимум информации для потенциального противника»
Парк одновременно находившихся на вооружении самолетов В-52 достиг максимума в начале 1960-х гг. и насчитывал значительно более 600 бомбардировщиков. В 1965-1984 гг. варианты с В-52В по B-52F были сняты с вооружения. К началу 1992 г. на вооружении ВВС США оставалось 254 самолета В-52 (159 B-52G и 95 В-52Н), из них 33 B-52G были на постоянной основе перенацелены на выполнение неядерных задач с применением обычных бомб и противокорабельных ракет «Гарпун».
В августе 1993 г. на авиабазе Дэвис-Монтан (шт .Аризона) началось уничтожение 350 самолетов В-52 в соответствии с Договором по.СНВ, подписанным ранее с СССР. Специальная «гильотина» разрезает каждый самолет на пять частей. В составе регулярных ВВС оставлены только 95 В-52Н.
Цена одного самолета составляла 8,7 млн. долларов по курсу 1962 г. С конца 1970-х по конец 1980-х гг на модернизацию самолетов В-52 было израсходовано 5 млрд долл. Средняя стоимость одного полета самолета В-52 в период войны во Вьетнаме составляла 41421 долл. (по оценке 1970 г.), в конце 1980-х годов – 37170 долл. (с учетом средней стоимости одного летного часа 5900 долл. и средней продолжительности тренировочного полета 6,3 ч). Средняя трудоемкость техобслуживания В-52 в 1993 г. составляла 33-41 чел-ч.

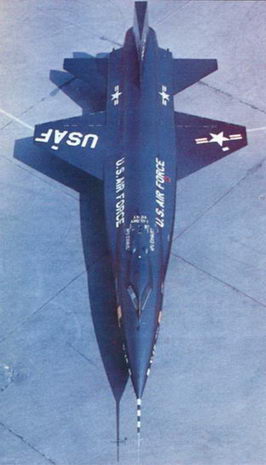

Экспериментальный гиперзвуковой самолет Норт Америкен Х-15
КОНСТРУКЦИЯ.
Самолет нормальной схемы с высокорасположенным крылом, восемью двигателями в спаренных гондолах и велосипедным шасси. Назначенный ресурс планера вариантов B-52D и F – 6000 ч, B-52G/H – 12500 ч; в дальнейшем он был продлен, например, некоторые самолеты В-52 G к середине 1992 г. имели налет около 17700 ч.
Крыло имеет угол установки 8° (при столь большом угле установки фюзеляж на взлете остается практически в горизонтальном положении), угол поперечного V равен -2° (в полете из-за изгиба вследствие упругости крыла угол поперечного V у концов становится положительным), угол стреловидности по передней кромке 37°. Относительная толщина профиля у корня/на концах примерно 13/10%. Крыло цельнометаллической конструкции кессонное с двумя балочными лонжеронами. Обшивка кессона крыла выполнена из механически обработанных панелей длиной около 24 м из алюминиевого сплава 7178ST.
Фюзеляж цельнометаллической конструкции типа полумонокок имеет овальное поперечное сечение с плоскими боковыми стенками. В передней части расположена герметическая двухпалубная кабина экипажа, состоящего из шести человек. Избыточное давление в кабине 52,0-59,8 кПа (0,53-0,61 кгс/см 2 ). Верхняя кабина невысока и не позволяет членам экипажа встать в полный рост. Вход экипажа в самолет осуществляется через люк со встроенным трапом снизу передней части фюзеляжа. Командир экипажа и второй летчик размещаются рядом (на опытных самолетах кресла располагались тандемом) на верхней палубе в креслах фирмы Вебер, катапультируемых вверх (безопасное покидание самолета обеспечивается на земле при минимальной скорости 167 км/ч), оператор системы РЭБ – также на верхней палубе в аналогичном кресле в правой задней части кабины, штурман и бомбардир – на нижней палубе спиной к направлению полета в креслах, катапультируемых вниз (минимальная безопасная высота покидания не ниже 76 м, желательная 150 м, при скоростях до нулевой).
Старт Х-15 с носителя NB-52
Схема экспериментального аппарата с несущим корпусом Мартин Мариетта Х-24А, стартовавшего с NB-52
На модификациях самолета по вариант B-52F включительно стрелок размещался в герметическом хвостовом отсеке; он мог по лазу через отсек вооружения перебраться в основную кабину, однако для этого было необходимо разгерметизировать кабину. Стрелок выполнял и функции наблюдателя, обеспечивая опознавание других самолетов в хвостовой полусфере, обнаруживая запущенные зенитные ракеты, течь топлива, возникновение пожара в двигателях и т.д. На В-52 G/H эти преимущества расположения стрелка в хвостовой кабине были потеряны: для повышения комфортабельности рабочих условий при маловысотном полете в турбулентной атмосфере стрелок переведен в основную кабину и размещается рядом с оператором системы РЭБ так же, как и оператор, спиной к направлению полета в кресле, катапультируемом вверх. Герметизация хвостового отсека была снята. Для снижения стоимости полетов с 1 октября 1991 г. стрелок в состав экипажа вообще, как правило, не включается. Фюзеляж B-52G/H усилен за счет установки новой перегородки между хвостовой и центральной секциями, новой обшивки хвостовой секции и модифицированной центральной секции.
Киль (угол стреловидности по передней кромке 40°) с рулем направления, стабилизатор (размах 16,95 м, угол стреловидности по передней кромке 42°, по линии 1/4 хорд 35°) переставной (управляется с помощью гидропривода в диапазоне +7°…-6°, на ранних модификациях стрелок должен был осуществлять аварийное ручное управление через редуктор с передаточным числом 200:1) с рулями высоты. Киль может складываться вправо для размещения самолета в ангаре.
Геометрические размеры различных вариантов самолета оставались неизменными за исключением уменьшения высоты киля и удлинения фюзеляжа на B-52G/H, по сравнению с предыдущими вариантами с соответствующим уменьшением высоты самолета с 14,64 м до 12,40 м и увеличением его длины с 47,58 до 49,05 м. Высота киля была уменьшена вследствие того, что эксплуатация предшествующих вариантов самолета показала эффективность примененной на В-52 системы парирования сноса при посадке за счет разворота стоек шасси, хотя при этом и была несколько увеличена опасность возникновения боковых колебании самолета типа «голланский шаг».

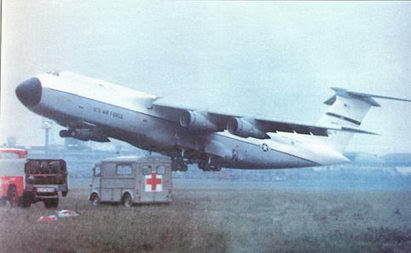

Двигатели для военно-транспортного самолета Локхид С-5 «Гэлекси» отрабатывались на В-52 – «летающей лаборатории»

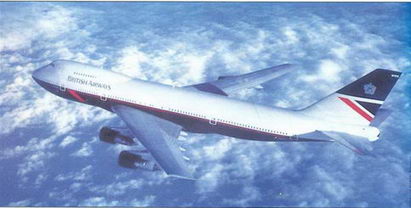

При разработке Боинга 747 также использовалась летающая лаборатория на базе В-52

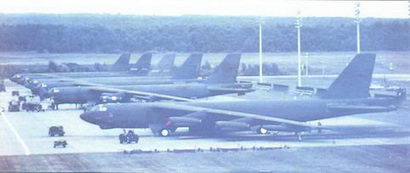

B-52G на авиабазе Гриффит

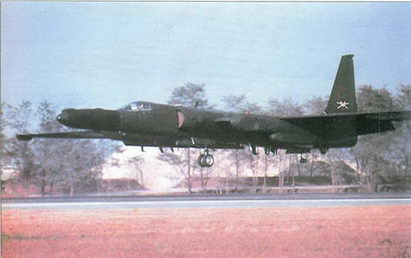

U-2R – последний вариант разведчика Локхид U-2
