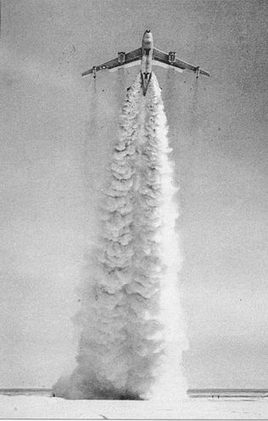

Опытный ХВ-47 взлетает с ускорителями
Эти самолеты, несмотря на различные компоновочные решения (особенно «революционным» был облик «Вулкана», выполненного по схеме «летающее крыло»), обладают в целом достаточно близкими характеристиками, отличаясь лишь различными акцентами. Так, «Вулкан» и «Виктор», благодаря своей большой массе (в последних вариантах), имеют более высокие нагрузки и дальность полета, кроме того их характерная черта – значительная высотность (почти до 20 км у последней модификации «Вулкана»). Ту-16, при наименьшей размерности среди этих средних бомбардировщиков, по бомбовой нагрузке близок к В-47, хотя его дальность несколько ниже (из-за меньшего
Ту-16, по сравнению с В-47, имеет значительно меньшую удельную нагрузку на крыло, что позволило отказаться на нем от применения стартовых ускорителей и достичь большей высотности. «Стратоджет» стал первым самолетом, на котором американцы столкнулись с режимом полета, отличающимся крайне малым диапазоном между минимально допустимой (по срыву) и максимально допустимой (по числу М полета) скоростями. Этот режим встречается у высотных самолетов и стал, например, в дальнейшем «бичом» для летчиков разведчика U-2.
Летающая лаборатория CL-52, модифицированная из В-47В для испытаний двигателя Оренда «Ирокез»
Испытания подкрыльных топливных баков на В-47В

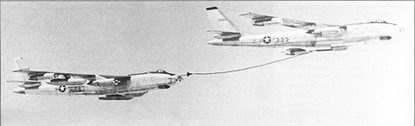

Два В-47В, модифицированные в заправщик КВ-47G и дозаправляемый самолет YB-47F, использовались для исследований метода шланг-конус
У В-47 есть и другие недостатки. Например, велосипедное шасси повышало чувствительность самолета к боковому ветру (на В-52 эта проблема была решена разворотом тележек шасси) и требовало высокой четкости пилотирования при посадке, в том числе, точного в пределах 2° выдерживания угла наклона траектории. Один из крупных английских конструкторов в середине 1950-х годов говорил о В-47: «У него недостаточно эффективное управление на большой скорости, он строг в пилотировании на посадке и никогда не прошел бы приемо- сдаточные испытания в Воском- Дауне (английский испытательный институт – Авт.)».
Продолжая сравнение В-47 с другими бомбардировщиками, отметим, что долголетие Ту-16 и широкий спектр разработанного для него вооружения объясняются тем, что эта машина удачно вписалась в оборонительную концепцию СССР, обеспечивая сдерживание потенциального агрессора на всех рубежах страны угрозой ответного удара на большую глубину (включая всю Западную Европу и авианосные группировки на значительном удалении от побережья). В то же время США, не имеющие серьезных потенциальных противников у своих границ, но претендующие на глобальную военную роль, нуждаются прежде всего в межконтинентальных бомбардировщиках. В-47, не обладавший межконтинентальной дальностью, требовал или значительного числа дозаправок в воздухе, или рассредоточенного базирования вне территории США. В результате этот самолет, в целом представляющий собой крупное достижение авиационной техники, с появлением В-52 оказался «не у дел». Его историческая роль свелась, таким образом, к отработке новой конструктивной компоновки, накоплению опыта проектирования и эксплуатации самолетов со стреловидным крылом и заполнению бреши до выхода на арену межконтинентальных бомбардировщиков .
В
КОНСТРУКЦИЯ.
В-47 представляет собой цельнометаллический моноплан нормальной аэродинамической схемы с высокорасположенным стреловидным крылом, шестью ТРД и шасси велосипедной схемы. Крыло кессонной конструкции с двумя лонжеронами (на 14 и 50% хорд), состоит из центроплана и отъемных консольных частей. Панели обшивки по размаху состоят из трех листов переменного сечения с мощными стрингерами также переменного сечения. Толщина обшивки у корня – 15,9 мм, у концов – 4,8 мм. Угол стреловидности крыла по линии четвертей хорд равен 36,6°, относительная толщина профиля в корневом сечении по потоку составляет 12% (около 14% в сечении, перпендикулярном линии четвертей хорд), угол поперечного V крыла – 2° (из-за изгиба консолей в полете угол поперечного V концевых частей достигает +1°). Удлинение крыла 9,4. Сравнительно тонкое крыло малой хорды и большого удлинения отличается высокой упругостью и прогибается в полете на величину до пяти с лишним метров на концах, что усложнило задачу обеспечения его аэроупругой устойчивости.
Концевые элероны снабжены триммерами. Механизация каждого полукрыла состоит из двухсекционных закрылков Фаулера с максимальным углом отклонения около 30°, хорда закрылков у корня равна 33 %, а у концов – 25% хорды крыла. Внешние секции закрылков представляют собой зависающие элероны, они используются для поперечного управления совместно с обычными элеронами, возвращаясь в нейтральное положение при отклонении соответствующего обычного элерона вверх. На концах крыла имеются два ряда турбулизаторов, предназначенных для повышения эффективности элеронов.
В связи с повышением взлетной массы на B-47B-II, В-47Е и последующих модификациях конструкция и шасси усилены для повышения усталостного ресурса самолета. Однако эти меры оказались недостаточными и дополнительное усиление конструкции по программе «Милк Боттл» (Milk Bottle) было предпринято в 1958 г. в ходе эксплуатации В-47Е. Модификации подверглись узел крепления крыла к фюзеляжу и передние крыльевые лонжероны, в корневой части крыла установлены силовые накладки. Модифицированные самолеты получили обозначение B-47E-II. Кроме того, было принято решение отказаться от бомбометания с малых высот, которое одно время отрабатывалось, но, как выяснилось, стало основной причиной усталостных поломок конструкции В-47.
Фюзеляж имеет в центральной части овальное сечение, которое переходит в круглое в носовой и хвостовой секциях. RB-47E отличается удлиненной носовой частью. Экипаж бомбардировщиков, состоящий из трех человек, размещается в тандемных кабинах: в самом носу находится рабочее место штурмана-бомбардира, сзади него – последовательно расположенные кабины первого и второго летчика, закрытые общим фонарем. На своем последующем бомбардировщике В-52 фирма Боинг отказалась от тандемного расположения кресел экипажа в пользу более удобного рядного. На штурмана – бомбардира возложены также обязанности радиста, оператора РЛС и системы РЭБ, второй летчик выполняет также функции стрелка и радиста. Кабины герметические: на высоте 10500 м давление в гермоотсеке соответствует атмосферному давлению на высоте 2500 м. Экипаж разведчиков увеличен до пяти- шести человек за счет операторов разведывательного оборудования.

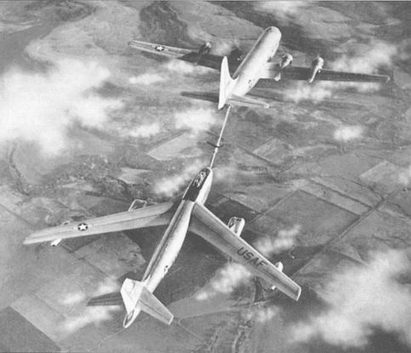

Дозаправка В-47 в полете
Кабины летного экипажа оборудованы катапультируемыми креслами. Лишь В -47В строились без катапультируемых кресел, но позднее, будучи уже в строю, они были все же оснащены катапультами. Летчики катапультируются вверх, штурман-бомбардир – вниз. При аварийном покидании самолета на малой высоте летчикам рекомендовалось накренять самолет, чтобы повысить шансы на выживание штурмана-бомбардира. На ХВ-47 и В-47А используется фюзеляж с остекленным носом. Начиная с В-47В, остекление носовой части фюзеляжа ликвидировано, оставлены лишь четыре небольших окна слева и два справа. Число окон в дальнейшем было еще более уменьшено.
Хвостовое оперение состоит из стреловидных киля с рулем направления и переставного стабилизатора с рулем высоты. Угол стреловидности горизонтального оперения по линии четвертей хорд равен 35°, вертикального оперения по передней кромке – 41°. Киль двухлонжеронной конструкции с концевым обтекателем из стеклотекстолита, руль направления с внутренней аэродинамической компенсацией и триммером. На ХВ-47 и В-47А используется киль со скошенной законцовкой. Начиная с В-47В, скос законцовки ликвидирован. Горизонтальное оперение по конструкции подобно вертикальному.
