Броненосцы типов “Виттельсбах”, “Брауншвейг” и “Дойчланд”. 1899-1945 гг. (Сброник статей и документов)

Коллектив авторов

5. Отступление от идеи принесения в жертву всего, чтобы достигнуть наиболее сильного действия погонной артиллерии.

6. Улучшено наиболее сильное разрушительное действие 20-фунтовых орудий.

Переходя за сим к обсуждению каждого улучшения в отдельности, приходится признать, что улучшения эти имеют чрезвычайно важное боевое значение.

Так замена 24-см орудий 28-см в 40 калибров дает броненосцу неоспоримое превосходство, так как 28-см орудия Круппа помимо их баллистических качеств являются наиболее усовершенствованными орудиями в Германии.

Что касается второго улучшения, то вопрос этот представляется спорным, так как трудно установить, что лучше: иметь ли 14 орудий 17-см или 18 15- см. Здесь представляется

правдоподобным одно соображение: 15-см орудия занимают меньше места, а следовательно действие артиллерии значительно улучшается.

Третье улучшение неоспоримо очень важное, так как размещение орудий так, чтобы второстепенные орудия, находились под тяжелыми, опасны для орудийной прислуги и всякое улучшение в этом направлении в значительной мере увеличивает достоинство корабля. Должно заметить что на “Виттельсбах” вся погонная артиллерия установлена так, что, орудие приходится под орудием, что опытами во Франции и России давно уже признано опасным.

Четвертое улучшение, представляется, в увеличении угла обстрела больших орудий, что в бою – немалозначущее преимущество.

Орудийные башенные установки новейших судов германскоео флота[3]

На прилагаемых чертежах, взятых из журнала “Technisches Ueberal”, изображены в продольном и поперечном разрезах и в плане башенные установки для крупных крупповских орудий на новейших судах германского флота, а именно, как можно полагать, установки 280-мм орудий на кораблях типа “Ганновер”.

Как видно на чертежах, орудия а вместе со своими оболочками Ь лежать цапфами на станинах с, с1 и с2. Спереди орудия защищены броней D, сверху крышей е, над которой находится маленькая рубка f для башенного командира, в рубке этой помещается и оптический прицел. Поворотная часть установок, вместе с подачной трубой i и площадками к для прислуги орудий, опирается своим погоном g на катки; боковые усилия воспринимаются упорным кольцом h. При каждом орудии имеется подъемный механизм I, прибойник m и элеватор n, поворотный механизм о служит для вращения всей установки. Управление установкой производится при помощи электричества, для чего имеется особый двигатель в 50 л.с. В случае же порчи электрического приспособления, можно действовать вручную.

Броненосец “Дойчланд”. 1906 г. (Продольный разрез и планы палуб)

Пятое улучшение весьма характерно для германских броненосцев. Среди офицеров германского флота всегда существовало мнение, что наиболее действительный огонь будет погонный и на пяти броненосцах типа “Виттельсбах” это наиболее сильно выражено, на новейших же броненосцах Н и J как ретирадная, так и погонная артиллерии совершенно одинаковы. Можно думать, что в морских кругах Германии существенно изменились взгляды и начинают отдавать предпочтение бортовому огню. Хотя это мнение можно сильно оспаривать, так как погонные орудия в одно и то же время могут быть и бортовыми.

Что касается шестого улучшения, т.е. размещения 20-фунтовых

орудий, то таковые распределены на три группы: на марсах, на оконечностях броненосца и посредине, что представляется также характерным для этих судов, хотя такое размещение этих орудий давно уже принято в английском флоте.

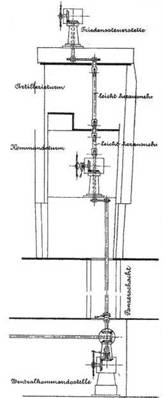

Броненосец “Дойчланд”. 1906 г.

(Продольный разрез боевой рубки с указанием проведения рулевого вала до центрального поста)

Германский эскадренный броненосец N[4]

Находящийся постройке на верфи “Германия”, в Киле, первый представитель нового судового типа, броненосец N по своему углублению и скорости хода не отличается от судов класса “Брауншвейг”. Все десять эскадренных броненосцев обоих этих, классов обладают одинаковыми размерениями, но различаются по боевому вооружению. Состав крупной и средней артиллерии оставлен без изменения, а именно четыре 28-см орудия за 280-мм броневой защитой и четырнадцать 170-мм пушек. Число же 8,8-см пушек увеличено на судах нового класса с 12 на 16. Кроме того, на них установлены не входившие прежде в состав артиллерийского вооружения 5-см пушки. Зато число 3,7-см пушек уменьшено с 12 на 4. Таким образом, малокалиберная артиллерия значительно усилена.

Все шесть минных аппаратов -подводные (броненосец N – первый германский эскадренный броненосец, вооруженный исключительно подводными аппаратами). Запас угля определен в 1600 т.

Броненосец N предназначается служить флагманским кораблем. Его личный составь определен в 736 человек, в том числе 35 офицеров и чиновников и 16 гардемарин. На “Брауншвейг” поставлено 6 цилиндрических котлов и 8 водотрубных котлов Шульца, на N же все котлы будут водотрубные, системы Торникрофт-Шульца.

Главные элементы броненосцев обоих указанных классов: длина 121,5 м, ширина 22,2 м, углубление 7,7 м.

Водоизмещение 13200 т.

Мощность машины 16000 инд. сил.

Скорость хода 18 узлов.

Спуск эскадренного броненосца “Дойчланд”[5]

20 ноября (н.ст.) 1904 г., в Киле, на верфи “Германия”, состоялся спуск на воду броненосца N, получившего при спуске и крещении имя – “Дойчланд”.

Закладка этого броненосца была произведена 20 июля (н. ст.) 1903 г., так что время, проведенное им на стапеле, равняется 16 месяцам. По словам журнала “Marine Rundshau”, “Дойчланд” является первым представителем нового судового типа, хотя и одинакового с предшествовавшим типом “Брауншвейг” по размерам, но благодаря целому ряду улучшений значительно превосходящим его по своей наступательной и оборонительной силе. Броненосец этот предназначается служить флагманским кораблем. Его испытания должны состояться летом 1906 г. Главные размерения его следующие: длина 121,5 м, наибольшая ширина 22,2 м, нормальное углубление 7,7 м (нормальное углубление “Брауншвейг” 7,65 м).

Водоизмещение 13200 т.

Броневой пояс имеет в средней части судна толщину в 240 мм (на “Брауншвейг” – 225 мм), центральный каземат защищен 205-мм броней (на “Брауншвейг” – 150 мм), каземат батарейной палубы – 170 мм (на “Брауншвейг” – 150 мм), боевая рубка – 300 мм.

Артиллерийское вооружение: четыре 28-см скорострельных пушки в 40 калибров длиной, десять 17-см скорострельных пушек в 40 калибров в батарейном каземате, четыре 17-см скорострельных пушки в 40 калибров в отдельных казематах (на “Брауншвейг” – в башнях), двадцать две 88-см скорострельные пушки в 35 калибров (на “Брауншвейг” – двенадцать), четыре 3,7-см полуавтоматические пушки, четыре 8-мм пулемета, одна 6-см десантная пушка.
