Буду электротехником

Якобсон Авсей Хананович

Чтобы вызвать внутри проводника ток, то есть за­ставить электроны двигаться в одну сторону, нужен «электрический ветер». Такой «ветер» создается источ­ником тока.

Вот, например, батарейка является одним из про­стейших источников тока.

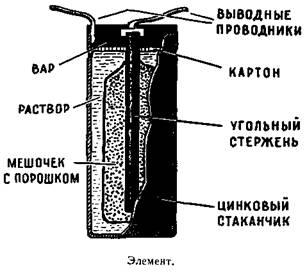

Учитель взял батарейку, сорвал с нее обертку, и мы увидели три одинаковых цинковых стаканчика — гальванических элемента. Учитель разрезал один стаканчик. Внутри находился угольный стержень, помещенный в мешочек, туго набитый черным порош­ком. На верхнем конце стержня мы увидели металли­ческий колпачок,

к которому был припаян выводной

провод. Мешочек вместе с угольным стержнем (он называется положительным электродом) находился в цинковом стаканчике, наполненном раствором на­шатыря с крахмалом (цинковый стаканчик называет­ся отрицательным электродом). К стаканчику был припаян второй выводной провод. Сверху элемент был покрыт картонкой и залит варом, чтобы раствор нашатыря не высыхал. Учитель обратил наше вни­мание на то, что внутри элемента происходит хи­мическое взаимодействие (реакция) угля, нашатыря и цинка. За счет этого на отрицательном электроде (цинковом стаканчике) скапливается много свобод­ных электронов, а на положительном электроде (угольном стержне) число свободных электронов уменьшается.

Свободные электроны любят простор. Они оттал­киваются друг от друга, стремясь расположиться как можно дальше от своих соседей. Это происходит за счет электрических сил отталкивания, существующих между ними. Поэтому, когда к выводным концам эле­мента присоединена, например, лампочка, то электроны с отрицательного электрода (где им тесно), оттал­киваясь друг от друга, устремляются к положительно­му электроду (где им просторнее). При этом через лампочку проходит электрический ток. Но реакция в элементе продолжается, и он снова и снова перегоняет свободные электроны с угольного стержня на цинко­вый стаканчик. Поэтому ток идет через лампочку до тех пор, пока внутри элемента происходит химическая реакция.

Химические вещества во время реакции расхо­дуются: нашатырь разлагается, разъедается цинковый стаканчик. Реакция постепенно слабеет, и ток, прохо­дящий через лампочку, уменьшается. Лампочка начи­нает светить все слабее, наконец гаснет, и батарей­ку приходится заменять новой.

— А теперь рассмотрим надписи на батарейке,— сказал учитель.— Что за знаки плюс и минус, вы, на­верное, уже догадались. Знаком плюс обозначают положительный электрод, а знаком минус — отрица­тельный.

Буквы ЭДС — это сокращенное обозначение слов «электродвижущая сила». Именно эта сила и гонит электроны по проводам. Чем больше ЭДС, тем теснее свободным электронам на отрицательном электроде источника тока и тем больше силы их взаимного от­талкивания. А на положительном электроде наоборот: с увеличением ЭДС электронам становится простор­нее и они слабее отталкиваются друг от друга.

У разных источников тока ЭДС бывает разная. И для того чтобы можно было судить о том, большая ЭДС или маленькая, ее нужно измерять. Но в чем, в каких единицах измеряют ЭДС?

На батарейке написано: ЭДС 3,7 в. Буква «в» — это сокращенное обозначение слова «вольт». Так на­звали единицу электродвижущей силы в честь италь­янского ученого Алессандро Вольта, который в 1799 го­ду создал первый гальванический элемент. ЭДС этого элемента и была принята за 1 вольт.

У нашей батарейки ЭДС равна 3,7 вольта. Это зна­чит, что она в 3,7 раза больше, чем ЭДС элемента Вольта.

Электрическое напряжение так же, как и ЭДС, измеряется в вольтах. По величине напряжения мож­но судить о силе, которая действует на свободные электроны на выводных концах элемента, когда к не­му присоединена лампочка или другой потребитель тока. Чем большая величина напряжения подводится к лампочке, тем большее число электронов проходит через ее нить, то есть тем больший ток идет через лампочку.

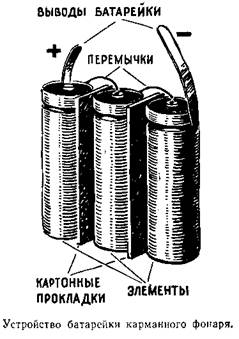

Для увеличения ЭДС или напряжения иногда бе­рут не один элемент, а несколько. Вот почему в бата­рейке карманного фонаря три элемента соединены последовательно.

Величину электрического тока договорились изме­рять в амперах. Эта единица названа в честь знамени­того французского ученого Ампера, который первым исследовал законы электрического тока. Через лам­почку карманного фонаря проходит ток в 0,3 ампера (0,3 а), через лампу уличного фонаря — 3 ампера (За), а через спираль электрической плитки — 5 ам­пер (5 а).

Итак,— заметил учитель,— нам осталось рас­шифровать еще одну надпись — «емкость 0,5 а • ч». Слово «емкость» всем вам знакомо, и вы знаете, как ее определить. Вот, например, для определения емко­сти бидона в него кружками наливают воду. Войдет в бидон три литровые кружки воды — значит, емкость бидона равна трем литрам. А емкость батарейки из­меряют по-другому. Берут величину тока, потребляе­мого от нее, и умножают на время, в течение которо­го батарейка может отдавать этот ток.

Если к батарейке присоединена лампочка карман­ного фонаря, потребляющая ток 0,25 ампера, то она может гореть полным накалом всего 2 часа. Умножив

0, 25 ампера на 2 часа, получим 0,5 ампер-часа (то есть 0,5 а • ч). Эта величина емкости как раз и указана на батарейке.

Если же к батарейке присоединить другую лам­почку, потребляющую ток 1 ампер, то энергии бата­рейки хватит всего на полчаса.

Значит, чем больше тока мы берем от батарейки, тем быстрее она израсходуется.

Емкость батарейки зависит от величины ее эле­ментов. Чем больше размеры элемента, тем больше в нем находится химических веществ и тем больше его емкость.

После беседы о надписях на батарейке учитель рассказал нам об электрическом сопротивлении и привел такой пример.

В классе три звена. Каждому звену дано задание пробежать как можно скорее определенное расстояние, причем первому звену нужно бежать через густой лес, второму — через редкий, а третьему — по гладкой поляне.
