Буду электротехником

Якобсон Авсей Хананович

— А как же быть? — заинтересовались ребята.— Как же исправить какие-либо повреждения в провод­ке, когда ток не выключен?

Нам объяснили, что для этого «обесточивают», то есть отключают тот участок проводки, на котором нужно работать. Скажем, если в доме необходимо устранить какую-либо неисправность или, например, надо присоединить новую проводку, то для этого до­статочно вывернуть пробки предохранителей на щитке.

Узнали мы, что и прикосновение даже к одному проводу,

несущему электрическое напряжение, тоже опасно, так как при этом ток может пройти через те­ло человека в землю или в сырой пол, если человек на нем стоит. И еще мы выяснили, что в крайних случаях опытные монтеры могут вести работы под на­пряжением, но для этого обязательно надевают рези­новое перчатки, резиновые сапоги, на ручки инстру­мента натягивают резиновые трубки и применяют специальные приемы работы.

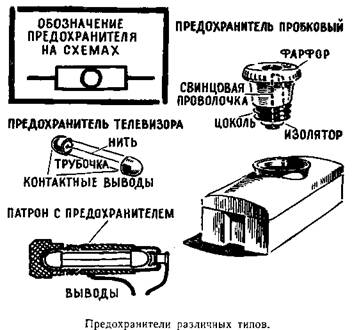

Я подумал, что, наверное, предохранители только и служат для того, чтобы отключать проводку от сети в случае необходимости, и попросил объяснить, как они действуют. Оказалось, что предохранители играют большую роль в работе электрической сети и подклю­чаемых к ней устройств и приборов. Всякий предохра­нитель включается в электрическую цепь последова­тельно. Он рассчитан на определенный ток, который может через него проходить. Если по каким-либо при­чинам в цепи ток вдруг станет больше допустимого, тоненькая проволочка предохранителя разогревается, плавится и обрывается. При этом цепь автоматиче­ски разрывается, и ток в ней прекращается.

Если вместо тонкой проволочки нормального пре­дохранителя вставить более толстую проволоку, или несколько кусочков тонких проволочек (так называе­мый жучок), или гвоздик, то даже при резком повы­шении тока в цепи предохранители не перегорят. Большой ток будет по-прежнему проходить по прово­дам, от этого они могут нагреться так сильно, что их изоляция загорится и начнется пожар. Поэтому приме­нение «жучков» в предохранителях недопустимо.

— А в каких случаях происходит сильное увеличе­ние тока в цепи? — заинтересовались мы.

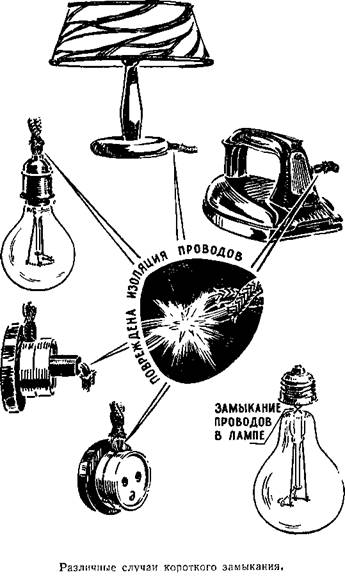

Монтер объяснил, что ток сильно увеличивается, когда на каком-либо участке проводки нарушается изоляция между проводами, находящимися под на­пряжением, и происходит их непосредственное соеди­нение. Такое соединение называется коротким замыка­нием. При коротком замыкании ток в цепи достигает очень большой величины, что опасно для источников тока и проводки.

Ток в проводах может значительно увеличиться и в том случае, если включена слишком большая на­грузка, например, очень мощная электрическая плит­ка или чрезмерно большое количество ламп. Предо­хранители и в этом случае выполняют свою роль: при перегрузке они перегорают, обрывая цепь тока.

Не успел монтер закончить свое объяснение, как в домах и на территории лагеря вспыхнули яркие элек­трические огни. Мы поняли, что в линию включили на­пряжение.

Этот день был большим праздником для всего ла­геря. Начальник лагеря на торжественной линейке поблагодарил монтеров и пионеров, принимавших уча­стие в электрификации лагеря. Но в лагере осталось еще много дел для электриков. Вновь в каждом отря­де заработали пионерские электротехнические брига­ды. Теперь уже бригадирами были сами пионеры. Все­ми бригадами руководил вожатый второго отряда — электротехник по специальности.

Помню, как он пришел в домик нашего отряда и принес с собой большой сверток. Это была завернутая в бумагу новенькая, сверкающая хромировкой лю­стра. У нее было пять рожков с лампочками. Вожатый сказал, что люстру нужно подключить вместо

лампы, которую подвесили монтеры.

— Как, ребята,— спросил он,— сумеете сделать эту работу?

Мы ответили утвердительно.

— Смотрите, ведь это дело не простое. Люстру нужно присоединить так, чтобы можно было включать либо две лампы, либо три лампы, либо, наконец, все пять.

— Ничего, справимся,— решили мы.

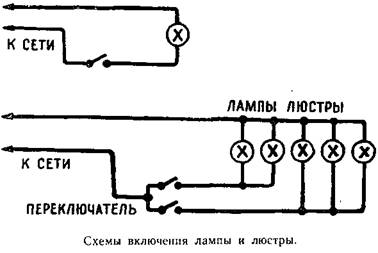

Вожатый рассказал, что для люстры вместо обык­новенного выключателя можно применить переклю­чатель, или сдвоенный выключатель, и нарисовал схему.

— Как видите,— сказал он,— в проводке, которая у вас имеется, к лампе и выключателю подходит по два провода. А из схемы включения люстры видно,

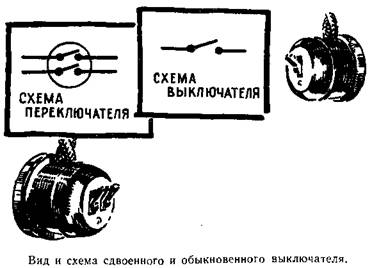

что от люстры к сдвоенному выключателю должен подходить еще один провод. По внешнему виду сдво­енный выключатель почти не отличается от обыкно­венного перекидного выключателя. Но в его корпусе находятся два независимых выключателя, и каждый из них может включаться и выключаться самостоя­

тельно при помощи отдельного перекидного рычажка. Как видно из схемы, когда оба эти рычажка подня­ты — все лампы люстры погашены; при повороте верх­него рычажка загораются две лампы, а при повороте нижнего — еще три.

— Как же провести дополнительный провод к лю­стре? — спросил кто-то.

— Это довольно просто,— ответил вожатый.— От­резают кусок шнура нужной длины и развивают его на два отдельных провода. Смотав провод в клубок, отвязывают шнур проводки от роликов и обматывают его проводом с клубка. В результате получается трех­жильный шнур. После этого в соответствии со схемой подключают провода к сдвоенному выключателю и к люстре, снова надевают шнур на ролики и привязы­вают его к ним.

Выслушав вожатого, мы приступили к подвеске люстры. Прежде всего вывернули пробки из предохра­нителей на щитке, чтобы не работать иод напряжени­ем. Затем, взобравшись на стремянку, обрезали провода, идущие к лампе от потолочного патрона. Сняли

патрон с розеткой, ввернули крючок для люстры и от места подключения люстры к выключателю проложили добавочный провод. Сам выключатель, который теперь уже оказался ненужным, мы отсоединили и от­вернули от розетки.

Наконец, мы подготовили концы проводов для под­ключения и присоединили их к люстре и к сдвоенно­му выключателю.

Итак, все готово! Один из нас снова ввернул проб­ки в предохранители на щитке и повернул левый рычажок выключателя люстры. И вдруг — кр-рак! Раздался треск, из выключателя посыпались искры, и в доме погас свет.

— Вот так штука! — сказал я растерянно.

— Это короткое замыкание,— догадались мои то­варищи.— Надо сменить предохранители!
