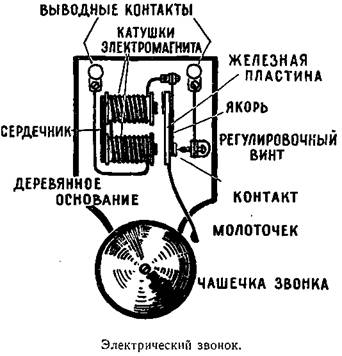

Рядом с электромагнитом на плоской пружинке укреплен якорь. Он состоит из небольшой железной пластины с молоточком на конце. К якорю прикре­плена другая маленькая латунная пружинка с подвиж­ным контактом. Когда ток в обмотках не проходит, к этому контакту прикасается острие регулировочного контактного винта. Винт укреплен на дощечке и со­единен с выводным зажимом звонка. Начало обмотки электромагнита подведено к другому выводному за­жиму звонка, а ее конец присоединен к якорю. «Сек­рет» звонка состоит в том, что если присоединить к выводным зажимам звонка батарейку, то в момент включения батарейки якорь притянется к полюсам электромагнита. Одновременно контактная пружинка якоря отходит от контактного винта, ток перестает идти через обмотку электромагнита

и, следовательно, электромагнит перестает притягивать якорь. Под дей­ствием пружины якорь снова отходит от электромаг­нита, и снова его контактная пружина соединяется с контактным винтом. Через обмотку опять идет ток, якорь снова притягивается и т. д. Таким образом, по­ка батарейка подключена к зажимам звонка, его якорь все время колеблется, а молоточек ударяет по чашечке звонка, и мы слышим звон.

Если снять чашечку звонка, то он по своему устройству будет напоминать весьма распространен­ный электрический прибор — электромагнитное реле. Реле, так же как и звонок, имеет электромагнит и не­сколько контактов, связанных с якорем. Включая и выключая ток в обмотке реле, можно замыкать или размыкать его контакты. А они, в свою очередь, мо­гут включать какие-либо другие электрические устрой­ства. Благодаря своим замечательным свойствам реле нашли большое применение в современной технике. На их использовании основана новая область техни­ки — автоматика. В наши дни широко применяются

заводы-автоматы, станки-автоматы, автоматические телефонные станции и радиостанции. Создание и со­вершенствование этих замечательных достижений техники немыслимо без применения реле.

Рассказ учителя о звонке и реле так меня заинте­ресовал, что я решил ввести автоматику у себя дома. Но никто, кроме младшего брата, не верил в эту воз­можность, и мне пришлось ограничиться просто уста­новкой звонка.

Это оказалось не очень сложным. Для питания звонка мы взяли два элемента, соединили их после­довательно и установили на полочке в коридоре. Кнопку укрепили на входной двери. Для проводки

использовали двухжильный провод, прикрепив его скобочками. Звонок действовал безотказно. Каждый из нас старался лишний раз нажать на его кнопку, и дома стоял такой трезвон, что родители пригрозили нам совсем выключить звонок. Мы обещали больше не звонить без дела, и звонок начал работать нор­мально.

В ПИОНЕРСКОМ ЛАГЕРЕ

На каникулы я поехал в новый, недавно построенный пионер­ский лагерь. Мы с товарищами бегали по зеленым лу­жайкам и любовались красивыми домиками, еще пахнувшими краской. Нам хотелось поскорее везде по­бывать, всё осмотреть и узнать.

Не все еще было готово в лагере. Первое, что бро­салось в глаза,— это свежеотесанные столбы линии электрического освещения. Они лежали на земле вдоль дороги к лагерю. Через несколько дней столбы были установлены. На них укрепили большие крюки с фарфоровыми изоляторами, к которым подвесили отливающие серебром алюминиевые провода. Вскоре к нам пришли электромонтеры.

Им нужно было электрифицировать лагерь. Это была нелегкая задача — монтеров всего несколько, а домов в лагере много.

Работа затянулась бы надолго, если бы на по­мощь не пришли пионеры — любители-электротехни­ки.

Среди них, разумеется, был и я.

Монтеры принесли много различных материа­лов, приборов и инструментов. Здесь были электриче­ский белый шнур, мотки провода с черной, пахнущей смолой изоляцией, двухжильный провод в ленточной хлорвиниловой оболочке, резиновые трубки, изоляци­онная лента, ролики, втулки, деревянные круглые розетки, штепсельные розетки, выключатели, патроны, лампочки, щитки с предохранителями, черные лакиро­ванные счетчики электроэнергии.

В удобные сумки были уложены инструменты монтеров: пассатижи, отвертки, ножи, буравы, шлямбуры. Там же лежали резиновые перчатки. Кроме того, у монтеров были легкие раздвижные лестницы-стре­мянки.

Нас разбили на три бригады. В каждую бригаду входило два рабочих и шесть пионеров.

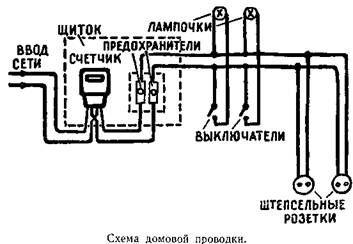

Прежде всего монтеры выяснили у начальника ла­геря, где нужно ставить лампочки, выключатели и штепсельные розетки. Затем составили схему и нача­ли размечать проводку. Для разметки монтеры поль­зовались специальными приспособлениями с длинной тонкой веревкой, натертой мелом или кусочком дре­весного угля. Приложив концы веревки в нужных ме­стах к потолку или стене, они туго натягивали её, а потом отпускали. Щелк! — на стене или потолке оставался ясно различимый прямой след. Вертикаль­ные участки трассы «отбивали» таким же способом с помощью отвеса — куска тонкой веревки с привязан­ным на конце грузом.

Места для лампочек, выключателей, штепсельных розеток, щитков и роликов монтеры разметили с по­мощью метра. В отмеченных местах установили дере­вянные розетки, ролики, и щитки с предохранителями. В деревянных домах все это укреплялось просто с по­мощью шурупов, ввинчиваемых в стену или потолок. Отверстия для прохода проводов из одной комнаты в другую они просверливали буравом.

В кирпичных домах работа оказалась сложнее. Там под каждый ролик, под каждую розетку пришлось шлямбуром выдалбливать отверстие, вставлять в не­го проволочную спираль с ввернутым шурупом и за­мазывать алебастром. Монтеры рассказали, что в кир­пичных домах, да и в деревянных тоже, проводку удоб­нее делать ленточным проводом. Его прибивают к стенкам гвоздиками, а затем, закрывают обоями или

сухой штукатуркой. В результате получается краси­вая и удобная скрытая проводка.

Но вот наконец все ролики и деревянные розетки установлены. Монтеры по схеме сосчитали, где и сколько проводов следует уложить, и отмерили нуж­ное количество. После этого началась работа по со­единению проводов в необходимых местах, а также подготовка концов проводов для подключения к пат­ронам, выключателям и другим приборам. Затем про­вода были натянуты на ролики и привязаны к ним.

Наконец в доме, где жил наш отряд, были подклю­чены все приборы, ввернуты все лампочки и предо­хранители.

Но свет так и не зажегся. Монтеры нам объяснили, что на линии и в других домах монтажные работы еще не закончены и поэтому электрическое напряже­ние в линию не включено во избежание несчастных случаев.

— Каких несчастных случаев? — спросили мы.

— Несчастный случай может произойти,— отве­тил монтер,— если человек прикоснется к проводам, между которыми имеется напряжение. Тогда через его тело пройдет ток, что опасно для жизни. Поэтому к проводам с напряжением более тридцати — сорока вольт запрещено прикасаться. Еще более опасно, если напряжение между проводами составляет сто два­дцать семь или двести двадцать вольт. В нашей лагер­ной электросети напряжение двести двадцать вольт. Работать под таким напряжением нельзя.
