— Радиочастотная передача (эфирная)
— Связь с помощью инфракрасного излучения
— Телефонная линия
— Оптоволоконный кабель
— Компьютерная сеть
Для видеопередачи чаще всего используется коаксиальный кабель, но все большую популярность приобретает волоконная оптика — благодаря ее превосходным характеристикам. Также можно использовать смешанные средства передачи, например, микроволновую передачу видеосигнала и передачу управляющих поворотным устройством и трансфокатором данных (PTZ-данных) через витую пару.
Мы рассмотрим все эти средства передачи по отдельности, но особое внимание обратим на передачу при помощи волоконной
Концепция
Коаксиальный кабель — самое распространенное средство передачи видеосигналов, а иногда видео и PTZ-данных вместе. Такую передачу называют несимметричной передачей, исходя из концепции коаксиального кабеля.
Поперечное сечение коаксиального кабеля показано на рис. 10.1. Кабель имеет симметричное и соосное строение. Видеосигнал проходит через центральную жилу, в то время как экран используется для уравнивания нулевого потенциала концевых устройств — телекамеры и видеомонитора, например. И не только для этого, экран также защищает центральную жилу от внешних нежелательных электромагнитных помех (ЭМП).

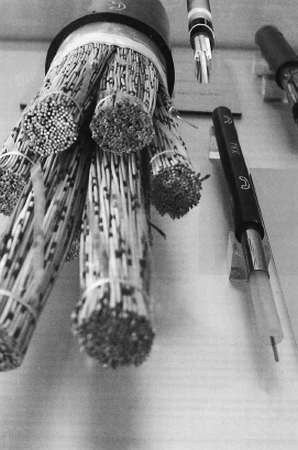

Рис. 10.1. Разнообразные оптоволоконные кабели
Идея соосного строения кабеля состоит в том, что все нежелательные ЭМП индуцируются только в экране. Если он должным образом заземлен, то наведенный шум разряжается через заземления телекамеры и монитора. С точки зрения электричества коаксиальный кабель замыкает контур между источником и приемником, где центральная жила кабеля является сигнальным проводом, а экран — заземляющим. Поэтому передачу по коаксиальному кабелю и называют несимметричной передачей.
Рис. 10.2. Поперечное сечение коаксиального кабеля
Шум и электромагнитные помехи
То, насколько хорошо экран коаксиального кабеля защищает центральную жилу от шума и ЭМП, зависит от процента экранирования. Как правило, производители указывают в спецификациях цифры от 90 до 99 %. Но имейте в виду, что даже если обещано 100 % экранирование, невозможно получить защиту от внешних наводок на все 100 %. Проникновение ЭМП внутрь коаксиального кабеля зависит от используемой частоты.
Теоретически, успешно подавляются только частоты выше 50 кГц — главным образом, из-за ослабления скин-эффекта. Все частоты ниже этой индуцируют электроток, в меньшей или большей степени.
Насколько силен электроток — зависит от силы магнитного поля. Понятно, что нас, прежде всего, интересует излучение промышленной частоты (50 или 60 Гц), окружающее почти все искусственные объекты.
Вот почему возникают проблемы, если коаксиальный кабель проведен параллельно электросети. Величина наведенного электромагнитного напряжения в центральной жиле зависит, во-первых, от электротока, текущего через электрический
Во-вторых, она зависит от того, насколько далеко коаксиальный кабель пролегает от силового кабеля. И, наконец, она зависит от того, на какой протяженности эти кабели пролегают вместе. Иногда соседство на протяжении 100 м не оказывает никакого влияния, но если по силовому кабелю течет сильный ток, то даже 50 м могут сказаться на качестве сигнала. При монтаже постарайтесь (всегда, когда это возможно) сделать так, чтобы силовые и коаксиальные кабели не проходили очень близко друг к другу. Для ощутимого уменьшения ЭМП необходимо, чтобы расстояние между ними составляло хотя бы 30 см.
На экране монитора наводки (нежелательные) электросети имеют вид нескольких жирных горизонтальных полос, медленно сползающих вверх или вниз. Частота сползания определяется разницей между частотой полей видеосигнала и промышленной частотой и может составлять от 0 до 1 Гц. В результате на экране появляются неподвижные или очень медленно перемещающиеся полосы.
Другие частоты проявляются в виде различных — в зависимости от источника — картин распределения шумов. Главное правило заключается в том, что, чем выше частота наведенного нежелательного сигнала, тем тоньше детали шумовой картины. Повторно-кратковременные наводки, вроде молнии или проезжающего автомобиля, будут давать нерегулярную картину шумов.
Характеристический импеданс (полное сопротивление)
Короткие провода и кабели, используемые в обычных электронных блоках оборудования, имеют незначительные сопротивление, индуктивность и емкость и не влияют на распределение сигнала. Однако если сигнал должен быть передан на довольно большое расстояние, в сложную картину передачи информации включается множество разных факторов. Особенно подвержены влиянию высокочастотные сигналы.
Тогда сопротивление, индуктивность и емкость начинают играть значительную роль и ощутимо влияют на передачу сигнала.
С точки зрения электромагнитной теории такое простое средство как коаксиальный кабель можно представить в виде схемы, состоящей из сопротивлений (R), индуктивностей (L), конденсаторов (С) и проводников (G) на единицу длины (как показано на рис. 10.3).
Рис. 10.3.1. Передача видеосигнала по коаксиальному кабелю
Рис. 10.3.2. Теоретическое представление коаксиального кабеля
При использовании короткого кабеля эта схема оказывает незначительное влияние на сигнал, но если кабель более длинный, ее влияние становится заметным. В последнем случае совокупность элементов R, L и С становится столь существенной, что действует как грубый фильтр нижних частот, который, в свою очередь, воздействует на амплитуду и фазу различных компонентов видеосигнала. Чем выше частоты сигнала, тем больше на них влияют неидеальные свойства кабеля.
