CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

Дамьяновски Владо

Технически лучше использовать коаксиальный кабель с твердой внутренней жилой — и с точки зрения импеданса (кабель более жесткий и сохраняет «прямоту»), и с точки зрения заделки. А именно, заделывать такой кабель проще, чем кабель с витой жилой, который слишком гибок. Некоторые предпочитают витой коаксиальный кабель (stranded), главным образом, из-за его гибкости. Но, работая с таким кабелем, необходимо соблюдать осторожность при заделке, поскольку может легко возникнуть короткое замыкание между центральной жилой и экраном.

Если под рукой нет других инструментов, лучше взять спаиваемые BNC-разъемы и заделывать их, соответственно, при помощи пайки. Помните о температуре пайки железа, а также

о качестве пайки, так как можно легко повредить изоляцию и изменить полное сопротивление. В этом случае лучше использовать многожильный коаксиальный кабель.

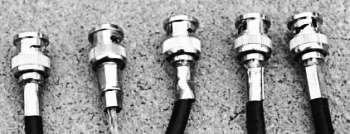

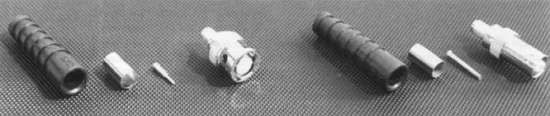

Если в вашем распоряжении есть различные обжимные разъемы, выбирайте те, которые прослужат дольше, то есть более прочные и стойкие к коррозии, например, посеребренные или позолоченные BNC-разъемы. Рекомендуем также использовать «резиновые трубки» (иногда их называют «предохранительными») для защиты внутренней части BNC от коррозии и минимизации напряжения на изгиб при соединении и разъединении.

В особых случаях, например, при установке купольных поворотных устройств, может понадобиться очень тонкий и гибкий коаксиальный кабель в 75 Ом, (поскольку телекамера постоянно поворачивается и наклоняется). Производители кабеля предлагают такой кабель, но не забывайте, что для него потребуются специальные BNC-разъемы и инструменты.

Даже если такой кабель имеет в диаметре всего 2.5 мм (как, например, кабель RG-179 B/U), его полное сопротивление тоже будет равно 75 Ом, что достигается при помощи специального диэлектрика и толщины центральной жилы. Затухание такого кабеля высоко, но для коротких расстояний это несущественно.

Если требуется проложить длинный кабель, необходимы другие кабели 75 Ом, например, RG-11B/U с общим диаметром более 9 мм. Само собой разумеется, для RG-11 также нужны специальные инструменты и BNC-разъемы. Некоторые техники используют специальные механизмы для зачистки или маркировки коаксиального кабеля. Это довольно дорогие механизмы и их трудно найти, но если вы постоянно занимаетесь установкой больших систем видеонаблюдения, то силы, время и деньги, потраченные на их поиск и приобретение, себя оправдают.

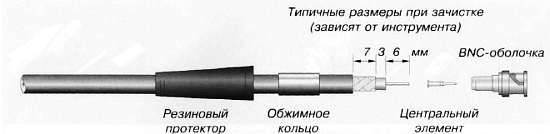

Рис. 10.12. Как правильно подсоединить BNC-разъем (размеры зависят от инструмента, используемого для зачистки конца кабеля)

Рис. 10.13. Инструменты для заделки кабеля

В таблице 10.1 представлены типичные показатели затухания различных коаксиальных кабелей. Обратите внимание, что затухание показано в децибелах и относится к амплитуде напряжения видеосигнала.

Воспользовавшись таблицей, приведенной в разделе об отношении с/ш для телекамер, можно подсчитать, что 10 дБ эквивалентны ослаблению сигнала на 30 %, то есть 0.3 Vpp. В кабеле RG-59 длиной 300 м сигнал ослабляется на 10 дБ. Такая низкая амплитуда сигнала может оказаться недостаточной для видеомонитора или видеомагнитофона. При таком затухании потребуется усилитель.

Методы установки

До установки нужно проверить, кабели какой длины предлагают поставщики. Обычно прилагаются катушки с кабелем длиной примерно 300 м (1000

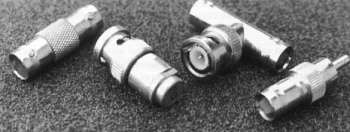

футов), но также встречаются катушки и в 100 м, и в 500 м. Естественно, если это возможно, лучше прокладывать один неразрывный кабель. Если же по каким-либо причинам требуется более длинный кабель, то его можно удлинить, заделав концы основного и добавляемого кабелей. Хотя обычно в подобном случае соединение выполняется при помощи адаптера BNC-BNC («barrel»), но, чтобы уменьшить количество точек соединения, лучше использовать один штекер BNC и одно гнездо (то есть обжимные BNC «папу» и «маму»).

Еще до укладки кабеля следует изучить трассу на предмет потенциальных проблем вроде острых углов, забитых кабельных каналов и т. п. После определения жизнеспособного маршрута, следует распределить кабель таким образом, чтобы точки соединения и подключения усилителей находились в доступных местах.

Важно, чтобы в местах будущих соединений был оставлен достаточный запас кабеля. Обычно достаточно перехлеста кабелей в 1 м.

Если возможно, кабель следует укладывать в кабелепровод (conduit) соответствующего размера.

Производители предлагают кабелепроводы разной длины и диаметра, в зависимости от числа кабелей и их диаметров. Для внешней прокладки кабеля необходим специальный кабелепровод с усиленной защитой от действия ультрафиолета. В особых условиях, например, на железнодорожных станциях, используйте специальные металлические кабелепроводы. Они защищают кабель от повышенного электромагнитного излучения в момент прохождения электропоезда.

Те же меры предосторожности необходимо соблюдать и при прокладке коаксиального кабеля под землей. При этом особое внимание следует уделить предотвращению повреждений, вызванных чрезмерной нагрузкой в локальных точках. Такие нагрузки могут возникать в местах контакта кабеля с неоднородным материалом засыпки или неровностями траншеи. Повреждения по этой причине проявятся не сразу, но изображение будет страдать из-за изменения полного сопротивления в точках деформации кабеля. Так или иначе, затраты на откапывание и ремонт кабеля очень велики, и лучше сразу постараться сделать все возможное для хорошей укладки.

Вы хорошо защитите кабель от повреждений, если уложите кабель на слой песка толщиной примерно 50-150 мм и присыплете таким же слоем песка сверху. Особое внимание следует уделить выкапыванию траншеи, дно которой должно быть ровным, без выступов. При закапывании траншеи следите за тем, чтобы в засыпке не было камней, которые могут повредить кабель.

Рис. 10.15. Рекомендации по укладке кабеля в грунт

Рис. 10.16. Машина для автоматической заделки коаксиального кабеля

Рис. 10.17. Образец отличной организации кабеля

Глубина траншеи зависит от типа почвы и от ожидаемой нагрузки на поверхности. В твердой породе понадобится траншея глубиной всего в 300 мм, а если почва мягкая и траншея пересекает дорогу, то траншея должна иметь глубину 1 м. Траншея в обычных условиях должна иметь глубину 400–600 мм и песчаную подстилку толщиной 100–300 мм.
