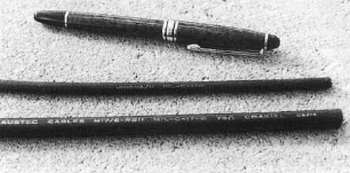

Рис. 10.6. Миниатюрный коаксиальный кабель сэкономит пространство и???

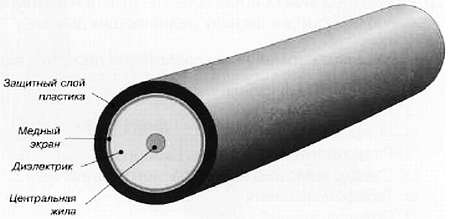

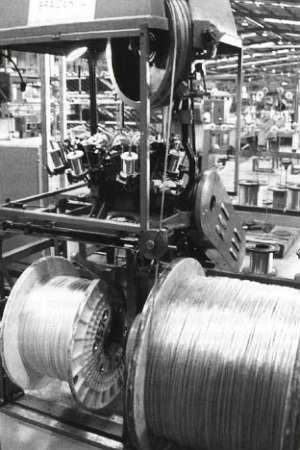

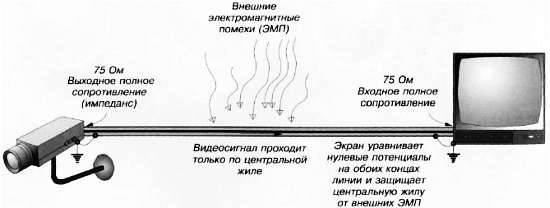

Из вышеупомянутого теоретического объяснения импеданса понятно, что однородность кабеля по длине имеет большое значение для соответствия требованиям характеристического импеданса. Качество кабеля зависит от точности и однородности центральной жилы, диэлектрика и экрана.
Эти факторы определяют значения С и L на единицу длины кабеля. Вот почему надо уделить особое внимание прокладке кабеля
Качество изображения будет лучше, если изгиб петли будет в 10 раз больше диаметра коаксиального кабеля. Это равносильно высказыванию: «радиус петли должен быть не меньше 5 диаметров или 10 радиусов кабеля». Это означает, что кабель RG-59/U не должен быть согнут в петлю диаметром меньшее 6 см (2.5"), a RG-11/U не должен быть согнут в петлю диаметром меньше 10 см (4").
Медь — один из лучших проводников для коаксиального кабеля. Только золото и серебро обладают более высокими эксплуатационными показателями (сопротивление, коррозия), но для производства кабеля они слишком дороги. Многие полагают, что лучшие кабели получаются из покрытой медью стали, но это не так.
Покрытая медью сталь просто дешевле и, возможно, жестче, но для длинных кабелей в видеонаблюдении лучше использовать медь. Омедненные стальные коаксиальные кабели приемлемы для коллективной антенны, где передаваемые сигналы ВЧ-модулированы (VHF или UHF, MB или УВЧ). А именно, на более высоких частотах так называемый скин-эффект (поверхностный эффект) проявляется сильнее: фактический сигнал перетекает на медную поверхность проводника (не экрана, а центрального проводника). Видеосигналы находятся в основной полосе частоты, и поэтому омедненный стальной коаксиальный кабель может подходить для ВЧ-сигналов, но не для видеонаблюдения. Так что всегда используйте медный коаксиальный кабель.

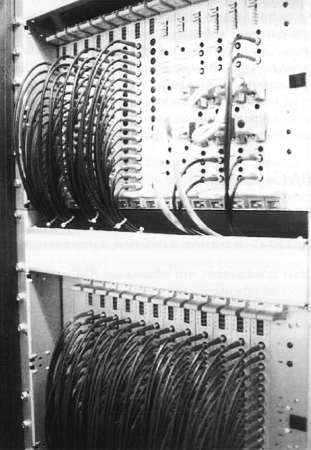

Рис. 10.7. Минимальный радиус изгиба петли
BNC-разъемы
В видеонаблюдении широко используется концевая заделка коаксиального кабеля, которая называется BNC-разъемом (по первым буквам фамилий создателей Bayonet-Neil-Concelman). Существует три типа BNC-разъемов: с резьбой, запаиваемые и с обжимкой.
Опыт доказывает, что обжимные BNC-разъемы — самые надежные. Для них требуются специальные и дорогие обжимные инструменты, но траты на них себя оправдывают. Больше 50 % проблем, возникающих при установке систем, являются результатом плохой или неправильной заделки кабеля.
Монтажник не должен знать или понимать досконально все оборудование, используемое в системе (это обязанность проектировщика или поставщика), но если он квалифицировано проложит и заделает кабели, то почти наверняка система будет работать отлично.
Рынок предлагает различные BNC-изделия. Самые распространенные из них — штекерные (штыревые контакт-соединения, «папы»). Существуют также гнездовые контакт-соединения («мамы»), угловые адаптеры, адаптеры BNC-BNC (их часто называют «barrels»), 75-омные концевые заделки (или «фиктивные нагрузки»), адаптеры BNC к другим типам соединений и т. д.
Разрыв кабеля посередине и заделка образовавшихся концов приведет к некоторой потере сигнала, особенно, если концы заделаны плохо или использованы
Рис. 10.8. BNC-разъем
Существуют посеребренные и даже позолоченные BNC-разъемы, предназначенные для минимизации контактного сопротивления и защиты разъема от окисления, что особенно важно в прибрежных районах (из-за воздействия соленой воды и влажного воздуха) и промышленных зонах.
Хороший комплект для установки BNC-разъемов должен включать позолоченный или посеребренный наконечник для разрезания кабеля, оболочку (основу) соединителя (BNC shell body), кольцо для обжимания экрана и резиновую трубку-протектор (ее иногда называют «strain relief boot») для защиты конца разъема от острых изгибов и окисления.
Рис. 10.9. Обжимные BNC-элементы (входные и выходные)
Рис. 10.10. Различные BNC-разъемы и адаптеры
Коаксиальные кабели и концевая заделка BNC
Никогда не заделывайте коаксиальный кабель электрическими резаками или плоскогубцами. Зачищать коаксиальный кабель электрическим резаком очень опасно. Во-первых, мелкие частицы меди опадают вокруг центральной жилы, что может стать причиной короткого замыкания. Но даже если короткого замыкания не произойдет, меняется импеданс. Во-вторых, использование обычных плоскогубцев для подсоединения BNC к коаксиальному кабелю никогда не дает надежного результата. В целом, это очень опасные инструменты для заделки обжимных BNC-разъемов, и их можно использовать лишь в крайнем случае, когда не доступны никакие иные инструменты (при этом следует быть предельно осторожным).
Если вам по роду работы постоянно приходится заделывать коаксиальные кабели, приобретите хороший набор специальных инструментов. Это: специальные кусачки (резаки), инструменты для зачистки провода и для обжимки.
Рис. 10.11. Примеры плохого присоединения BNC-разъемов
Инструменты для зачистки и обжимки должны соответствовать диаметру кабеля. Если вы используете кабель RG-59/U (диаметром 6.15 мм), то не путайте
его с RG-58/U (диаметром 5 мм), хотя они и выглядят почти одинаково. У этих кабелей разный импеданс: у RG-59/U — 75 Ом, а у RG-58/U — 50 Ом. Кроме того, у RG-59/U несколько толще и центральная жила, и экран. BNC-разъемы для RG-58/U внешне выглядят так же, но внутри они тоньше.
Лучше всего еще до начала установки, пожертвовав одним разъемом, потренироваться в заделке кабеля. Иногда небольшое различие в размерах кабеля, даже если это RG-59/U, может обернуться массой проблем при подсоединении разъемов.
