Один из способов увеличения скорости передачи заключается в уменьшении разрешения оцифрованного изображения или в использовании только одной четвертой части экрана для изображения с каждой телекамеры. Тогда изначальные 32 секунды можно понизить до 8 секунд для обновления изображения, или те же 32 секунды понадобятся для обновления изображения на полном экране, разделенном на блоки от четырех телекамер. Учитывая, что к этому могут быть добавлены и другие сигналы — аудио или управляющие сигналы для дистанционной активации реле — можно сказать, что исторические начинания становятся все более совершенны.
Системе медленного сканирования, принадлежащей
Новая технология — Fast Scan (быстрое сканирование) — исходит из той же концепции, но опирается на гораздо более мощные методы обработки изображений и алгоритмы сжатия, что позволяет менее чем за 1 с передать полноцветное изображение. Манипулирование изображением осуществляется в цифровой форме, при этом используются различные методы сжатия, что позволяет еще больше увеличить скорость передачи, сохраняя при этом качество изображения на должном уровне.

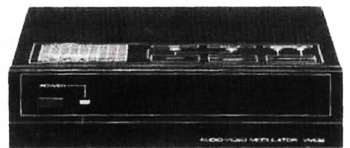

Рис. 10.31. Передатчик и приемник быстрого сканировнаия (Fast-Scan)
Выбирая систему быстрого сканирования, следует учитывать несколько важных факторов:
— Разрешение кадровой памяти (в пикселах)
— Черно-белое изображение или цветное
— Будут ли одновременно передаваться другие сигналы (часто требуется управление PTZ-блоком, или активация реле)
— Скорость передачи данных.
В последнем вопросе следует быть очень гибким, так как различные телефонные линии и различные модемы дают различные и пристрастные сравнительные характеристики.
Иногда потребителю нужно просто примерно видеть, что происходит на другом конце линии fast-scan.
Другим может потребоваться очень четкое (хорошего разрешения) изображение, даже если оно поступает с временной задержкой.
Также важно знать, что еще может быть подсоединено к системе в будущем. Возникнет ли необходимость в дополнительных телекамерах или может на одной из камер будет PTZ-блок?
Не забудьте, если вам требуется управление PTZ-блоком, вы должны учитывать задержку между отданной с клавиатуры командой и обновленным изображением, чтобы увидеть, куда направлена камера.
Некоторым это покажется необычным или неприемлемым, но многие производители предлагают интеллектуальное решение. В частности, если используется джойстик, изображение автоматически выбирает более узкую область обзора, которая остается резкой (и больше скорость обновления), так что вы можете видеть, куда направлена камера. После того, как вы отпустите джойстик, изображение восстанавливается до размеров полного экрана.
Другой тип систем предлагает дополнительную интегрированную характеристику — видеодетекторы движения. Система автоматически посылает изображение при обнаружении активности в видеосигнале.
PSTN
Обычная PSTN-линия (коммутируемая
Теоретически, по такому узкому каналу невозможно передавать видеоизображение в реальном режиме времени на 5 МГц. Однако можно сжать и закодировать сигнал и таким образом повысить скорость передачи — сегодня это под силу большинству передатчиков быстрого сканирования. Технологический взрыв в области компьютеризации, алгоритмов сжатия, быстрых модемов и улучшенных телефонных линий сделал возможным передачу видеоизображений по телефонной линии со скоростями, которые просто невозможно было себе представить во времена первых медленных сканеров.
Раньше уже говорилось, что концепция осталась той же — она аналогична концепции медленного сканирования, но интеллектуальность алгоритмов сжатия (что и как передавать) настолько выросла, что сегодня один кадр цветного видеосигнала очень хорошего разрешения может быть передан менее чем за 1 секунду. Кроме этого, многие устройства могут передавать и другие данные — управляющие и аудиосигналы.
Рис. 10.32. Изображения fast-scan могут передаваться в квадро-режиме — для..???..
Усовершенствованные системы быстрого сканирования используют метод обновления изображения, который называется «условное обновление». После передачи начального изображения, пересылается только изменившаяся часть изображения. Это позволяет достичь еще более высокой скорости обновления, чем в базовых системах быстрого сканирования. Другие производители передают полное изображение, но, чтобы достичь аналогичных скоростей передачи, используют соответствующие алгоритмы сжатия.
Чтобы понять, что представляет собой скорость передачи видеоизображения по телефонной линии PSTN, давайте рассмотрим упрощенный пример:
Типичный черно-белый видеосигнал (разрядность оцифровки — 8 бит) с разрешением 256x256 пикселов состоит из 256x256x8 = 65536 байт информации, что эквивалентно 64 килобайтам цифровых данных (65536/1024) (напомним, что 64=26, 256=28).
Передача информации такого объема по телефонной линии с низкоскоростным модемом 2400 бит/с (как это было во времена систем slow scan) займет у нас примерно 218 секунд (65536x8/2400=218 с).
Если сжать сигнал (возможно сжатие в 10, 20 и более раз), скажем, в 10 раз, то время передачи снизится до 3 секунд. Многие устройства быстрого сканирования на этой скорости посылают первое изображение, а затем передают только изменившиеся части изображения, что значительно снижает время, необходимое для обновления последующих изображений — оно составляет менее секунды.
