Фактически это маленький видеомонитор, работающий от аккумулятора, с резиновым окуляром, защищающим от избыточного света.

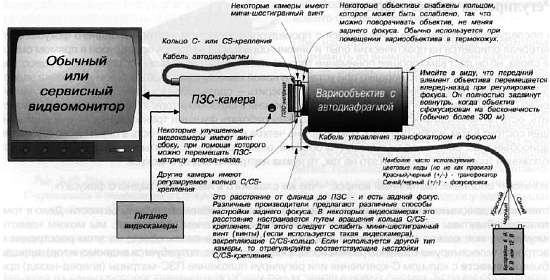

Рис. 3.51. C/CS-кольцо, входящее
Если использовать обычный видеомонитор на улице в в состав телекамеры яркий солнечный день, то изображение на экране будет видно очень плохо, так что мы настоятельно рекомендуем пользоваться сервисным видеомонитором.
Если

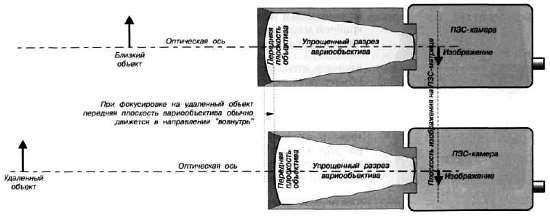

Все объективы подчиняются общему правилу: первая группа оптических элементов движется в направлении наружу при фокусировке на ближние расстояния, а при фокусировке на бесконечность — внутрь.
Более детальное объяснение дается в разделе, посвященном концепции фокусировки.
Итак, даже если вариообъектив не имеет указателей расстояний и коэффициентов трансфокации, полагаясь на вышеописанную логику, мы можем начать регулировку заднего фокуса. После подключения батареи к проводам фокусировки нам нужно сфокусировать объектив на бесконечность. Мы можем это сделать даже без видеомонитора: первая группа оптических элементов объектива должна достигнуть конечной позиции внутри объектива.
Следующий шаг — направьте телекамеру на бесконечно удаленный объект, находящийся на расстоянии, о котором мы уже говорили. Это могут быть деревья или антенны на горизонте.

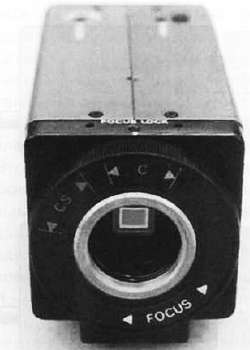

Рис. 3.52. В некоторых ПЗС-телекамеpax используются миниатюрные шестигранные винты для секретного крепления кольца С-крепления к телекамере
А теперь, не меняя фокуса, выполните полное увеличение и уменьшение (zoom in, zoom out). Если изображение на видеомониторе будет четким на всем диапазоне трансфокации, то регулировка заднего фокуса не нужна. Если же С- или CS-крепление камеры не отрегулировано, мы не увидим резкого изображения на видеомониторе для всех позиций трансфокации.
Теперь продолжим регулировку, либо вращая объектив вместе с С-кольцом (при соответствующем типе телекамеры), либо перемещая ПЗС-матрицу при помощи специального винта регулировки заднего фокуса, либо (в других телекамерах) вращая большое кольцо с надписью C&CS.
Первый тип телекамер встречается чаще всего. В этом случае кольцо С- или CS-крепления обычно специально крепится при помощи миниатюрных шестигранных винтов. Перед регулировкой их необходимо ослабить, а после — закрепить обратно.
Затем при регулировке фокуса (после фокусировки с батарейкой и настройки на бесконечность), надо повернуть вариообъектив, но теперь вместе с кольцом (для этого мы и ослабили винт). Некоторые телекамеры снабжены специальным механизмом, позволяющим перемещать ПЗС-матрицу вперед-назад, это намного проще, так как в этом случае не надо поворачивать объектив.
При выполнении вышеописанных действий расстояние между объективом и ПЗС-матрицей меняется до тех пор, пока изображение не
Найдя оптимум, следует остановиться.
Следует обратить внимание, что провода фокусировки мы еще не использовали, то есть пока что нам нужно, чтобы вариообъектив был сфокусирован на бесконечность. Мы просто хотим убедиться, что при трансфокации объектив остается сфокусированным на бесконечность на всем диапазоне регулировки. Также нас не должно смущать, что объекты, находящиеся в «бесконечности», становятся меньше при «zoom out»; из-за уменьшения размеров изображения может создаваться впечатление, что они теряют фокусировку.
А теперь следующий шаг: трансфокация с использованием 9 В батарейки. Тщательно рассмотрите видеоизображение и убедитесь в том, что объекты «в бесконечности» остаются в фокусе при трансфокации. Если все в порядке, считайте, что задний фокус уже почти настроен.
Чтобы подтвердить это, предпринимаем следующий шаг: наводим телекамеру на объект, находящийся в паре метров. Теперь увеличиваем изображение объекта и используем для фокусировки соответствующие провода. Уточняя фокусировку, используйте провода трансфокации и уменьшите увеличение. Если объект остается в фокусе, то это и есть подтверждение корректной регулировки заднего фокуса.
И последний шаг: закрепите маленькие шестигранные винты (в случае соответствующей телекамеры) и закрепите C/CS-кольцо на телекамере.
Если эта процедура регулировки не увенчается успехом с первого раза, может потребоваться пара итераций, следующих той же логике.
Рис. 3.53. Приспособление для настройки фокуса
Можно представить, насколько важна механическая конструкция и устойчивость комбинации С-кольцо — ПЗС-матрица, особенно важна точность и «параллельность» взаимного расположения С-кольца и плоскости ПЗС-матрицы. Небольшие отклонения в одну десятую миллиметра расположения плоскости изображения могут вызвать изменения фокуса в пару метров на объекте. При плохой конструкции, например при закреплении С-кольца только одним винтом или плохом механическом изготовлении, могут появиться проблемы, даже если вся выше изложенная процедура будет проведена корректно. Так что не только объектив определяет качество изображения, но и механическая конструкция телекамеры.
Мы уже упоминали, что при настройке заднего фокуса нужен видеомонитор, что не удивительно. Хорошо, если регулировка осуществляется в мастерской, но если настройку заднего фокуса надо выполнить на месте, практически невозможно воспользоваться обычным видеомонитором. Причина не только в непрактичности требований к наличию сети электроснабжения (240 В переменного тока или напряжения, которое используется в вашей стране), но скорее из-за яркого освещения вне помещения по сравнению с яркостью монитора. Поэтому я бы рекомендовал использовать монитор-видоискатель (вроде таких, какие используются в камкордерах) с резиновым окуляром, защищающим от внешнего света и удобным в использовании. Плюс к этому, эти маленькие видоискатели-мониторы работают от батарейки и очень компактны. Некоторые производители изготавливают специальные видоискатели-регуляторы фокуса с индикатором, показывающим, когда объект в фокусе.
