CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии
Шрифт:

Учитывая основные соотношения между тремя цветовыми сигналами:

UY = 0.3UR + 0.59UG + 0.11UB (34)

можно показать, что, используя яркость и цветоразностные сигналы, есть возможность восстановить все три основных цветовых сигнала:

UR = (UR — UY) + UY (35) (36) (37)

UB = (UB — UY) + U

UG = (UG — UY) + U

Для

белого цвета UR = UB = UG,таким образом UY = (0.3 + 0.59 + 0.11)UR = UB = UG, Цветовая разность зеленого не передается, но ее получают путем следующих вычислений (снова используя (34)):

UG — UY = -0.51(UR — UY) + 0.19(UB — UY) (38)

Это отношение показывает, что в цветном телевидении для успешного восстановления цвета, помимо яркости, достаточно всего двух дополнительных сигналов. Это цветовые разности красного и синего (Ки U), и они встроены в сигнал CVBS.

Поскольку компоненты R, G и В получают из цветоразностных сигналов посредством простых линейных матричных уравнений, которые в электронике можно реализовать при помощи простых резистивных цепей, эти схемы называются матрицами линейного преобразования.

Следует отметить, что два рассматриваемых нами ТВ-стандарта, NTSC и PAL, базируют свою теорию воспроизведения цвета на двух разных показателях люминофора ЭЛТ (называемых гаммой, о чем мы поговорим позже в разделе «Мониторы»). Стандарт NTSC принимает гамму в 2.2, a PAL — 2.8. Эти показатели встроены в код сигнала до его передачи.

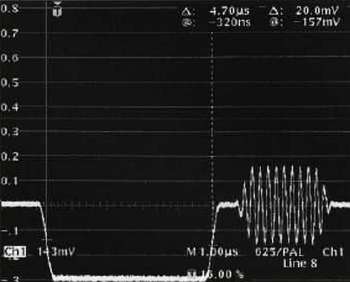

Рис. 4.16. Сигнал цветовой синхронизации

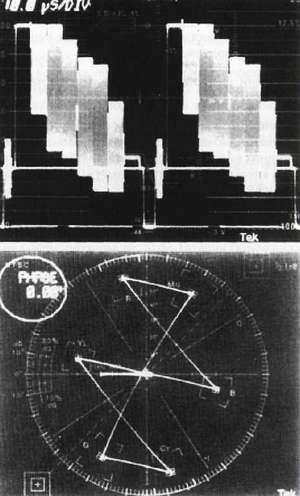

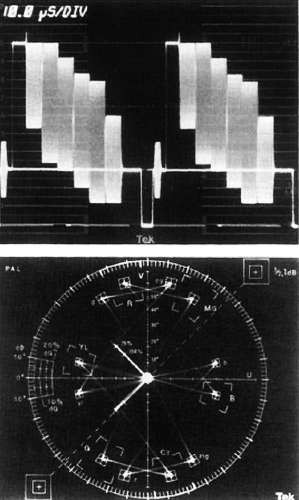

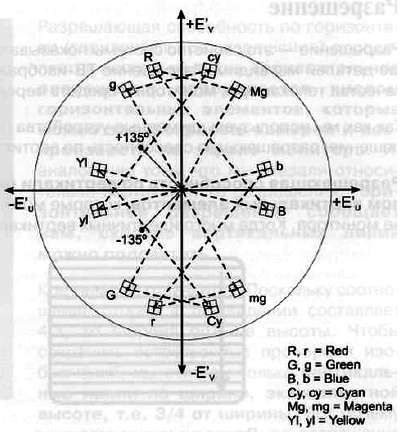

Pис. 4.17. Цветовые векторы в стандарте PAL

Практически, гамма 2.8 — это более реалистическое значение, что отражается также в более высококонтрастном изображении.

Конечно, воспроизведенный цветовой контраст будет зависеть непосредственно от гаммы люминофора монитора.

Чтобы объединить (модулировать) эти цветоразностные сигналы с сигналом яркости, в системе телевещания используется так называемая квадратурная амплитудная модуляция, где два различных сигнала (V и U) модулируют одну несущую частоту (цветовую поднесущую). Это возможно благодаря разности фаз в 90° между этими двумя сигналами, что и объясняет название «квадратурная модуляция».

В цветовом стандарте PAL есть еще одна «хитрая» схема минимизации искажения цветового сигнала. Зная, что человеческий глаз более чувствителен к цветовым искажениям, чем к изменениям яркости, ученые предложили для кодирования цвета специальную процедуру, позволяющую минимизировать искажения или, по крайней мере, сделать их менее заметными. Это достигается путем изменения фазы сигнала цветности на 180° на каждой второй строке. Так, если происходят искажения при передаче, обычно в форме сдвига фазы, то они приводят к изменению цвета такой же величины. Но поскольку электронное векторное представление цветов выбрано так, чтобы дополнительные цвета располагались друг против друга, то ошибки также являются дополнительными и, если смотреть на искаженные соседние строки с некоторого расстояния, ошибки нейтрализуют друг друга. Отсюда и название — построчное изменение фазы (phase alternating line — PAL).

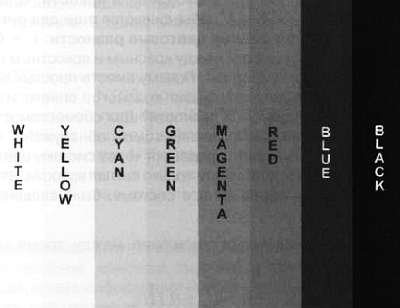

Рис. 4.18. Стандартная

последовательность цветовых полос в телевидении

Разрешение

Разрешение — это свойство системы показывать мелкие детали. Чем выше разрешение, тем больше деталей мы видим. Разрешение ТВ-изображения зависит от числа активных строк развертки, качества телекамеры, монитора и средств передачи информации.

Так как мы используем двумерные устройства (ПЗС-матрицы и ЭЛТ), мы различаем два вида разрешения: разрешающую способность по вертикали и разрешающую способность по горизонтали.

Разрешающая способность по вертикали (вертикальное разрешение) определяется числом вертикальных элементов, которые можно фиксировать камерой и воспроизвести на экране монитора. Когда много идентичных вертикальных элементов собраны в направлении сканирования, мы получаем очень плотные горизонтальные строки. Поэтому мы говорим, что вертикальное разрешение сообщает нам, сколько горизонтальных линий мы можем различить. Считаются черные и белые строки, подсчет производится по вертикали. Понятно, что итоговый результат ограничен числом сканируемых строк в данной системе — нельзя насчитать больше 625 линий в системе CCIR или больше 525 в системе EIA. Принимая во внимание длительность кадровой (вертикальной) синхронизации и импульсов выравнивания, невидимые строки и т. д., число активных строк снижается в CCIR до 575, а в EIA до 475.

Рис. 4.19

Рис. 4.20. Цветной экран крупным планом

Однако, это все же не действительное вертикальное разрешение. Обычно разрешение измеряется при помощи определенного изображения, помещаемого перед камерой, и здесь необходимо учитывать множество факторов. Во-первых, абсолютная позиция предполагаемого горизонтального испытательного изображения с высоким разрешением никогда точно не соответствует чересстрочному изображению. Кроме того, существование нерабочей зоны на экране монитора срезает небольшую часть видеоизображения, ограничена толщина электронного луча и ограничена «сетка» воспроизведения цвета.

Еще в 1933 г. Келл (Kell) и его коллеги обнаружили в ходе экспериментов, что при вычислении «реального» вертикального разрешения следует применять поправочный коэффициент, равный 0.7. Он известен как коэффициент Келла (или Келл-фактор) и является общепринятым способом аппроксимации реального разрешения. Это означает, что 575 следует скорректировать (умножить) на 0.7, чтобы получить практические границы вертикального разрешения для PAL, которое равняется примерно 400 ТВ-линиям. Та же операция выполняется в отношении сигнала NTSC, и в результате мы получаем приблизительно 330 ТВ-линий (строк) вертикального разрешения. Эти значения истинны в идеальном случае, то есть, в случае идеальной передачи видеосигнала.

Разрешающая способность по горизонтали (горизонтальное разрешение) определяется несколько иначе. Горизонтальное разрешение определяется числом горизонтальных элементов, которые можно зафиксировать камерой и воспроизвести на экране монитора. И, аналогично тому, что мы сказали относительно вертикального разрешения, горизонтальное разрешение сообщает нам, сколько вертикальных линий можно подсчитать.

Кое-чем оно отличается. Поскольку соотношение сторон в телевидении составляет 4:3, то ширина больше высоты. Чтобы сохранить естественные пропорции изображений, мы считаем только вертикальные линии по ширине, эквивалентной высоте, т. е. 3/4 от ширины. Вот почем мы называем горизонтальное разрешение ТВ-линиями, а не просто линиями, что
