Сегодня ПЗС не используются в качестве запоминающих устройств, а только в качестве фотоприемников. Их можно найти во многих устройствах, с которыми мы сталкиваемся каждый день: в факсимильных аппаратах, сканерах используются линейные ПЗС; во многих фотокамерах с автофокусом используются ПЗС-чипы автофокусировки; в географическом аэромониторинге, космическом зондировании планеты, промышленном обследовании материалов тоже применяются камеры с линейными ПЗС, и наконец, хотя это и не последнее, многие современные телевизионные камеры, как в широком телевещании, так и в системах видеонаблюдения, используют ПЗС-чипы.

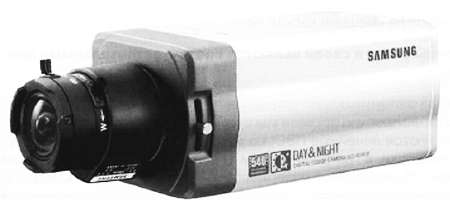

ПЗС-телекамеры обладают многими преимуществами (конструктивными) перед телекамерами с передающими трубками, хотя, как ранее упоминалось, поначалу возникали трудности с разрешающей способностью. В наши дни технология

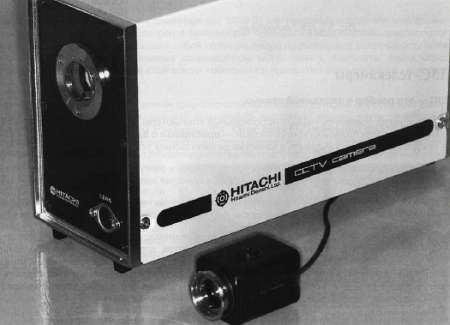

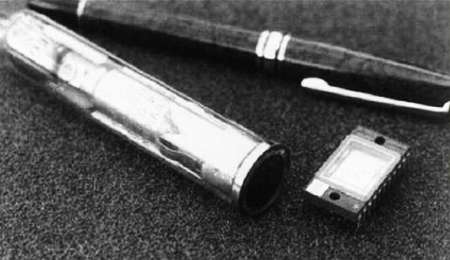

Рис. 5.8. Уже давно эти разные технологии выполняют одинаковую работу (телекамера с ПЗС-матрицей и телекамера с передающей трубкой)
Вот основные преимущества ПЗС-телекамер в сравнении с телекамерами на передающих трубках:
— очень низкая минимальная освещенность (для черно-белых до 1 лк на объекте);
— отсутствие геометрических искажений благодаря точной двумерной конструкции;
— низкое энергопотребление;
— не требуется высокое напряжение для ускорения луча;
— маленькие размеры;
— не подвержены воздействию внешних электромагнитных полей;
— и самое важное неограниченное время жизни электронов, генерируемых фотоэффектом.

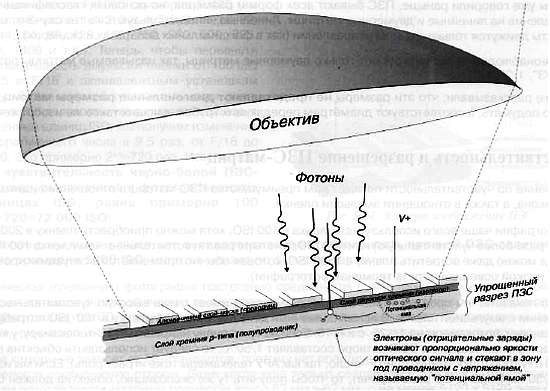

Рис. 5.9. Фотоны создают электроны в ПЗС-матрице

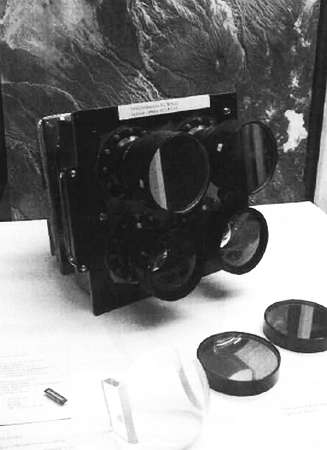

Рис. 5.10. Линейные ПЗС используются для получения фотографий со спутников
Как мы уже говорили раньше, ПЗС бывают всех форм и размеров, но основная классификация — это деление на линейные и двумерные матрицы. Линейные чипы используются в тех случаях, когда объекты движутся только в одном направлении (как в факсимильных аппаратах и сканерах).
В видеонаблюдении нас интересуют только двумерные матрицы, так называемые матрицы размеров 2/3", 1/2", 1/3".
Мы уже рассказывали, что эти размеры не представляют диагональные размеры матриц, как можно подумать, а соответствуют диаметрам передающих трубок, дающих такое же изображение.
Сравнение по чувствительности покажет нам преимущества ПЗС-матриц в отношении видикона и ньювикона, а также в отношении эмульсии пленки.
В фотографии чаще всего используется пленка в 100 ISO, хотя можно приобрести пленку в 200 ISO (в два раза более чувствительную) или 400 ISO (в четыре раза чувствительнее, чем пленка 100 ISO).
Иногда можно даже встретить пленку в 1600 ISO, которая обычно применяется в ситуациях чрезвычайно низкой освещенности (в терминах фотографии).
Можно показать, что средняя черно-белая ПЗС-матрица имеет очень высокую чувствительность в сравнении с эмульсией пленки. В ясный солнечный день для типичной пленки в 100 ISO потребуются установки фотокамеры на 1 /125 с и F/16. Если на ту же сцену направить ПЗС-телекамеру, у которой нормальная выдержка CCIR затвора составляет 1/50 с, то следует использовать объектив примерно с F/1000 (плюс-минус одно F-число, так как АРУ телекамеры тоже играет роль). Если мы изменим 1/50 на 1/125 (в 2.5 раза короче), то чтобы получить ту же экспозицию, объектив должен быть раскрыт на 2.5 значения F-числа шире, чтобы скомпенсировать сокращение времени выдержки. Это даст нам вместо F/1000 примерно F/400 (вы помните F-числа: 1.4, 2, 2.8, 4, 5.6, 8,11,16, 22, 32, 44, 64, 88, 128, 180, 250, 360, 500, 720, 1000, 1400 и т. д.). Теперь, чтобы перевести чувствительность эмульсии пленки от 100 ISO 1/125 и F/16 к эквивалентным установкам пленки более высокой чувствительности, зная, что чувствительность

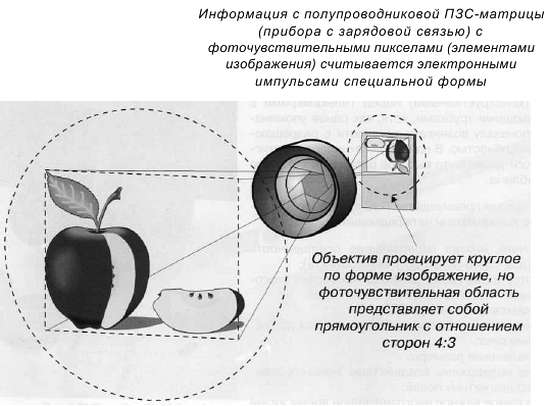

Рис. 5.13. Принцип работы ПЗС-телекамеры
Рис. 5.14. Элемент изображения ПЗС
Аналогично мы можем найти, что эквивалентная чувствительность цветной ПЗС-телекамеры равна примерно 5000 ISO, что тоже немало по фотостандартам.
Химическая (пленочная) фотография постепенно соединяется с электронными камерами. Говоря о компьютеризации фотографических процессов и цифровых технологиях, а также о появлении различных фотостандартов CD, следует отметить, что фотокамеры тоже претерпевают революционные изменения, и мы скоро увидим новые фотокамеры на ПЗС с увеличенной светочувствительностью.
Такие камеры не зависят от ТВ-стандартов, поэтому нет практически никаких ограничений на число пикселов и соотношение сторон. Даже когда еще только создавалась эта книга, производители начали изготавливать матрицы размером всего 62 мм х 62 мм, с не менее 5120 х 5120 элементов изображения. Как уже упоминалось, все это касается фотокамер, и не стоит их путать с телекамерами для видеонаблюдения.
Спектральная чувствительность ПЗС-матриц зависит от типа кремниевой подложки, но общая характеристика является результатом фотоэффекта: более длинные волны глубже проникают в кремниевую структуру ПЗС. Имеется в виду красный и инфракрасный свет. Типичная спектральная кривая ПЗС-матрицы показана на рис. 5.15.
Рис. 5.15. Спектральная чувствительность глаза и ПЗС-матрицы
Даже если такое «проникновение» может показаться выигрышным (кажется, что ПЗС-матрица становится более чувствительна), имеются причины предотвращения проникновения более длинных волн глубоко внутрь матрицы. В частности, такие волны могут быть настолько сильны, что могут генерировать электронные носители в зонах, которые не должны подвергаться воздействию света. В результате в изображении могут пропасть мелкие детали, потому что заряд ячеек растечется по соседним, теряя при этом компоненты высокого разрешения и вызывая «эффект заплывания» (blooming). Может быть затронута также и масковая зона, предназначенная лишь для временного хранения зарядов и не предназначенная для засвечивания, в результате чего могут в значительной степени возрасти шум и вертикальный ореол (smear).
Поэтому в усовершенствованных ПЗС-телекамерах применяются специальные оптические инфракрасные отсекающие фильтры. Эти фильтры представляют собой оптически точные плоскопараллельные пластинки, монтируемые сверху ПЗС-матрицы. Они ведут себя как оптические низкочастотные фильтры с частотой среза порядка 700 нм, вблизи красного цвета.
Однако, ряд производителей черно-белых телекамер предпочитает не использовать такие фильтры, чтобы не ослаблять их чувствительность. Это приемлемо в тех случаях, когда предполагается использовать телекамеру в условиях низкой освещенности или в систему входят источники инфракрасного света, однако с теоретической точки зрения телекамера с инфракрасным отсекающим фильтром имеет более высокую разрешающую способность (по сравнению с такой же ПЗС-матрицей без ИК-отсекающего фильтра), лучшее отношение сигнал/шум и более естественное преобразование цветного изображения в черно-белое при не такой уж низкой чувствительности.
