В 1995 году группа Grand Alliance одобрила использование кодирования видео, звукового и системного мультиплексирования в том виде, как это реализовано в MPEG-2, то есть тот же формат, что и BDVD.
Были предложены два режима визуального отображения: чересстрочная и прогрессивная (нечересстрочная) развертка.

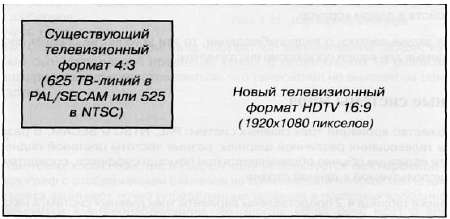

В настоящее время HDTV является одним из стандартов цифрового телевидения (DTV — Digital Television), который предлагает самое высокое качество изображения. Всего существует 18 форматов DTV, из которых шесть — это форматы HDTV, из которых пять — это форматы с прогрессивной разверткой, а один — с чересстрочной. Еще восемь форматов — это телевидение
Оставшиеся четыре формата — это компьютерные форматы VGA (VGA — video graphics array).
Каждая телевизионная станция сама выбирает удобный формат для вещания. В HDTV используются следующие форматы:
— 720i — 1280x720 пикселов (чересстрочная развертка)
— 720р — 1280x720 пикселов (прогрессивная развертка)
— 1080i — 1920x1080 пикселов (чересстрочная развертка)
— 1080р — 1920x1080 пикселов (прогрессивная развертка)
Чересстрочная развертка здесь означает, что используется такой же тип развертки, как в аналоговом телевидении или видеонаблюдении (о чересстрочной развертке мы уже подробно рассказывали).
Впрочем, с появлением современных телевизоров с большим экраном повышенной яркости инерционность человеческого зрения привела еще к одной проблеме, так как глаз стал замечать мерцание.
Прогрессивная развертка выводит все изображение построчно одна линия за другой, что дает 50 или 60 полных кадров в секунду (в зависимости от региона). Это позволяет получить более плавное обновление изображений, но требует большей полосы пропускания. Для HDTV рекомендуемое расстояние между зрителем и экраном равняется четырехкратной высоте экрана, что позволяет достичь оптимального эффекта.
В качестве алгоритма сжатия изображения в HDTV принят стандарт MPEG-2, а для сжатия звука используется АС-3. Предложенная техника модуляции передачи — квадратурная амплитудная модуляция с частично подавленной боковой полосой. Выбранная звуковая технология — 8-канальная цифровая система «объемного звука» Dolby с CD-качеством.
Цифровое наземное телевещание (DTTB — Digital terrestrial transmission broadcast) разрывает ставшую нам привычной связь одного телевизионного канала с одной частотой. DTTB может передавать либо один канал HDTV, либо шесть сервисов (каналов) телевидения стандартной четкости (SDTV), или даже до 10 сервисов с меньшим разрешением. Также как в случае с компьютерными технологиями, здесь можно выбирать скорость потока данных, ширину канала и качество изображения, которые взаимосвязаны.
По сути, тип изображения определяет емкость канала, нужную для передачи. Канал цифрового наземного вещания может потребовать пропускной способности до 20 Мбит/с. Сервисы HDTV будут использовать большую часть (или даже полностью) этой пропускной способности, но сервисы телевидения стандартной четкости потребуют значительно меньшую часть пропускной способности в зависимости от характера видеопотока. Так трансляция различных спортивных соревнований, где присутствует много быстрых движений, потребует до 10 Мбит/с и, следовательно, одновременно можно предоставлять только два сервиса такого рода. Для сравнения, для передачи изображения диктора потребуется уже только 5 Мбит/с.

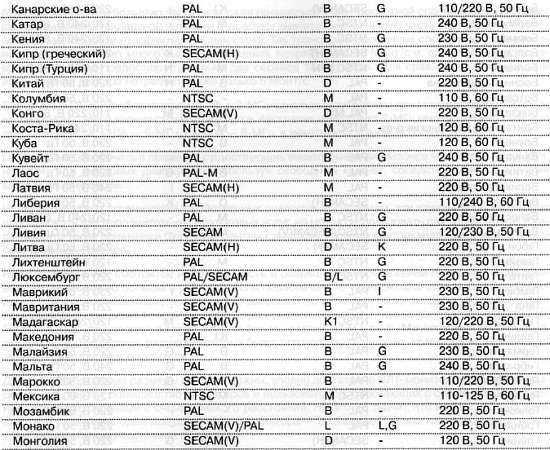

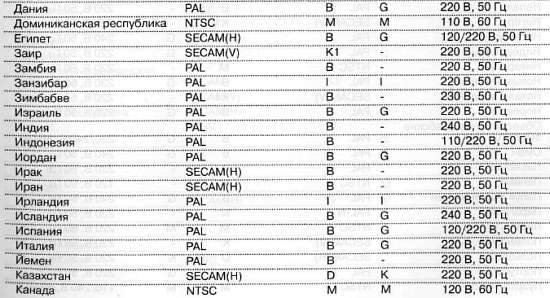

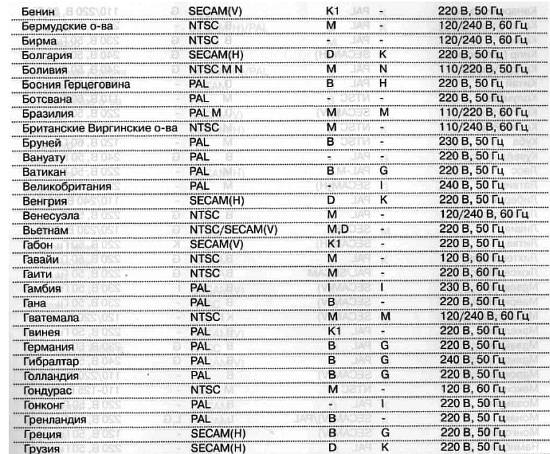

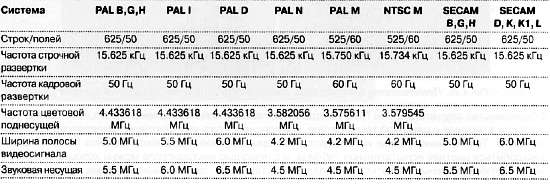

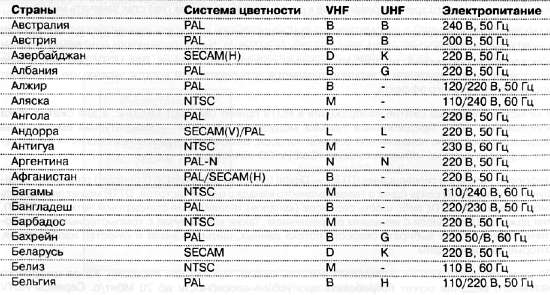

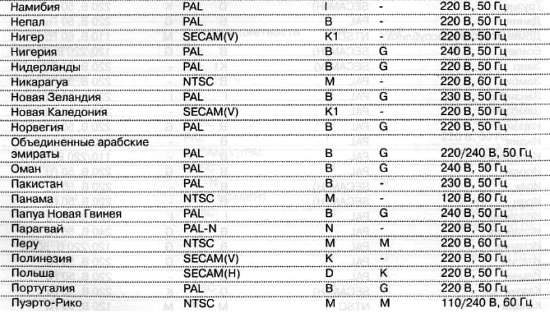

Системы DTTB могут обеспечивать 6-, 7- и 8-МГц-канальные интервалы при минимальном или почти не заметном с точки зрения стоимости убытке. Австралия использует 7-МГц канальный интервал для аналоговых услуг, США — 6-МГц, Европа — 8-МГц, в некоторых странах используют 7-МГц.
DTTB можно обеспечить в пределах существующих вещательных диапазонов частот, обычно в УВЧ, но также и в метровых диапазонах, используя свободные каналы, соседствующие с каналами аналоговых
Из-за технических ограничений, свойственных аналоговым системам, эти каналы зачастую нельзя использовать для дополнительных аналоговых услуг, но можно использовать для DTTB, так как ожидается, что такие приемники будут толерантны к высоким уровням внутриканальных помех и помех совмещенных каналов.
HDTV, естественно, смотрится лучше, четкость и разрешение изображений позволяют использовать экраны намного большего размера. Если первоначально такие экраны создавались на технологии ЭЛТ, позволяющей достичь высокого разрешения, то нельзя было ожидать, что размер диагонали экрана превысит 1 метр. Но благодаря новым технологиям, таким как плазменные панели, FED- или DMD-технологии, а также ЖК (все это мы рассмотрим в гл. 6 «Мониторы»), мы, конечно, увидим большие экраны, размеры которых будут ограничены, наверное, только размерами помещения и расстоянием до зрителя.
Для видеонаблюдения размеры не столь важны, вполне достаточно ЭЛТ-мониторов с высоким разрешением, так как большинство операторов и пользователей, работающих с системами наблюдения, следят за экранами с очень близкого расстояния. Но это не значит, что нельзя избрать иной подход и установить один или два больших монитора — в качестве главных контрольных дисплеев — на значительном расстоянии от зрителя.
5. Телекамеры в системах видеонаблюдения
Самый первый и наиболее важный элемент системы видеонаблюдения — это элемент, формирующий изображение, то есть телекамера.
Термин «камера» произошел от латинского camera obscura, что означает «темная комната».
В средние века такие комнаты использовали художники. Затемненная комната кубической формы с выпуклой линзой с одной стороны и экраном, на который проецировалось изображение с другой, использовалась художниками для формирования изображений и последующей их зарисовки.
В XIX веке под «камерой» понимали устройство записи изображений на пленку или другой светочувствительный материал. Она состояла из светозащищенной коробки, объектива, через который проходил и фокусировался свет, затвора, контролировавшего продолжительность раскрытия объектива, и диафрагмы, регулировавшей количество проходящего через стекло света.
