CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии
Шрифт:
Как уже говорилось в связи с теорией Фурье, у каждого изменяющегося (по времени) электрического сигнала есть частотное представление. Частотная область описывает амплитуду сигнала по отношению к частоте, а не ко времени. Представление в области частоты позволяет лучше понять состав электрического сигнала. Большая часть видеосигнала приходится на низкие и средние частоты, в то время как мелкие детали передаются на более высоких частотах.
Инструмент, который показывает спектральный состав сигналов, называется анализатором спектра.
Анализатор спектра — дорогое устройство, не являющееся жизненно необходимым для специалиста по видеонаблюдению. Однако при корректном

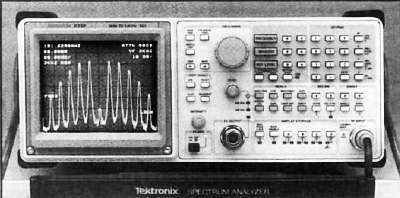

Рис. 4.25. Анализатор спектра
Вектороскоп

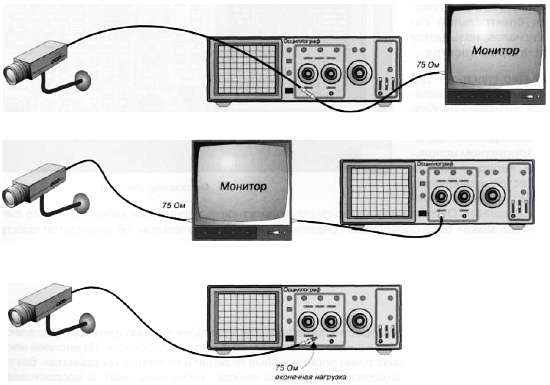

Для измерения цветовых характеристик видеосигнала используется вектороскоп. Это электроннолучевой осциллограф с отображением сигналов на комплексной плоскости. На дисплее вектороскопа основные цвета занимают точно определенные позиции в полярных координатах. Вектороскоп редко используется в видеонаблюдении, но иногда, когда речь идет о воспроизведении конкретных цветов и условий освещения, он бывает необходим.
В большинстве случаев цветная ПЗС-камера имеет автоматический баланс белого, что, как мы уже говорили в разделе о цветовой температуре, компенсирует разницу цветовой температуры источников света. Тем не менее, когда используются камеры с ручной настройкой баланса белого, может понадобиться цветная испытательная таблица, и с помощью вектороскопа можно хорошо настроить цвета, которые должны оставаться в определенных пределах, отмеченных на экране в виде небольших квадратных окошек. Следует отметить, что вектороскоп по-разному показывает одно и то же изображение в формате NTSC и в формате PAL, что объясняется различиями кодировки цвета в этих двух системах. В PAL, как видно на фотографиях, цветовые векторы вертикально симметричны.

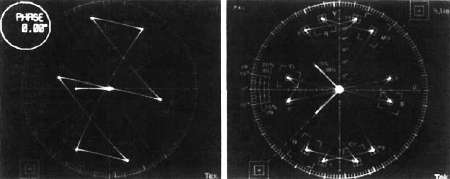

Рис. 4.26. Представление цветных полос системы NTSC и PAL на экране вектороскопа

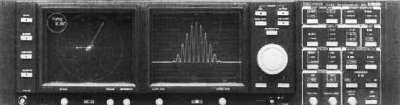

Существует много других полезных инструментов (в действительности предназначенных для телевещательной индустрии), которые можно с успехом использовать в видеонаблюдении. Немного понимания и готовности учиться — и вы сможете количественно определить множество особенностей видеокомпонентов или системы в целом. Некоторые инструменты представляют собой несколько измерительных устройств в одном корпусе Если вы всерьез задумываетесь о видеонаблюдении, то эти устройства следует рассматривать как ценные, необходимые для вашей профессии инструменты.

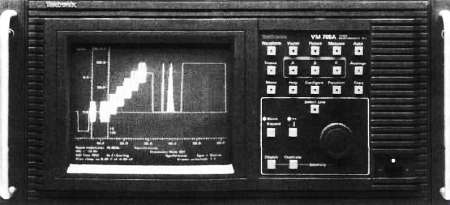

Рис. 4.27. Измерительный комплекс Tektronix VM700
Существует множество вариаций трех главных систем: PAL, NTSC и SECAM. В различных странах приняты полосы телевещания различной ширины, разные частоты цветовой поднесущей и звуковой несущей. Эти вариации обычно обозначаются при помощи суффикса, соседствующего с указанием системы, используемой в данной стране.
В приведенной ниже таблице 4.2 представлены варианты трех главных систем, а на следующих пяти страницах перечислено большинство стран мира и используемые в них стандарты.
Используя новые модели телевизоров и видеомагнитофонов, вы можете не беспокоиться о телевизионном стандарте, так как эти устройства автоматически находят нужный стандарт, но техническим специалистам, конечно, следует знать, какие используются стандарты.
Будем надеяться, что разновидностей новых цифровых стандартов в мире будет намного меньше.
Таблица 4.2
Эпоха телевидения высокой четкости (HDTV — High Definition Television) фактически уже наступила. В этой области проведены многочисленные эксперименты и испытания, и, что еще важнее, данная технология находится на таком этапе развития, когда возможно ее массовое производство. Во многих странах уже началось вещание HDTV, а охват старого аналогового ТВ постепенно сокращается. Предполагается, что окончательный переход к HDTV состоится в США к концу 2006 года, в Австралии — к концу 2008 года.
Будем надеяться, что вскоре такой же переход случится и в сфере видеонаблюдения.
Концепция высокой четкости требует примерно вдвое большего разрешения (горизонтального и вертикального, что дает повышение детализации в четыре раза) и нового формата изображения 16:9 (соотношение сторон кадра), в отличие от существующего формата изображения 4:3. Изменение формата изображения диктуется необходимостью совместимости с большинством киноформатов. Разрешение телевидения высокой четкости обеспечивает качество изображения, близкое к 35-мм фотопленке, а качество звука приближается к качеству компакт-диска.
Рис. 4.28. Сравнение HDTV и аналогового SDTV
Разработка HDTV велась уже более двух десятилетий, и первые тестовые передачи проводились в Японии, Европе и США.
В 1993 году была создана группа организаций и компаний, в которую вошли AT&T™, General Instrument Corporation™, Massachusetts Institute of Technology (MIT), Philips™, David Sarnoff Research Centre™, Thomson™ и Zenith™ и другие. Эта группа получила название Grand Alliance. Основной задачей, которую поставила перед собой группа Grand Alliance, была оценка существующих технологий и выбор ключевых элементов, которые составили бы основу будущей оптимальной системы HDTV.
