Установка баланса белого — это одна из самых тонких настроек при производстве мониторов и телевизоров, так как ее очень сложно произвести точно на глаз, который легко адаптируется. Для этого используются специальные цветовые калибраторы.
Видеомониторы для видеонаблюдения подразделяются на две основные группы: черно-белые и цветные. Впрочем, в последнее время стало сложно встретить черно-белые видеомониторы.
Согласно рекомендациям ТВ-стандартов, между черно-белыми и цветными видеомониторами должна сохраняться совместимость. Другими словами черно-белый видеосигнал может быть воспроизведен на цветном видеомониторе, а цветной видеосигнал — на черно-белом видеомониторе.

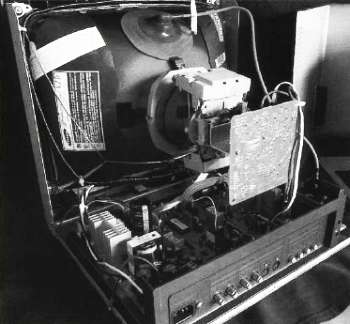

Черно-белые видеомониторы
Видеомониторы характеризуются размерами диагонали экрана, обычно выраженными в дюймах, иногда в сантиметрах. Черно-белые видеомониторы бывают самых разных размеров, чаще всего используются 9" (23 см) и 12" (31 см). Видеомониторы меньших размеров — 5" (13 см) и 7" (18 см) — не очень удобны, за исключением разве что систем заднего обзора, видеопереговорных систем, а также для регулировки заднего фокуса объективов. Большие мониторы чаще всего используются с видеомультиплексорами, доступны следующие размеры: 15" (38 см), 17" (43 см) и 19" (48 см). (20" — 51 см. Прим. ред.)

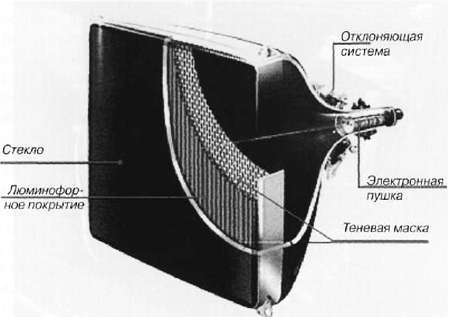

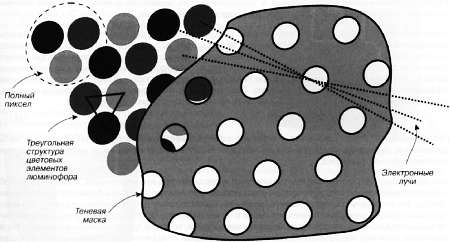

Наиболее популярный цветной монитор в видеонаблюдении имеет размер 14" (36 см) по диагонали.
Бывают и 9" мониторы (некоторые производители изготавливают и 10" кинескопы), которые часто гораздо дороже 14-дюймовых. Это объясняется тем, что массовое производство 14" кинескопов на внутреннем рынке снизило цены на кинескопы. Доступны также и большие цветные видеомониторы — 17" или 20", но они более высокого качества и более дорогие.
Многие инсталляторы предпочитают использовать 14" телевизор вместо соответствующего видеомонитора из-за выигрыша в цене. ТВ-приемники производятся сотнями тысяч и стали очень дешевыми. В этом случае вам понадобится ТВ-ресивер с аудио/видео (A/V) входом, так как в видеонаблюдении используется основная полоса видеосигналов.
Чтобы вывести изображение на экран, нужно выбрать A/V канал, в обход ТВ-тюнера. Если у ТВ-приемника нет A/V входа, то можно воспользоваться A/V входом видеомагнитофона, так как видеомагнитофон модулирует видеосигнал на выходе для метровых или дециметровых волн (обычно каналы 2, 3, 4 или 36).

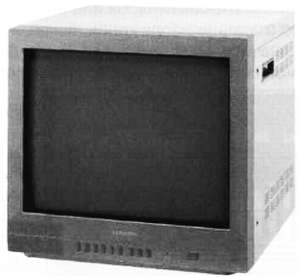

Рис. 6.6. Цветной видеомонитор 21"
Рис. 6.7. 9" цветной видеомонитор
Качество изображения телевизора иногда сравнимо с качеством монитора, а иногда — нет. Все зависит от кинескопа, качества ресивера и от входной полосы пропускания, которая обычно соответствует сигналу телевещания 5 МГц. Есть и еще один фактор, который следует учитывать: телевизоры обычно заключены в пластмассовые корпуса и не защищены от электромагнитного излучения соседних устройств. Как мы знаем, в системах видеонаблюдения
На передней панели видеомониторов обычно имеется четыре регулятора: «строчная синхронизация» (horizontal hold), «кадровая синхронизация» (vertical hold), «яркость» (brightness) и «контрастность» (contrast).
Схема строчной синхронизации настраивает фазу строчного синхроимпульса схемы видеомонитора относительно сигнала телекамеры.
Эффект от настройки строчной синхронизации похож на сдвиг картинки влево или вправо. Если фаза строчной развертки установлена слишком далеко, то в крайнем положении регулятора изображение становится неустойчивым и строчная синхронизация срывается. Аналогичный эффект может проявиться в случае, если мал размах строчных синхроимпульсов или они искажены при передаче по слишком длинному коаксиальному кабелю (падение напряжения, вызванное значительным сопротивлением, и завал высоких частот из-за значительной емкости). Последний эффект не может быть компенсирован регулировкой строчной синхронизации. Этой регулировкой можно только центрировать изображение.
Регулятор кадровой синхронизации настраивает фазу кадрового синхроимпульса. Это может потребоваться для компенсации различного положения кадровых синхроимпульсов от различных телекамер. Обычно видеомонитор настраивается на один видеосигнал, так что изображение остается стабильным. Однако если несколько несинхронизированных видеосигналов последовательно переключаются на данный видеомонитор, может проявиться нежелательный эффект, который называется picture roll (медленное перемещение изображения по вертикали). Пожалуй, это самый нежелательный эффект в видеонаблюдении. Он имеет место из-за неспособности видеомонитора быстро перестраиваться на различные сигналы по мере их переключения в последовательном или матричном видеокоммутаторе (этот вопрос обсуждается в разделе, посвященном видеокоммутаторам). Это также означает, что различные видеомониторы имеют различное время синхронизации (вхождения в синхронизм). Хорошие видеомониторы быстрее входят в режим кадровой синхронизации.
Рис. 6.8. Регуляторы типичного черно-белого видеомонитора
Рис. 6.9. Карманный тестовый генератор телевезионных сигналов — это очень удобно
В видеонаблюдении наиболее распространенным типом систем являются системы с переключением нескольких телекамер на один видеомонитор. Поэтому мы уделим побольше внимания рассмотрению синхронизации в видеонаблюдении.
