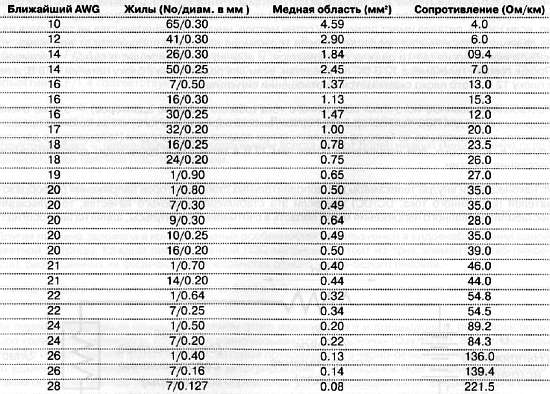

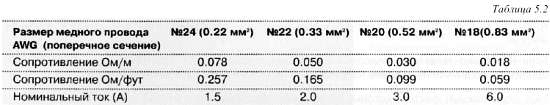

В качестве средства для простого расчета и справок здесь приводится таблица 5.3 со списком стандартных медных проводов, содержащая также ближайший AWG номер, наиболее распространенную многожильную технику, площадь сечения в мм2 и сопротивление в омах.
Камеры переменного тока обычно синхронизированы с сетью электропитания. Это значит, что частота полей синхронизирована с частотой сетевого питания. Если все камеры системы замкнуты на один и тот же
Для тонкой настройки полевой (вертикальной) фазы камер используется регулировка V-фазы. Регулировка V-фазы может помочь, даже если используется сетевое питание различной фазы, с ее помощью невозможно выровнять лишь полевой синхроимпульс камер относительно точки нуля сетевого питания. Для этого потребуется осциллограф с двумя каналами. Затем одна камера, к которой настраивается полевая регулировка монитора, считается опорной. V-фаза настраиваемой камеры устанавливается так, чтобы она совпадала с V-фазой опорной камеры.
Следует отметить, что вовсе не обязательно, чтобы все АС камеры были замкнуты на одну сеть. Все зависит от конструкции камеры и электронного обеспечения для такого соединения. Если вы сомневаетесь, спросите у своего поставщика.
Рис. 5.63. Для регулировки V-фазы телекамер, синхронизированных от сети, потребуется двухканальный осциллограф
Чтобы помочь специалистам по инсталляции, я собрал перечень инструкций, которые рекомендуется выполнить перед установкой камеры на позицию. Некоторые найдут этот список полезным, другие захотят добавить что-то еще, специфичное для их системы. Для многих выпущенных в последние годы интегрированных камер (фиксированных и поворотных), полный перечень и не понадобится, так как многое задается изготовителем. Однако, все еще попадаются такие установки, которые требуют тщательной проверки.
Итак, ниже следует перечень параметров, которые рекомендуется проверить перед инсталляцией камеры:
— Коннектор автодиафрагмы. Он обычно поставляется с камерой, а не с объективом. К сожалению, у производителей нет единых стандартов, и коннекторы автодиафрагмы бывают всяческих размеров и форм. Храните коннектор вместе с камерой. Если вы его потеряете, то найти запасной может оказаться не просто. А также храните схему выводов и проводов автодиафрагмы, которая обычно поставляется вместе с инструкциями к камере.
— Если используется DC-камера, то проверьте, где положительный, а где отрицательный конец сетевого штекера. Иногда верх — плюс, а иногда — минус. Есть такие DC-камеры, для которых вообще не обязательно знать
— Выполните настройку заднего фокуса в мастерской, особенно если используется зум-объектив. Делать настройку заднего фокуса на месте будет раз в десять сложнее. Следуйте процедуре, изложенной в разделе, посвященном настройке заднего фокуса, пока не наберетесь практического опыта.
— Выберите подходящий объектив для требуемого угла обзора. Для этого можно воспользоваться видоискателями, ручными калькуляторами, таблицами и пр. Учтите размеры ПЗС-матрицы, а также комбинацию камера/объектив и С- или CS-крепления.
— При инсталляции камеры настройте оптимальное для установленного расстояния изображение. Это не столь критично для объективов с фиксированным фокусным расстоянием, но инсталляторы иногда забывают настроить фокус камеры на месте или нечаянно поворачивают фокусировочное кольцо, а когда появятся трудности с фокусировкой, их не будет заметно днем при большой глубине резкости. Они проявятся ночью, когда глубина резкости минимальна, и тогда возникнут проблемы.
— Убедитесь в том, что установки автодиафрагмы подходят и для дневных, и для ночных условий освещенности. ALC-регулировка имеет значение только в том случае, если нужно отслеживать очень высококонтрастную сцену. Может потребоваться настройка уровня в зависимости от контрастности изображения.
— Приготовьте винты для камеры (если она инсталлируется в кожухе) и кронштейн. Это 1/4-дюймовые винты, 10–15 мм длиной. Иногда отсутствие таких простых вещей может затормозить работу.
— Убедитесь в том, что комбинация камера/объектив соответствует кожуху. Если используется вариообъектив, учтите, что при фокусировке на минимальное расстояние до объекта передняя панель объектива выдвинется вперед. Это не должно прибавить более 10 мм к длине объектива.
— Установите ID телекамеры в случае использования соответствующей модели.
— Если совместно с телекамерой с электронным затвором используется объектив с автодиафрагмой, то электронный затвор следует отключить. Если вы все же хотите использовать электронный затвор, то выбирайте объектив с ручной диафрагмой или с диафрагмой с сервоуправлением. Автодиафрагма и электронный затвор совместно работают не очень хорошо.
— В некоторых случаях потребуется выставить очень высокую скорость электронного затвора. Это обычно происходит тогда, когда ведется наблюдение за дорожным движением и требуется вести запись на видеомагнитофон или цифровой видеорегистратор. Обратите внимание на то, что при высокой скорости электронного затвора время экспонирования сокращается, что потребует большей освещенности на объектах, при этом может проявляться очень заметный вертикальный ореол.
— Отрегулируйте напряжение источнику питания телекамеры как требуется, то есть с учетом падения напряжения. Также рассчитайте ток, потребляемый всеми телекамерами, подключенными к источнику питания.
— Если используется телекамера с питанием 24 В переменного тока и нужна синхронизация, то может потребоваться подстройка V-фазы. Для этого вам будет нужен осциллограф и одна дополнительная телекамера. Эту операцию лучше всего проводить у себя в мастерской, а при установке на объекте следите за тем, чтобы телекамеры были подключены к одной фазе. В противном случае сдвиг фазы составит 120° (сдвиг фазы в трехфазной питающей сети).
