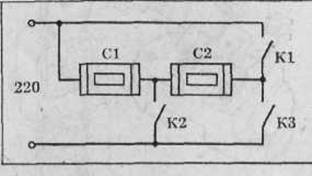

Рис. 24. Схема переключения спиралей конфорки: С1 и С2 – спирали;

К1, К2, КЗ – контакты переключателя

Если при включении в розетку (исправную) плитка не нагревается, причиной может быть неисправность любого элемента в ее электрической схеме – сетевого шнура, спирали конфорки, контактов регулятора или переключателя мощности. Принцип поиска неисправности в электроплитке рассмотрим более основательно, с тем чтобы использовать его как пример при ремонте других приборов, имеющих

переключатели режимов. В качестве примера выберем электроплитку с двухспиральной конфоркой и четырехпозпционным переключателем мощности, а поиск начнем с рассмотрения влияния возможных неисправностей на внешние проявления элементов плитки.

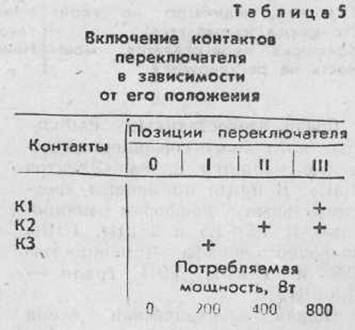

Горящая индикаторная лампочка снимает подозрение на обрыв в шнуре питания. Если же она не горит, то вероятнее всего обрыв в шнуре, обычно у вилки или у выхода из корпуса прибора, то есть в местах, наиболее часто изгибаемых. Если лампочка горит (шнур исправен), придется проверить другие элементы схемы. В случае отсутствия схемы ее легко составить, проследив цепи по монтажу в корпусе электроплитки. Очередность включения контактов определяется путем наблюдения их положения на каждой позиции переключателя (данные наблюдений приведены в табл. 5).

На основании общей схемы и таблицы включения контактов оцениваем влияние каждого элемента на каждом положении переключателя на режим работы конфорки. Конфорка нагреваться не будет: на позиции переключателя I при обрыве спиралей С1 и С2 или нарушении контакта КЗ переключателя; на позиции II при обрыве спирали С1 или нарушении контакта К2. На позиции ІІІ при обрыве спиралей С1 или С2 или нарушении контакта К1 конфорка будет нагреваться с мощностью, равной половине максимальной. Влияние каждого, неисправного элемента на режим нагрева конфорки сведем в табл. 6, что позволит нам решать обратную задачу – определить неисправный элемент по режиму нагрева конфорки на разных позициях переключателя.

На каждой позиции переключателя от каждого неисправного элемента будет проявляться специфичная только для этой неисправности совокупность режимов нагрева конфорки. Например, если конфорка нагревается только на позиции переключателя I (см. колонку 5 табл. 6), причиной неисправности является контакт К2. Только он полностью разрывает цепь питания конфорки как на позиции переключателя ІІ, так и на позиции III. Другой пример: конфорка нагревается только на позиции переключателя III и только на половинную мощность (см. колонку 2 табл. 6). Причина: обрыв в цепи спирали С1 (только элемент С1 разрывает полностью цепь на позициях I и II, а режим половинной мощности на позиции III дополнительно подтверждает выявленную причину).

Итак, мы научились без каких-либо специальных приборов выявлять неисправные элементы в зависимости от их влияний на разных позициях переключателя.

Если домашний мастер озадачен лишь восстановлением неисправного прибора без желания использовать каждый случай для накопления опыта, неисправность он может найти более простым путем, пройдя омметром или индикатором – пробником – по всей цепи электроплитки на всех позициях переключателя, начиная от штепсельной вилки. Элемент, имеющий обрыв, и будет неисправным. Плохой контакт переключателя можно обнаружить и без прибора – по нагару на нем или слабому усилию контактной пружины. Контакты зачищают мелкой наждачной бумагой, заводя узкую полоску ее между контактами и перемещая ее взад-вперед одновременно сжимая контактные пластины между собой.

Зачистив один контакт, наждачную бумагу поворачивают абразивной стороной к другому контакту.

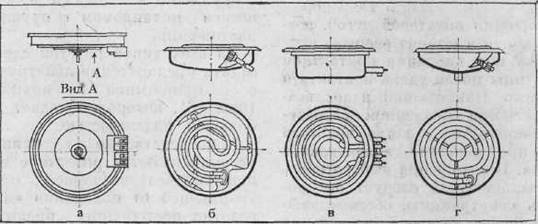

Ослабевшие пружины контактов переключателя подгибают, следя при этом, чтобы в отключенном состоянии зазор между контактами был не менее 2–3 мм. Перегоревшую конфорку заменяют на новую. При этом чугунную или штампованную конфорку желательно заменить на конфорку с ТЭНами. Для поиска неисправного эле онтактами был не менее 2– лю – аденоь на рік. ми ДН)?мента и устранения неисправностей можно воспользоваться и готовыми рекомендациями, типичными для многих случаев, приведенными в табл. 7.

Электроплиты. Это самые энергоемкие бытовые электроприборы. Отметим, что общая мощность всех реально имеющихся в квартире и одновременно включенных приборов обычно составляет не более 20–25 % мощности электроплиты.

Электроплиты подразделяются на напольные и настольные. Основные узлы электроплиты: конфорочная панель, жарочный шкаф и панель управления.

Среди отечественных напольных плит более совершенной моделью является плита «Электра 1001». В плите применены трехспиральные конфорки мощностью 1; 1,5; 1,5 и 2 кВт, ТЭНы жарочного шкафа – мощностью 0,8 и 1 кВт, ТЭН гриля – 1,5 кВт.

Общая электрическая схема плиты включает четыре независимые и одинаковые схемы управления конфорками, схему регулирования мощности ТЭНов жарочного шкафа, схему включения мотора с редуктором (для вращения шомпола гриля) и лампы освещения жарочного шкафа. Нагрев конфорок регулируется семипозиционными переключателями, режим гриля – бесступенчатым регулятором мощности.

Схема включения спиралей ТЭНа приведена на рис. 25. Включение контактов переключателя и мощность, потребляемая конфоркой типа ЭК4-145-1,0 мощностью 1 кВт, показаны на табл. 8.

Рис. 25. Схема переключения спиралей ТЭНа семипозиционным переключателем к трехспиральной конфорке типа ЭК4—145– 1,0: К1 – К4 – контакты переключателя; С1 – СЗ – спирали ТЭНа.

Возможные неисправности конфорок и переключателей их режимов аналогичны неисправностям электроплиток. Для замены или ремонта конструкция плиты «Электра-1001» обеспечивает простой доступ к любому элементу электрической схемы.

Перед тем как вскрыть плиту, необходимо отключить кабель ее питания от сети.

Рабочий стол электроплиты лежит на раме и прикреплен к ней в четырех точках по углам. В левом и правом передних углах стол крепится винтами-саморезами, а у задней стенки рамы имеет шарниры. Вывернув винты-саморезы, рабочий стол можно поднять подобно крышке рояля и подпереть его специальным стальным прутком, нижний конец которого шарнирно закреплен внутри корпуса платы у правой стенки.

Перед снятием конфорки нужно отсоединить от нее провода с пружинящими наконечниками и запомнить порядок их расположения на выводах конфорки. Для этого концы проводов имеют цветные метки, единые для всех конфорок. Элементы крепления конфорки приведены на рис. 26. Чтобы освободить конфорку, нужно отвернуть гайку заземляющего провода и гайку, прижимающую скобу. Учтем, что ржавую гайку легче отвернуть, если в ее резьбу ввести каплю машинного масла или керосина.

Рис. 26. Элементы крепления чугунной конфорки на рабочем столе электроплиты: 1 – конфорка: 2 – шпилька М6х40; 3 – кольцо манжета; 4 – рабочий стол;5– скоба; 6 – гайка; 7 – шайба; 8 – заземляющий провод; 9 – пружинная шайба
