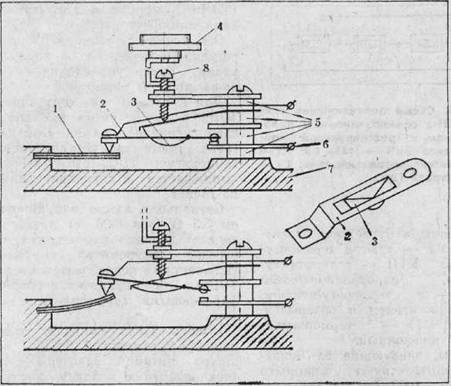

Тот же метод настройки применим и к другим типам утюгов. Разница будет лишь в конструкции механизма передачи вращения от ручки терморегулятора к его контактным пластинам.

Утюг с перегоревшим ТЭНом ремонту не поддается, так как ТЭН запрессован в подошву утюга. От такого утюга полезно снять для запчастей шнур, терморегулятор и лампочку.

Ростеры. Подобные приборы инфракрасного излучения широко используются для приготовления сандвичей, гренок, небольших порций шашлыков и других блюд. В корпусе прибора смонтированы нагревательные элементы (открытые спирали или ТЭНы), переключатель режимов, устройство выдержки времени и сетка для размещения обрабатываемых продуктов.

Расположение ТЭНов в наиболее распрострагшнном

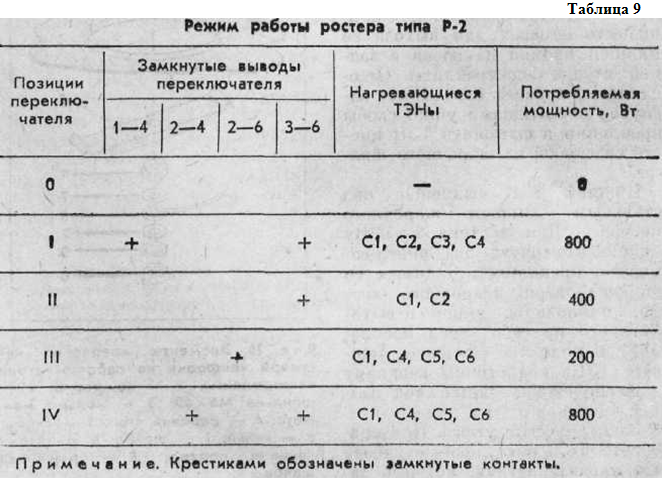

ростере Р-2 и его электрическая схема приведены на рис. 28. Режим работы ростера рассмотрен в табл. 9.

Самой неприятной неисправностью в ростере может быть перегорание ТЭНа, замену которому можно найти лишь в специализированной мастерской, и то, если повезет.

В этой ситуации придется перераспределить тепловую нагрузку между исправными ТЭНами, сохранив работу ростера на всех позициях переключателя, или в крайнем случае пожертвовать одним из режимов, имеющих наименьшую полезность. Решив вопрос с выбором режимов, следует продумать необходимые изменения в схеме переключения ТЭНов. Например, решено обойтись без режима длительного сохранения тепла (позиция III переключателя). Демонтируем ТЭН С5 (нижнего ряда) и ставим его на место перегоревшего ТЭНа. Точки А и Б соединяем перемычкой. Это изменение сохранит работу ростера на всех позициях, кроме третьей. При этом на позиции IV роль отсутствующего ТЭНа С5 будет выполнять ТЭН С2.

Рис. 28. Расположение ТЭНов в ростере Р-2 (а) и его электрическая схема (6): С1 – С6 – спирали ТЭНов;

П – переключатель режимов; Р – ограничительный резистор; КТ – контакты таймера

Можно также демонтировать ТЭН С2 и поставить его на место перегоревшего. Точки А и Б соединяем перемычкой. Ростер сохранит работу на всех режимах с той лишь разницей, что на позиции 1 вместо изъятого ТЭНа С2 будет работать ТЭН С5.

Возможны и другие варианты изменений в схеме, которые вы можете продумать самостоятельно.

Выводы ТЭНов соединены с проводами точечной сваркой. При перестановке ТЭНов провода следует откусывать не у самых выводов, а на расстоянии 40–50 мм от них, чтобы пайка проводников проводилась на удалении от концов ТЭНов и не расплавилась от их нагрева.

Соединения ТЭНов с противоположной от переключателя стороны выполнены ленточной шинкой. Ее нужно перерезать на расстоянии 15–20 мм от вывода ТЭНа. В шинке просверлить отверстие под винт МЗ, при помощи которого можно надежно соединить шинку с проводом.

Электрокофемолки. Электрическая кофемолка ударного действия (модели ИП-30, «Микма», «Заря» и др.) разбивает кофейные зерна вращающимся с большой скоростью двухлопастным ножом. В корпусе кофемолки размещены электродвигатель с помехоподавлиющим устройством и блокирующее устройство, отключающее двигатель при открытой крышке. Для уменьшения шума двигатель закреплен в резиновых амортизаторах. Необходимая частота вращения достигается режимом кратковременной перегрузки двигателя (30–50 с). Потребляемая двигателем мощность составляет 125–150 Вт. Сравните: мощность настольного вентилятора 22–45 Вт. Увеличение времени помола или несколько последовательных помолов при такой перегрузке приводят к сгоранию изоляции обмотки двигателя. Не редки случаи отключения двигателя из-за ослабления контактов в блокирующем устройстве или кнопке включения.

Для разборки кофемолки (на примере вышеуказанных моделей) необходимо с оси якоря двигателя отвинтить двухлопастный нож, что можно сделать,

придерживая якорь от свободного вращения. Для этой цели в нижнем конце оси якоря прорезан шлиц под отвертку, а в центре дна корпуса кофемолки – отверстие для доступа отвертки к этому шлицу. Вращать двухлопастный нож нужно в ту сторону, в которую он вращается при включенном состоянии! Остерегайтесь сорвать шлиц под отвертку в оси якоря: без его помощи кофемолку не разобрать. Под снятым ножом в центре чашки для зерен откроется шестигранная пластмассовая головка сальника, препятствующего попаданию молотого кофе внутрь кофемолки. Поворот этой головки против часовой стрелки на /4 оборота торцовым ключом (или осторожно, чтобы не раздавить головку, – пассатижами) освободит чашку. Под чашкой прессшпановая прокладка. Сняв ее, получим доступ к креплению двигателя. Надавив на скобу, прижимающую двигатель через резиновые амортизаторы к дну корпуса кофемолки, слегка повернув эту скобу в любую сторону (против или по часовой стрелке), освободим двигатель и извлечем его из корпуса кофемолки вместе с блокирующим устройством.

Сгоревшую статорную обмотку двигателя, выполненную на каркасе, можно перемотать. Неисправность блокирующего устройства и совмещенной с ним кнопки включения обычно устраняется простым подгибанием контактных пластин.

Пылесосы. В зависимости от назначения пылесосы изготавливаются двух типов: НП – напольные и ПР – ручные (штанговые, автомобильные и пылесосы-щетки).

Основные параметры пылесосов приведены в табл. 10.

Примечание. Вместимость пылесборника определяется количеством пыли, при котором расход воздуха уменьшатся на 60 % от первоначального значения.

Все модели пылесосов имеют ремонтопригодную конструкцию, удобный доступ к местам технического обслуживания и ремонта.

В корпусе пылесоса закреплен воздуховсасывающий агрегат – высокооборотный электродвигатель с центробежным вентилятором.

Типичные неисправности пылесоса – обрыв в шнуре, нарушение надежного контакта щеток с коллектором электродвигателя, неисправность выключателя, заклинивание дисков центробежного вентилятора.

Чтобы пылесос долго и надежно работал, нужно своевременно очищать пылесборник и фильтры. При заполненном пылесборнике резко падает разрежение, что приводит к непроизводительному увеличению времени уборки, расходу электроэнергии и ускоренному износу пылесоса.

Пылесос требует постоянного к себе внимания. Необходимо не реже чем раз в два года менять смазку подшипников двигателя пылесоса, ежегодно проверять состояние графитовых щеток.

Для, смены смазки необходимо воздуховсасывающий агрегат вынуть из корпуса пылесоса, снять кожух с вентилятора, отвернуть гайку на оси двигателя (гайка может иметь левую резьбу), снять с оси набор чередующихся алюминиевых дисков вентилятора (с лопастями и без лопастей), снять втулки, отделяющие диски один от другого. Нужно запомнить очередность расположения дисков и втулок, чтобы при сборке установить их строго в том же порядке.

Затем следует вывернуть винты, крепящие прижим подшипников двигателя, снять крышки. Удалить старую смазку и промыть подшипники бензином, следя, чтобы бензин не попал на обмотку. Заполнить подшипники смазкой ЦИАТИМ-202 (имеется в магазинах автодеталей). В крайнем случае можно обновить смазку без промывки. Для этого после заполнения подшипников новой смазкой несколько минут повращать якорь двигателя от руки, чтобы остатки старой смазки в подшипниках перемешались с новой, затем удалить эту смазку и вновь заполнить новой смазкой. Сборку воздуховсасывающего агрегата провести в обратной последовательности. Вращением якоря от руки убедиться, что вентилятор вращается свободно.
