Способ монтирования заземляющих устройств необходимо выбирать, исходя из нескольких критериев:

— общий объем работ;

— удаленность объекта от баз механизации;

— тип фунта;

— наличия механизированных устройств.

В случае если поблизости от мест проведения работ имеются водоемы, то на их дно можно уложить протяженные линии заземлителей, от которых кабельные или воздушные линии будут направляться к объектам.

Если работы происходят в стесненных условиях, допустим, при прокладке горизонтальных перемычек между несколькими вертикальными электродами, то траншею для укладки этих элементов конструкции придется

копать вручную.

ВИДЫ ЭЛЕКТРОМОНТАЖНЫХ, ЭЛЕКТРОУСТАНОВОЧНЫХ И ЭЛЕКТРОТЕХНИЧЕСКИХ МАТЕРИАЛОВ

Электромонтажные изделия

Что представляют собой электромонтажные изделия?

К электромонтажным относят изделия, с помощью которых производят монтаж электропроводки. Сюда следует включить дюбеля, скобки, полоски и полоски-пряжки, электромонтажные трубки, изготовленные из поливинилхлоридного пластиката, гильзы ГАО, изолирующие колпачки, выполненные из полиэтилена, крюки для подвески светильников, фарфоровые втулки, воронки, кабельные наконечники (рис. 12).

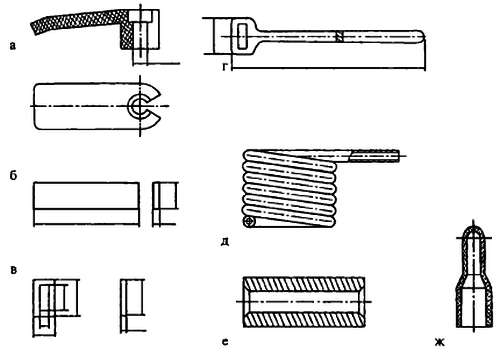

Рис. 12. Электромонтажные изделия:

_{а — скобки У641 и У-642; б — полоски; в — пряжки; г — полоски-пряжки; з — электромонтажные трубки; е — гильзы ГАО; ж — изолирующие колпачки}

Где при монтаже электропроводки используются дюбеля?

Дюбеля обычно применяются для того, чтобы закреплять опорные конструкции, коробки, некоторые элементы, входящие в систему открытой электропроводки, дюбеля бывают нескольких видов:

— стальные гвоздеобразные ручной забивки типа ДГР;

— пластмассовые;

— распорные;

— с волокнистым наполнителем.

Дюбеля ручной забивки имеют в своей структуре стержень, диаметр которого составляет 3,5 мм при длине 25 или 35 мм. В последнее время в продажу поступили дюбеля, длина которых составляет 100 мм или больше. Допустимая нагрузка на один дюбель должна быть не более 10–80 кгс. В основание дюбель обычно забивают с помощью молотка или оправки.

Дюбеля разновидностей У656-У678 представляют собой гильзу, отлитую из пластика, в которой находится шуруп либо саморез. В этом случае дюбель крепится в просверленном гнезде за счет этой гильзы, которая расширяется по мере того, как в нее вкручивается шуруп.

Каково предназначение скобок?

Скобки бывают различных марок, однако все они используются для того, чтобы крепить плоские провода или кабели. Причем сечение проводов не должно превышать 6 мм² как при открытой, так и при закрытой схеме электропроводки.

Если скобку необходимо прикрепить к бетонной или кирпичной стене, то это делают с помощью специальных дюбель-гвоздей, диаметр которых составляет 3,5 мм. В этом случае нужно использовать оправку.

Где используют полоски и полоски-пряжки?

Данные изделия рассчитаны

для крепления кабелей или проводов к основанию при проведении открытой электропроводки. В этом случае под провод нужно в обязательном порядке уложить изоляционную прокладку, которая чаще всего представляет собой электрокартон, таким образом, чтобы она с каждой стороны провода выступала приблизительно на 5–7 мм.

Для чего нужны электромонтажные трубки ХВТ?

Данную разновидность крепежного материала используют для изготовления дополнительной изоляции токоведущих жил кабелей и проводов. Обычно внутренний диаметр такой трубки указывают в обозначении. Стандартные диаметры следующие: 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 и 22 мм. При этом такие трубки имеют толщину стенок от 0,4 до 1,15 мм.

Как использовать гильзы ГАО?

Эти гильзы применяются для того, чтобы соединять между собой однопроволочные жилы как проводов, так и кабелей, сечение которых находится в промежутке от 2,5 до 10 мм². Фактически гильзы представляют собой трубки, изготовленные из алюминия, причем их внутренняя поверхность может быть в заводских условиях смазана кварцевазелиновой пастой.

Для чего применяются изолирующие колпачки из полиэтилена?

Данные изделия используются для того, чтобы места соединения проводов (причем их сечение не должно превышать 4 мм²) были тщательно изолированы при нахождении в ответвительных коробках. В случае если соединение было проведено с помощью скрутки, сварки или опрессовки в гильзах, то места соединений нужно тщательно промазать битумной массой или клеем, лишь после этого на них можно надевать колпачки. Промазывать следует для того, чтобы колпачки плотно сидели на месте соединения, а также для предохранения проводов от коррозии.

Как нужно выбирать крюки для подвески светильников?

Данный выбор зависит от типа перекрытия, в котором будет находиться этот конструктивный элемент. Если в железобетонном перекрытии оборудованы пустоты, то в этом случае подойдут «ломающиеся» крюки видов У623, У628 (рис. 13).

Рис. 13. Крюки для подвески светильников:

_{а — типов У623 и У628; б — типов У625 и У629; в — к деревянному перекрытию; г — проволочный}

Как правило закреплять крюк для подвески светильника?

Коромысло крюка нужно разместить в отверстии, подготовленном специально для этой цели. Под действием собственной силы тяжести коромысло повернется и примет горизонтальное положение. Таким образом крюк для светильника будет закреплен достаточно прочно. Если необходимо установить аналогичный крюк в перекрытие, изготовленное из древесины, то для этой цели нужно использовать крюк, снабженный резьбой по дереву. Между прочим, такую конструкцию можно изготовить и самостоятельно.
