Электричество: просто и безопасно [в вопросах и ответах]

Коллектив авторов

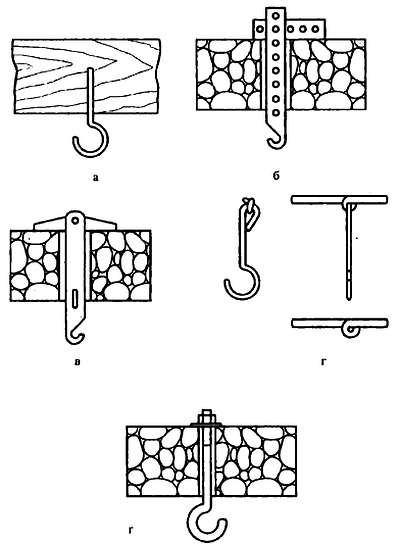

Для того чтобы крюк мог выдержать массу светильника, он должен иметь следующие размеры: внешний диаметр полукольца должен составлять 35 мм, расстояние от перекрытия до места загибания крюка — не превышает 12 мм. Если крюк изготовлен из круглой стали, то его диаметр должен быть не менее 6 мм. Крюк диаметром 4 мм начнет постепенно разгибаться, если на него будет действовать нагрузка в 50 кг. Такую конструкцию тоже можно использовать, однако в этом случае масса светильника будет ограничена порогом в 10 кг.

Если крюк изготовлен из металла, то его нужно дополнительно изолировать, надев на него трубку, выполненную из поливинилхлоридных материалов.

При этом крюк, устанавливаемый в перекрытие из древесины, вообще не нуждается в изоляционном слое. При установке крюка в массив древесины нужно ввернуть в опору веем участком с изготовленной резьбой плюс 10–15 мм. Кроме того, на штырь крюка нужно надеть телефонный фарфоровый изолятор ТФ-16.

Для чего используют фарфоровые втулки?

Размеры данных изделий бывают различными — ВТК-9, ВТК-11, ВТК-13, ВТК-16, ВТК-18, ВТК-20, ВТК-23, ВТК-30 (цифра означает внутренний диаметр втулки в мм). Их используют для оконцевания изоляционных трубок в местах, где они выходят из стен или перекрытий. Кроме того, фарфоровые втулки используют для того, чтобы предохранить провода или кабели от различных механических повреждений.

Для чего предназначены воронки?

Воронки предназначены для того, чтобы оконцевать изоляционные трубки в местах вводов в сырые и особо сырые помещения. Кроме того, они применяются для того, чтобы обойти препятствие с помощью открытых проводов, а также для вывода провода или кабеля наружу в случае если изготавливается скрытая проводка. В стенки, изготовленные из древесины, воронки нужно вставлять очень плотно в отверстия, предварительно проделанные в массиве древесины.

Для чего предназначены кабельные концевые наконечники?

Такие изделия используются для оконцевания многопроволочных жил, изготовленных из меди, сечение которых составляет 1–2,5 мм² (рис. 14). На жилах данный вид наконечников крепят с помощью обжатия.

Рис. 14. Наконечник кабельный концевой

Где может пригодиться изоляционная лента?

Такую ленту используют для изоляции проводов. Обычно используют одностороннюю ленту, пропитанную каучуком, шириной 10, 15 или 20 мм. Кроме того, достаточно часто используют другой тип изоляционной ленты, основу которой составляет хлопчатобумажная ткань, тщательно пропитанная клейким веществом.

Где применяют ответвительные коробки?

Такие электромонтажные изделия необходимы для изготовления ответвления, протягивания и соединения проводов в процессе изготовления внутренней или внешней проводки (рис. 15).

Рис. 15. Ответвительная коробка

Конструкция такой коробки представляет собой корпус,

изготовленный из пластмассы или металла, который закрывается крышкой, выполненной из аналогичного материала. Некоторые из подобных конструкций снабжены специальным уплотнением, которое в процессе прокладывания проводов выламываются.

Если вы собираетесь сооружать скрытую проводку с помощью проводов АППВ или им подобных, то необходимо использовать коробки типов У197, У198, У419, У191. Если же проводка будет открытая с использованием плоских проводов и провода АПРФ, то в этом случае необходимо приобретать ответвительные коробки марок У191, У194, У419. В случае если для проводки используются кабели АВВГ, АНРГ, то нужно использовать коробки КОР-73.

Коробки и закладные кольца, в которых размещаются выключатели, переключатели и штепсельные розетки, при изготовлении скрытой электропроводки должны быть изготовлены из металла или пластмассы. Лучше всего устанавливать данные изделия в процессе строительства здания.

Где используют силовые ящики?

В качестве вводного устройства в частных, а также в многоквартирных домах используют силовые ящики. Кроме того, они служат для предохранения электроприемников и распределения электрической энергии (рис. 16).

В индивидуальном строительстве обычно используют ящики ЯВП2-60 и ЯВРМ-6122. Вполне допустимо использовать ящики аналогичных модификаций, например ЯРП11-302 или ЯБПВУ-1М.

Данные изделия способны нормально функционировать при температуре воздуха от -40 до +45 °C.

Рис. 16. Силовой ящик:

_{1 — корпус; 2 — рубильник; 3 — предохранители}

Где устанавливают силовые ящики?

Силовой ящик должен располагаться на внешней стороне наружной стены дома. Обычно рукоятка данного рубильника находится справа. Вполне допустимо, что ящик будет размещаться не строго вертикально — можно его отклонить от вертикальной линии, но не более чем на 5°.

Каким образом функционирует силовой ящик?

Как правило, силовой ящик устроен таким образом, что позволяет обеспечить блокировку рубильника с крышкой так, что при включенном рубильнике крышку нельзя открыть. Если же крышка будет снята, то рубильник нельзя включить без нарушения данной блокировки.

В конструкции ящика могут быть ввод и присоединение сверху или снизу кабелей и проводов. При этом провода или кабели должны находиться в трубах и быть изготовлены из алюминиевых или медных жил с резиновой или пластмассовой изоляцией. Сечение жил в этом случае должно составлять не более 50 мм² на одну фазу, а номинальная сила тока будет равна 100 А.

Если вам необходимо подключить к своему ящику сразу несколько строений, например жилой дом, сарай и баню, то их нужно присоединять в цепочку (рис. 17).
