Электричество: просто и безопасно [в вопросах и ответах]

Коллектив авторов

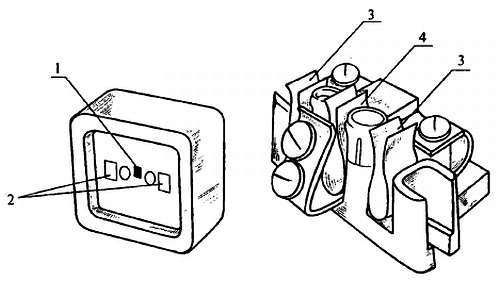

В крышке такой розетки имеются два отверстия, в которые вставляются рабочие штифты вилки.

Третье отверстие предназначено для того, чтобы подключить к нему зануляющий контакт.

Защитный штифт обычно длиннее рабочих. Благодаря такому конструктивному решению при вставлении вилки в розетку в первую очередь будет происходить зануление электрического оборудования, и лишь после этого его включение. То же самое можно сказать и о процессе выключения, то есть сначала отключается питание электроприбора, а в последнюю очередь — зануляющий контакт.

Где

используют электроустановочные блоки?

Электроустановочный блок представляет собой конструкцию, в которой находятся выключатель и розетка. Они распространены достаточно широко благодаря тому, что ими очень удобно пользоваться (рис. 26).

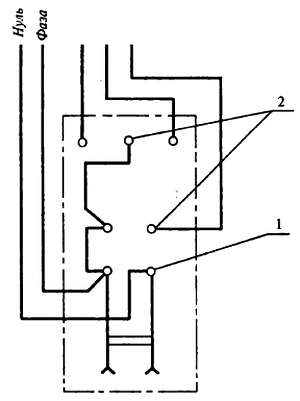

Рис. 26. Схема присоединения блока выключателя с розеткой:

_{1 — контактные зажимы розетки; 2 — контактные зажимы выключателей}

По своему устройству блоки выключателей с розеткой являются пластмассовой или же металлической коробкой, в которую установлены два или три выключателя и розетка. Достаточно часто подобные блоки размещают в прихожей или коридоре. Ими обычно пользуются для обеспечения освещением ванной комнаты или туалета. Есть два основных вида таких конструкций: БВР-2 (БВР-3) и БСУЗ, со стандартными размерами — 81х147х28 мм и 190х88х44 мм соответственно.

Какова конструкция резьбового патрона?

Корпус данного изделия изготовлен из керамики или пластмассы. В нем находятся резьбовая гильза и вкладыш. На вкладыше установлены два контакта — центральный и боковой. Если же гильза находится под напряжением, то она дополнительно изолируется, поэтому к ее проводящим частям нельзя прикасаться.

Производятся конструкции патронов самых разных типов — подвесные, потолочные, для установки в стене и т. д.

Электротехнические материалы

Без различных электротехнических материков подключиться к электросети не представляется возможным. Провода и кабели предназначены для того, чтобы передавать электрическую энергию, а также с их помощью объединяются в одну систему различные элементы проводки. Кроме того, сюда следует отнести электроизоляционные материалы, установочные и крепежные изделия, припой, разного рода мастики и лаки.

Провода

Что представляет собой провод?

В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.

Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.

Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок

или прокладки электропроводки, изготавливают из меди или алюминия. В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.

Какие бывают сечения проводов?

Стандартные сечения медных жил бывают следующими:

0,5; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 800 мм².

Алюминиевые провода будут иметь такие же сечения, только их начинают изготавливать с сечения 2,5 мм².

Если сечение медного провода не превышает 10 мм², то он может быть как однопроволочным, так и многопроволочным.

Аналогичное утверждение верно и для алюминиевых проводов с сечением не более 25 мм². Жилы большего сечения всегда будут многопроволочными.

Основные конструкции проводов приведены на рис. 27.

Рис. 27. Конструкции проводов:

_{а — ПВ, АПВ; б — ППВС, АППВС, ПППС, АЛППС; в — ППВ, АППВ, ППП, АПЛП, АППР; г — ПР, АПР; д — ПРД, ПРВЖе — ПУНП; ж — ПРФ, ПРФя; АП РФ; 1 — токопроводящая жила; 2 — изоляция жилы; 3 — разделительное основание; 4 — оплетка из хлопчатобумажной ткани; 5 — оплетка для ПРД из хлопчатобумажной пряжи, для ПРВД из ПВХ пластиката; 6 — оболочка из ПВХ-пластиката; 7 — обмотка хлопчатобумажной пряжей; 8 — скрутка жил и обмотка бумажной пряжей; 9 — металлическая оболочка с фальцованным швом из сплава АМН или латуни}

Какие бывают провода?

Провода классифицируются в первую очередь по наличию изоляционного слоя — голые и изолированные. В случае с изолированным проводом жила, по которой будет проходить электрический ток, должна находиться в оболочке из резины, поливинхлорида или винипласта.

Для того чтобы провод был тщательно защищен от разного рода механических повреждений или воздействия внешней среды, изоляция бывает покрыта оплеткой из хлопчатобумажного материала, которую предварительно пропитывают противогнилостным составом.

Если изоляция провода, который проложен на вибрирующем механизме или же на участке, где имеется риск повреждения, то он должен иметь дополнительную защиту, изготовленную из оплетки из стальной оцинкованной проволоки.

Какие бывают марки проводов?

По маркировке провода можно многое узнать о его ключевых характеристиках:

— А — голый, изготовленный из алюминия, многопроволочный, площадь сечения жил находится в промежутке от 16 до 25 мм²;
