• величине сопротивления звуковой катушки;
• конструкции механико-акустической системы.
В настоящее время наиболее широкое распространение имеют электродинамические, электростатические, ленточные и изодинамические громкоговорители.
Электродинамические громкоговорители
Электродинамические громкоговорители катушечного типа имеют наибольшее распространение. Принцип их действия основывается на взаимодействии магнитных полей токов звуковой катушки и постоянного магнита. В зависимости от величины тока в катушке происходят ее колебания. Диффузор, жестко соединенный со звуковой катушкой, повторяет эти колебания и заставляет колебаться окружающий воздух, создавая тем самым звуковые волны. В зависимости от способа создания магнитного поля различают громкоговорители с постоянным магнитом и с подмагничиванием.
Классификация этих головок обычно производится в зависимости от воспроизводимого диапазона частот:
Широкополосные от 50…100 Гц до 16…20 кГц. Для улучшения воспроизведения высших частот такие головки часто имеют дополнительный диффузор в виде небольшого конуса, вклеенного в основной диффузор головки. Головки с номинальной мощностью 3…4 Вт воспроизводят наиболее широкий диапазон частот, а малой мощности — более узкий.
Низкочастотные от 20…40 Гц до 500… 1000 Гц, головки имеют значительные размеры и рассчитаны на подведение электрической мощности 5…50 ВЧА. Эффективность излучения низших частот возрастает с увеличением размера диффузора и повышения гибкости подвижной системы.
Среднечастотные 300…500 Гц до 5000…8000 Гц.
Высокочастотные 1000…5000 Гц до 16000…30000 Гц.
Мощность среднечастотных и высокочастотных головок меньше, чем у широкополосных. Это связано с тем, что в реальном звуковом сигнале, содержащем речь, музыку, максимальную энергию несут звуки низших частот.
Использовать электродинамические головки прямого излучения без акустического оформления не рекомендуется. В этом случае происходит резкое ослабление излучения низших частот звукового диапазона.
Головки прямого излучения электродинамического типа имеют достаточно высокие параметры и относительно просты по конструкции. И это при том, что КПД у них довольно низкий и меньше, чем у электромагнитных головок.
Маркировка
Маркировка отечественных громкоговорителей основывается на буквенно-цифровой системе. В нее входят несколько элементов: на первом месте стоит цифра, указывающая номинальную мощность в вольтамперах, на втором — буква Г — громкоговоритель, за ней буква, соответствующая типу электромеханической системы преобразования электрических сигналов в акустические (Д — динамическая, Л — ленточная, Э — электростатическая, П — пьезоэлектрическая и т. д.). Цифры (одна или две), стоящие после этих букв, обозначают номер разработки громкоговорителя данного типа. После номера иногда стоят цифры, соответствующие частоте механического резонанса подвижной системы в герцах. В конце маркировки встречаются буквы Т или Е (Т — тропическое исполнение, Е — для работы при повышенных вибрациях).
Отечественная промышленность выпускает громкоговорители разных типов, различной мощности в зависимости от их применения: для массовых приемников, телевизоров и магнитофонов, для вещания на площадях, улицах и для прочего. Радиолюбители при конструировании радиоэлектронной аппаратуры чаще используют электродинамические громкоговорители, так как они являются более доступными в плане приобретения.
Качество работы громкоговорителя обычно проверяют на слух. Для этого прослушивают качественную фонограмму при достаточной громкости. Звуковоспроизведение должно быть чистым. Не должно быть заметных частотных искажений, хрипов и дребезжания (нелинейные искажения). У хороших громкоговорителей неравномерность частотной характеристики не превышает 10 дБ. Для низкочастотных и широкополосных головок частота резонанса в зависимости от конструкции составляет 30… 100 Гц. Ниже частоты резонанса головка практически не излучает звук. Поэтому, чем ниже частота резонанса, тем лучше качество головки. Наиболее низкую частоту резонанса имеют головки с резиновым гофром диффузора.
Схемы включения громкоговорителей в каскады радиоэлектронных устройств
Громкоговорители могут включаться в радиоэлектронные схемы с помощью трансформатора, конденсатора или непосредственно в выходную цепь. Включение громкоговорителей через трансформатор в транзисторный

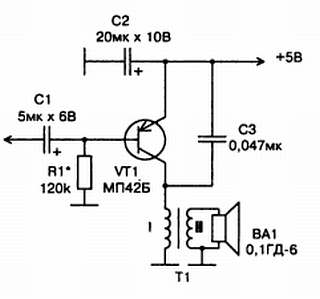

Рис. 3.14. Принципиальная схема однотактного транзисторного УЗЧ с трансформаторным выходом

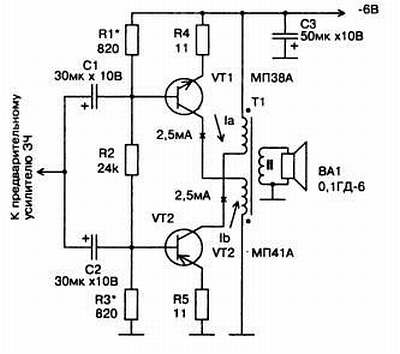

Рис. 3.15. Принципиальная схема двухтактного транзисторного УЗЧ с трансформаторным выходом
Рис. 3.16. Принципиальная схема двухтактного транзисторного УЗЧ максимальной мощностью 0,150 Вт с автотрансформаторным включением громкоговорителя
Громкоговоритель можно включать в УЗЧ и без выходного трансформатора. Варианты включения громкоговорителя без трансформатора в транзисторные УЗЧ показаны на рис. 3.17. В схеме рис. 3.18 в качестве громкоговорителя использован наушник ДЭМ-4М, а в схеме рис. 3.19 — самодельный громкоговоритель на базе электромагнитного микрофона ДЭМШ-1А. К мембране микрофона припаяна игла, которая соединяется с диффузором. Интересна схема рис. 3.20, где в коллектор и эмиттер выходного транзистора включены громкоговорители.

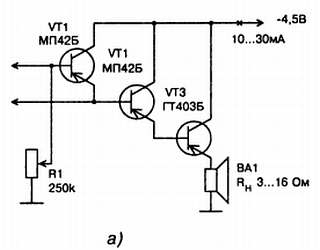

Рис. 3.17. Принципиальная схема однотактного транзисторного УЗЧ с непосредственным включением громкоговорителя:
а — в эмиттерную цепь выходного транзистора; б — в коллектор выходного транзистора с питанием 1,5 В
Рис. 3.18. Принципиальная схема однотактного транзисторного УЗЧ с использованием электромагнитного микротелефонного капсюля ДЭМ-4М в качестве громкоговорителя
Рис. 3.19. Принципиальная схема однотактного транзисторного УЗЧ с использованием громкоговорителя, изготовленного на базе электромагнитного микрофона ДЭМШ-1А
Рис. 3.20. Принципиальная схема однотактного транзисторного УЗЧ с непосредственным включением двух громкоговорителей, одного в коллектор, а другого в эмиттер выходного транзистора
