Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+». На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип.

При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 2.1).

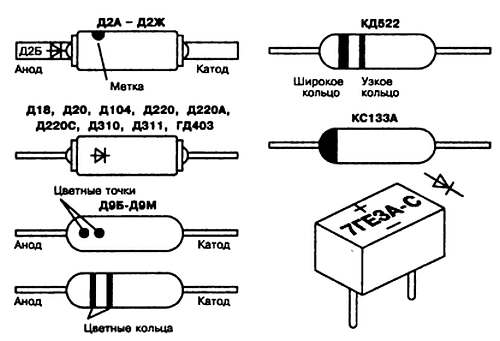

Рис. 2.1. Нанесение

цветового кода на диоды

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 2.1).

Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

Таблица 2.1. Цветовая маркировка полупроводниковых диодов

< image l:href="#"/>

_{* Цвет корпуса коричневый}

2.2. Транзисторы

Общая характеристика

В современном понимании транзистор — это полупроводниковый прибор с двумя или более р-n переходами и тремя или более выводами, предназначенный для усиления, генерирования и преобразования электрических колебаний.

Наиболее широкое применение в радиолюбительских конструкциях находят биполярные и полевые транзисторы. У полевых транзисторов управление выходным током производится с помощью электрического поля, отсюда и название, полевые. Эти транзисторы имеют три электрода: исток, затвор и сток. Электроды полевого транзистора в определенной степени соответствуют электродам биполярного транзистора — эмиттеру, базе и коллектору. Достоинством полевого транзистора является то, что ток входного электрода (затвора) очень мал. Это определяет высокое входное сопротивление каскадов на этих транзисторах и тем самым устраняет влияние последующих каскадов схемы на предыдущие.

Еще одно достоинство этих транзисторов — низкий уровень собственных шумов, что дает возможность использовать полевые транзисторы в первых каскадах высококачественных усилителей звуковой частоты.

Основная классификация транзисторов

Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам. Эти параметры определяют их основные области применения. По мощности транзисторы делят на транзисторы малой, средней и большой мощности, а по частоте — низкочастотные, среднечастотные, высокочастотные и сверхвысокочастотные. По исходному полупроводниковому материалу — германиевые и кремниевые.

Основными параметрами биполярных транзисторов являются:

• статический коэффициент усиления по току  в схеме

с общей базой;

• статический коэффициент усиления по току  в схеме с общим эмиттером. Параметры и связаны зависимостями вида  = /(1 — ) или  = /(1 + );

• обратный ток коллектора I_ко;

• граничная f_гр и предельная f_h21 частоты коэффициента передачи тока.

Основными параметрами полевых транзисторов являются:

• напряжение отсечки U_o— приложенное к затвору напряжение, при котором перекрывается сечение канала;

• максимальный ток стока I_с.макс;

• напряжения: между затвором и стоком U_зс, между стоком и истоком U_си и между затвором и истоком U_зи;

• входная С_вх, проходная С_пр и выходная С_вых емкости.

Система обозначений

Встречаются транзисторы (биполярные), которые имеют старую, введенную до 1964 г. систему обозначений. По старой системе в обозначение транзистора входит буква П и цифровой номер. По номеру транзистора можно определить, для каких каскадов радиоэлектронной конструкции он разработан. Если перед буквой П стоит буква М, то это значит, что корпус транзистора холодносварочной конструкции.

Расшифровка типов транзисторов по номеру следующая:

Низкочастотные (до 5 МГц):

• 1…100 — германиевые малой мощности, до 0,25 Вт;

• 101…201 — кремниевые до 0,25 Вт;

• 201…300 — германиевые большой мощности, более 0,25 Вт;

• 301…400 — кремниевые более 0,25 Вт.

Высокочастотные (свыше 5 МГц):

• 401…500 — германиевые до 0,25 Вт;

• 501…600 — кремниевые до 0,25 Вт;

• 601…700 — германиевые более 0,25 Вт;

• 701…800 — кремниевые более 0,25 Вт.

Например, П416Б — транзистор германиевый, высокочастотный, малой мощности, разновидности Б; МП39Б — германиевый транзистор, имеющий холодносварочный корпус, низкочастотный, малой мощности, разновидности Б.

В новой системе обозначений используется буквенно-цифровой шифр, который состоит из 5 элементов:

1 элемент системы обозначает исходный материал, на основе которого изготовлен транзистор и его содержание не отличается от системы обозначения диодов, то есть Г или 1 — германий, К или 2 — кремний, А или 3 — арсенид галлия, И или 4 — индий.
