При отсутствии динамического микрофона радиолюбители часто используют вместо него обычный электродинамический громкоговоритель (рис. 3.6).

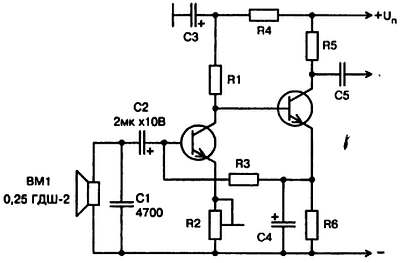

Рис. 3.6. Принципиальная схема включения на входе УЗЧ громкоговорителя в качестве микрофона
Электромагнитные микрофоны

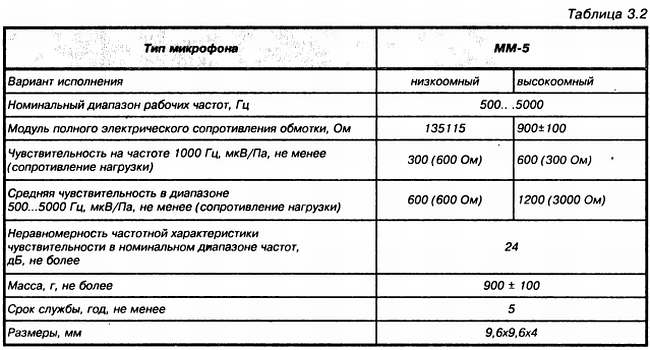

Для усилителей низкой частоты, собранных на транзисторах и имеющих низкое
Рис. 3.7. Принципиальная схема включения на входе УЗЧ электромагнитного наушника в качестве микрофона
Рис. 3.8. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на транзисторах
Рис. 3.9. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на операционном усилителе
Электретные микрофоны
В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот: 30…20000 Гц. Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.
Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата. Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям. Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333. Для радиолюбителей наибольший интерес представляет коденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение. Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.
Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга. Микрофон не допускает ударов и сильной тряски. В табл. 3.3 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов. На рис. 3.10 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

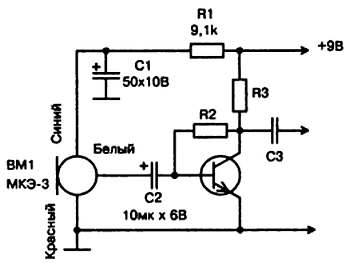

< image l:href="#"/>Рис. 3.10. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ
Угольные микрофоны
Невзирая на то что угольные микрофоны постепенно вытесняются микрофонами других типов, но благодаря простоте конструкции и достаточно высокой чувствительности они все еще находят свое место в различных устройствах связи. Наибольшее
Рис. 3.11. Принципиальная схема включения угольного микрофона с использованием трансформатора
В этой схеме трансформатор должен быть повышающим и для угольного микрофона с сопротивлением R = 300…400 Ом его можно намотать на Ш-образном железном сердечнике с сечением 1…1,5 см2. Первичная обмотка (I) содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм, а вторичная (II) — 400 витков ПЭВ-1 диаметром 0,08…0,1 мм. Угольные микрофоны в зависимости от их динамического сопротивления делят на 3 группы:
1 … низкоомные (около 50 Ом) с током питания до 80 мА;
2 … среднеомные (70… 150 Ом) с током питания не более 50 мА;
3 … высокоомные (150…300 Ом) с током питания не более 25 мА.
Из этого следует, что в цепи угольного микрофона необходимо устанавливать ток, соответствующий типу микрофона. В противном случае при большом токе угольный порошок начнет спекаться и микрофон испортится. При этом появляются нелинейные искажения. При очень малом токе резко снижается чувствительность микрофона. Угольные капсюли могут работать и при пониженном токе источника питания, в частности, в усилителях на лампах и транзисторах. Снижение чувствительности при пониженном питании микрофона компенсируется простым повышением коэффициента усиления усилителя звуковой частоты. В этом случае улучшается частотная характеристика, значительно снижается уровень шумов, повышается стабильность и надежность работы. Вариант включения угольного микрофона в усилительный каскад на транзисторе дано на рис 3.12.
Рис. 3.12. Принципиальная схема включения угольного микрофона на входе транзисторного У3Ч
Вариант включения угольного микрофона в сочетании с транзистором на входе лампового усилителя звуковой частоты по схеме рис. 3.13 позволяет получить большое усиление по напряжению.
Рис. 3.13. Принципиальная схема включения угольного микрофона на входе гибридного УЗЧ, собранного на транзисторе и электронной лампе
3.4. Громкоговорители
Общая характеристика
Громкоговорители сейчас чаще называют сокращенно по названию одного из широкораспространенных типов громкоговорителей, электродинамического — «динамик». Основные конструкции громкоговорителей такие же как и у телефонных наушников, но есть и оригинальные конструкции. Громкоговоритель обычно состоит из двух основных частей: головки и акустического оформления. Головка громкоговорителя преобразует электрические сигналы в акустические и является самостоятельным узлом громкоговорителя. Громкоговорители могут содержать одну или несколько излучающих головок, необходимое акустическое оформление, пассивные электрические устройства (фильтры, трансформаторы, регуляторы и др.). Применение акустического оформления позволяет повысить качество излучения звука. Головки различаются как по принципу действия, так и по конструкции.
Громкоговорители и электроакустические головки характеризуются такими основными параметрами: номинальной мощностью, номинальным диапазоном частот, частотной характеристикой, полным электрическим сопротивлением, стандартным звуковым давлением и др.
Громкоговорители обычно делят по следующим основным признакам:
• принципу электромеханического преобразования сигналов в акустические;
• типу РЭА, где они используются;
• ширине воспроизводимого диапазона частот;
• мощности;
