Единицей электрической емкости конденсатора в системе СИ является фарада. Сокращенно обозначается буквой Ф. Названа в честь английского физика Майкла Фарадея. В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад (1мкФ =10– 6 Ф; 1 нФ = 10– 9 Ф; 1 пФ = 10– 12 Ф; 1 мкФ = 103 нФ = 106 пФ). В старой радиотехнической литературе использовалась единица емкости — сантиметр: 1 см = 1,11·10– 12 Ф = 1,11·10– 6 мкФ = 1,11 пФ.
Конденсаторы, как и резисторы, бывают постоянные и переменные (КПЕ — конденсатор переменной емкости). Переменные конденсаторы бывают в виде нескольких блоков и подстроечные.
Основные параметры
Основными параметрами конденсаторов являются: номинальная емкость (Сном), которая обычно указывается на корпусе конденсатора, температурный коэффициент емкости (ТКЕ) и номинальное напряжение (Uном). Номинальное напряжение — это максимальное допустимое постоянное напряжение, при котором конденсатор способен работать длительное время, сохраняя параметры неизменными при всех установленных для него температурах. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе. При работе конденсатора в схемах переменного тока его номинальное напряжение, указанное на корпусе, должно в 1,5…2 раза превышать предельно допустимое действующее переменное напряжение цепи.
Маркировка
На корпусе конденсатора обычно указывают его тип, напряжение, номинальную емкость, допустимое отклонение емкости, ТКЕ и дату изготовления. Маркируют конденсаторы как и резисторы буквенно-цифровым кодом, который обозначает номинальную емкость, единицу измерения, допустимое отклонение емкости и ТКЕ. Например, маркировка на конденсаторе 62 pJL расшифровывается так: номинальная емкость 62 пФ с допустимым отклонением ±5 %, ТКЕ группы М75 (75·10– 6/1 градус С). Буквенные коды единиц измерения номинальных емкостей приведены в табл. 1.3.
Цветовой код маркировки конденсаторов
Конденсаторы как и резисторы маркируют с помощью цветового кода (рис. 1.2). Цветовой код состоит из колец или точек. Каждому цвету соответствует определенное цифровое значение. Знаки маркировки на конденсаторе сдвинуты к одному из выводов и располагаются слева направо. Номинальная емкость (в пикофарадах) представляет число, состоящее из цифр, соответствующих одной, двум и трем или одной и двум (для конденсаторов с допуском ±20 %) полосам, умноженное на множитель, который определен по цвету полосы. Последняя полоса маркировки в два раза шире других и соответствует ТКЕ.

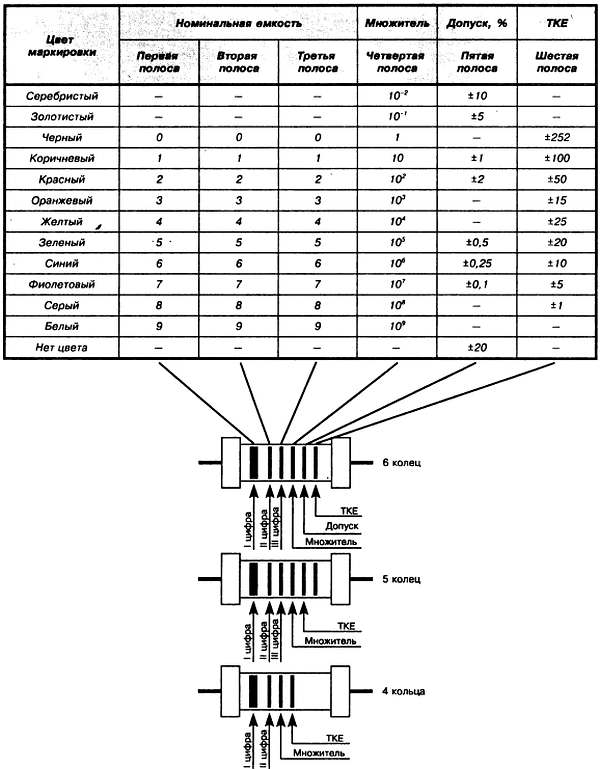

Рис. 1.2. Цветовой код отечественных конденсаторов широкого применения
Конденсаторы с допуском ±0,1…10 % имеют шесть цветовых полос. Первая, вторая и третья полосы — величина емкости в пикофарадах, четыре — множитель, пять — допуск, шесть (последняя) — ТКЕ.
Конденсаторы с допуском ±20 % имеют пять цветовых полос, на них нет цветового кода допуска. Иногда этот тип конденсаторов маркируют четырьмя цветовыми кольцами. При такой маркировке первая и вторая полосы отводятся для обозначения величины, третья полоса — для множителя, четвертая — для ТКЕ.
Цветовой код танталовых конденсаторов приведен на рис. 1.3. Следует обратить внимание на то, что у этих конденсаторов положительный вывод в два раза толще другого, и отсчет колец начинается от головки конденсатора.

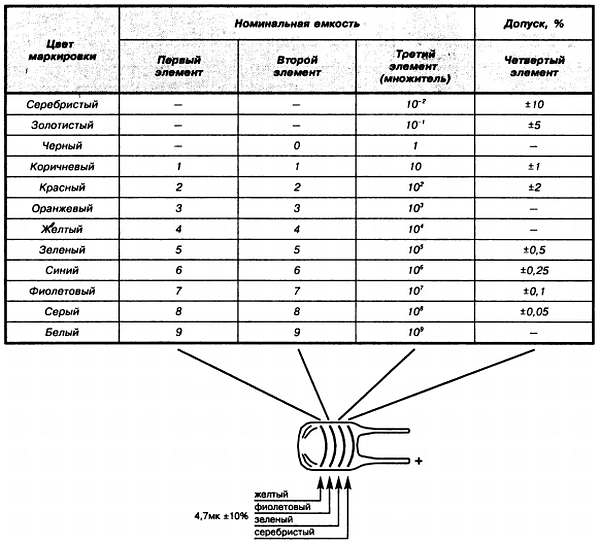

Рис. 1.3. Цветовой код танталовых конденсаторов
На рис. 1.4 приведена цветовая маркировка зарубежных конденсаторов широкого использования.
< image l:href="#"/> Рис. 1.4. Цветовая
1.3. Катушки индуктивности
Общая характеристика
Современное определение катушки индуктивности характеризует ее как элемент электрической цепи (двухполюсник), обеспечивающий заданную в ней индуктивность. Катушки индуктивности применяются в самой разнообразной радиоэлектронной аппаратуре. Их качество и параметры оказывают большое влияние на работу радиоэлектронных устройств. Катушки индуктивности применяются для настройки колебательных контуров на данную частоту (катушки настройки, рис. 1.5), для передачи электрических колебаний из одного контура в другой (катушка связи), для разделения или ограничения электрических сигналов различной частоты (дроссели) и т. д. В детекторных, ультра- и коротковолновых радиоприемниках довольно часто используют для настройки на радиостанции вариометры. Вариометр представляет собой устройство плавного механического изменения индуктивности катушки. В катушке, состоящей из двух соединенных последовательно катушек, изменение индуктивности производится изменением их положения относительно друг друга. Если катушка имеет магнитный сердечник, то ее индуктивность изменяется его перемещением. Известны различные конструкции вариометров. В наиболее известной конструкции вариометра одна катушка вращается внутри другой.
Рис. 1.5. Конструкции контурных катушек индуктивности, выполненные на ферритовых стержнях:
а — СВ и ДВ; б — KB
Дроссель от немецкого слова — «сокращать» является разновидностью катушки индуктивности. Свойства такой катушки зависят от того, какой частоты электрический ток нужно «сокращать» или «задерживать». Дроссель включают в электрическую цепь для подавления переменной составляющей тока в цепи, либо для разделения или ограничения сигналов различных частот. В зависимости от назначения дроссели делятся на высокочастотные и низкочастотные. Это различие относится и к конструктивному их исполнению. Дроссели высокой частоты изготовляют в виде однослойных или многослойных катушек без сердечников или с сердечниками. Для дросселей длинных и средних волн применяют секционную намотку. Дроссели на коротких и метровых волнах имеют однослойную намотку, сплошную или с принудительным шагом.
Для уменьшения габаритов дросселей применяют магнитные сердечники. Дроссели высокой частоты с сердечниками из магнитодиэлектриков и ферритов имеют меньшую собственную емкость и могут работать в более широком диапазоне частот. Низкочастотный дроссель подобен электрическому трансформатору с одной обмоткой.
Катушка индуктивности характеризуется номинальным значением индуктивности. Основной единицей в системе СИ является генри(Гн). На практике пользуются производными от генри единицами — миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн), которые связаны с основной единицей следующим образом: 1 мГн = 10– 3 Гн, 1 мкГн = 10– 6 Гн, 1 нГн = 10– 9 Гн. В литературе прошлых лет встречается единица измерения индуктивности — сантиметр: 1 см = 10– 9 Гн = 10– 6 мГн = 10– 3 мкГн.
Сердечники катушек индуктивности
Для уменьшения потерь в сердечниках катушек используются магнитодиэлектрики — материалы, у которых частицы размельченного ферритового вещества разделены между собой диэлектриком. К числу таких материалов относятся известные альсифер и карбонильное железо. В последнее время в качестве материала для сердечников широко применяют ферриты: никель-цинковые, марганец-никелевые, литий-цинковые. Условное обозначение ферритов: НН — никель-цинковые низкочастотные ферриты, НМ — марганец-цинковые, ВТ — ферриты с прямоугольной петлей гистерезиса. Цифры, стоящие перед буквенными обозначениями, указывают среднее значение начальной магнитной проницаемости материала сердечника. Достоинства ферритов — стабильность магнитных характеристик в широком диапазоне частот, малые потери на вихревые токи и простота изготовления ферритовых деталей.
