Ферриты почти не поддаются механической обработке, они обрабатываются только абразивами, такими как, например, корунд. Изделия из ферритов нельзя обрабатывать на станках, так как это может привести к утрате магнитных свойств — резкому увеличению потерь, снижению проницаемости. Благодаря высокому удельному сопротивлению, катушки с сердечниками из ферритов могут иметь очень большую добротность, на низких частотах свыше 500, а на частотах 500… 1000 кГц — 300.

Основной характеристикой магнитного материала сердечника является магнитная проницаемость. На практике она оценивается относительной величиной (по отношению к магнитной проницаемости вакуума) и является безразмерной. Магнитную

проницаемость ферритов можно считать постоянной лишь при первом, грубом приближении.

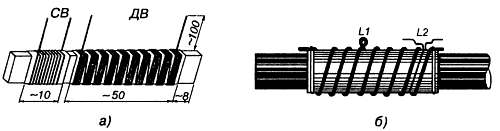

Если к температурной стабильности начальной магнитной проницаемости ферритов не предъявляются повышенные требования, то применяют марганец-цинковые ферриты марок 6000НМ, 4000НМ, 3000НМ, 2000НМ, 1500НМ и 1000НМ. Эти ферриты используются в диапазоне частот до нескольких сотен килогерц как в слабых, так и в сильных полях. Ферриты марок 2000НМ1, 1500HM1, 1500НМ2, 1500НМЗ, 1000НМ3 и 700НМ предназначены для частот до 3 МГц в слабых и средних полях. Им свойственны малые потери и малый температурный коэффициент начальной магнитной проницаемости в широком интервале температур. Для магнитных антенн приемников выпускаются ферритовые стержни марок 700НМ (до 3 МГц), 150ВЧ (до 12 МГц), 100ВЧ (до 18 МГц), 50ВЧ2 (до 30 МГц) и 30ВЧ2 (до 100 МГц). Стержни изготовляются круглого и прямоугольного сечения. Ферритовые детали можно склеивать полистироловым, эпоксидным и другими клеями.

Стабильность катушек индуктивности с сердечниками из никель-цинковых ферритов с начальной магнитной проницаемостью = 10…50 (ферриты марок ВЧ) составляет 1 год, при этом индуктивность изменяется не более ±5 %, а катушки с сердечниками из того же материала, но марок НН — до ±2 %. Индуктивность катушек с сердечниками из марганец-цинковых ферритов (марки НМ) за год изменяется до 5 % и является менее стабильной, чем предыдущие. Катушки на альсиферовых кольцах изменяют свою индуктивность в течении года не более чем на ±1 %.

Конструкция каркасов катушек индуктивности

Конструкции катушек индуктивности очень разнообразны. Основными конструктивными элементами катушек являются каркас, обмотка, а вспомогательными — сердечник, экран и т. д. Намотка катушек производится проводом на специальных каркасах, которые придают обмотке механическую прочность. По форме каркасы бывают трубчатые (с фланцами и без них), шпули, ребристые, плоские, тороидальные и другие. Каркасы в зависимости от рабочего диапазона частот и назначения изготавливаются из различных материалов: кабельной бумаги, электрокартона, текстолита, гетинакса, пресспорошка, керамики, слюды, полистирола, органического стекла, эскапона и других.

Выбор материала для каркаса зависит от предъявляемых к нему требований по электрической прочности, допустимой величины диэлектрических потерь, термостойкости, влагостойкости и т. д. Наибольшую стабильность имеют катушки на керамических каркасах, а наименьшую — многослойные катушки, намотанные на каркасах из гетинакса и пресспорошка. Иногда катушки УКВ и КВ диапазонов делают бескаркасными. При их изготовлении, например, для контуров маломощных коротковолновых передатчиков, витки для жесткости скрепляют планками из органического стекла толщиной 3…4 мм. Концы обмоток катушек на каркасе закрепляют нитками или вплавляют паяльником в каркас, если он сделан из полистирола или органического стекла. Иногда плоские каркасы после намотки провода сгибают в кольцо.

Намотка катушек индуктивности

Обмотки катушек могут быть однослойными или многослойными (рис. 1.6). Обмотка характеризуется количеством витков, шагом намотки t и

рядом.

Рис. 1.6. Конструкции катушек индуктивности с различным типом намотки:

_{а — с шагом t, б — виток к витку, в — тип «универсаль»}

Под витком катушки понимают отрезок провода, охватывающий всю окружность каркаса. Шаг — расстояние между соседними витками. Ряд — количество витков провода, которое укладывается на всю ширину обмотки. Наиболее простые по конструкции однослойные рядовые обмотки катушек. Они имеют малую величину собственной емкости и высокую добротность. Однако получающиеся при изготовлении большие габариты ограничивают их применение. Чаще всего применяют многослойные обмотки: рядовая многослойная, секционированная индукционная и безиндукционная, галетная, универсальная и тороидальная. Укладка многослойной секционированной индукционной обмотки производится на каркасы-шпули с промежуточными щеками. Количество секций может быть любым, а число рядов в секциях должно быть четным. Секционирование индукционной обмотки используется для высоковольтных и высокочастотных трансформаторов, дросселей высокой частоты. Для получения катушек индуктивности малых размеров и с малой собственной емкостью при большой величине индуктивности пользуются способом универсальной намотки. В этом случае провод укладывается под углом к плоскости вращения и перегибается на торцах. Наибольший угол укладки можно получить при намотке катушки проводом в шелковой изоляции.

Условные обозначения марок ферритов и магнитодиэлектриков

Условное обозначение ферритового стержня состоит из четырех элементов:

1. Буква М указывает, что изделие сделано из феррита.

2. Цифра — начальное значение магнитной проницаемости.

3. Буквы и несколько цифр — марка феррита (В — феррит для работы на частотах выше 5 МГц, Н — для работы на низких частотах).

4. Сокращенное обозначение конструктивного вида сердечника и его размеров в миллиметрах.

В дополнение к названным буквам третьего элемента иногда добавляется еще одна буква с указанием характеристики магнитного поля, в котором может работать этот феррит: С — феррит для работы в сильных магнитных полях, И — специальный феррит для работы в импульсных магнитных полях, если этой буквы нет, то феррит предназначен для работы в слабых магнитных полях. После четвертого элемента иногда может стоять цифра, характеризующая различие свойств феррита. После указанных элементов следует черта, которая выделяет наименование изделия изготовленного из феррита (обозначается буквой) и его конструктивные размеры (обозначаются цифрами):

Б… броневой сердечник, состоящий из двух чашек с цилиндрическим подстроечным стержнем (число после буквы указывает внешний диаметр чашки);

Г… Г-образный для телеаппаратуры, числа последовательно соответствуют длине, ширине и толщине изделия;

К… кольцевой сердечник, числа соответствуют внешнему диаметру, внутреннему диаметру и высоте кольца;

ОС… кольцевой сердечник для отклоняющей системы кинескопа, числа обозначают типоразмер сердечника;
