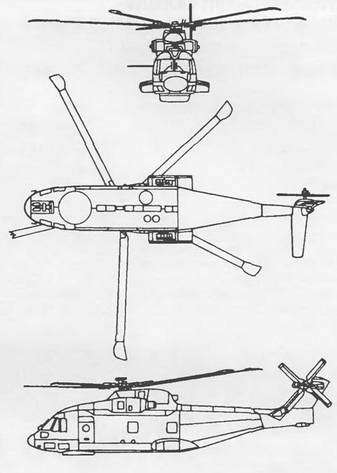

Силовая установка состоит из трех ГТД, установленных в верхней части фюзеляжа: два по обеим сторонам пилона и один за пилоном несущего винта. Вертолет может совершать взлет и полет на крейсерском режиме при двух работающих двигателях. Управление их работой обеспечивается электронной и резервной механической системами. Двигатели защищены противопожарными перегородками.
Боковые воздухозаборники, выполненные с применением кевлара, снабжены электрическими проти- вообледенительными устройствами. Вспомогательная силовая установка используется для запуска основных двигателей и привода редуктора вспомогательных агрегатов (электросистемы и гидросистемы). Топливная система включает 4 топливных бака, емкостью 1060 л каждый, размещенных под полом
Электронное оборудование включает дублированную ЭВМ, которая осуществляет контроль за пилотированием, управлением и отображением данных, выполняет вычисление летных характеристик и следит за состоянием и функционированием систем военной связи, а также навигационными системами, автоматический указатель направления полета и плановый навигационный индикатор.
Вооружение и специальное оборудование в противолодочном варианте включает четыре самонаводящиеся торпеды Маркони «Стинг Рей» или другие виды вооружения, а также противолодочную систему AQS-903, радиолокатор кругового обзора в носовом обтекателе («Блю Кестрел» на английском вертолете), погружаемый гидролокатор, два автомата сбрасывания радиогидроакустических буев, процессор акустических сигналов, систему радиоэлектронной разведки, маркерные маяки и спасательную лебедку. Вариант для противокорабельной разведки и слежения во взаимодействии с фрегатом будет оснащен оборудованием для тактической разведки и загори- зонтного обнаружения целей, обнаружения и передачи на фрегат координат корабля противника и данных для наведения ракет фрегата При выполнении заданий по патрулированию определенной ограниченной зоны или слежению за надводными объектами вертолет оснащается соответствующими радиолокационными средствами. Многоцелевой вертолет при доставке снаряжения может быть снабжен грузовым тросом, рассчитанным на усилие 5445 кг, и различным вооружением.
Экипаж, чел. 3
Скорость, км/ч:
максимальная 310
крейсерская 259
Динамический потолок, м 4575
Перегоночная дальность, км 1260
Масса, кг:
максимальная взлетная 13530
пустого вертолета 9275
Максимальная полезная нагрузка, кг 3100
Габариты вертолета, м:
диаметр несущего винта 18,59
длина 19,51
высота 6,65
Двигатель:
ТВД Rolls-Royce Turbomeca RTM 322, л.с. 3 no 2312
Messerschmitt-Bolkow- Blohm/Aerospatiale PAH-2 Tiger
Мессершмитт-Бельков- Блом/Аэроспасьяль PAH-2 «Тигр»

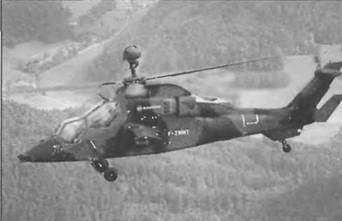

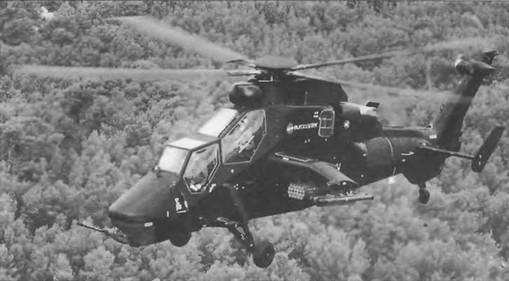

Вертолет «Тигр» предназначен для ведения разведки и борьбы с бронированной техникой и вертолетами противника.
В 1987 г. Франция и Германия приступили к разработке вертолета в двух вариантах – противотанкового и огневой поддержки. Аббревиатуры РАН и НАС означают противотанковый вертолет на немецком и французском языках соответственно, НАР – вертолет огневой поддержки. Первый полет опытного вертолета, получившего название «Тигр» состоялся 27 апреля 1991 г.

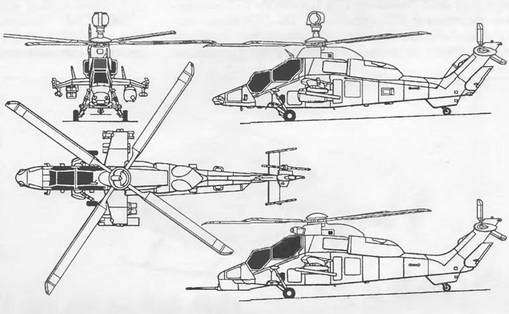

Вертолет разработан по традиционной схеме с одним несущим винтом полужесткого типа. При его создании применялись самые новейшие технические достижения: композиционные материалы (кевлар, эластомерные подшипники и стекловолокна, армированные углеволокном пластики), нашлемный прицел, цифровые радиоэлектронные системы, нашлемные индикаторы для летчиков и др. Наличие прочных конструкций шасси, силового набора и бронирование кресел позволяют экипажу в аварийных ситуациях выдерживать посадку со скоростью до 11,5 м/с
Фюзеляж, полностью выполненный из композиционных
В конструкции четырехлопастного несущего винта использованы эластомерные подшипники (конические и радиальные). Для лопастей разработаны новые аэродинамические профили: концы лопастей стреловидные и отогнуты вниз для улучшения характеристик на режиме висения. Большой разнос шарниров обусловливает хорошие характеристики маневренности. Рулевой винт «сферифлекс» (с втулкой из титана и раздвоенными комлями лопастей) обеспечивает хорошие характеристики управления по рысканию.
Вертолет «Тигр» является первым серийным вертолетом, на приборной доске которого установлены дисплеи на жидких кристаллах размером 15,2х х15,2 см, что позволяет читать показания при любом освещении. Имеется также бинокулярный нашлемный прицел для наведения оружия; система управления с двумя каналами резервирования (механическая и электродистанционная)

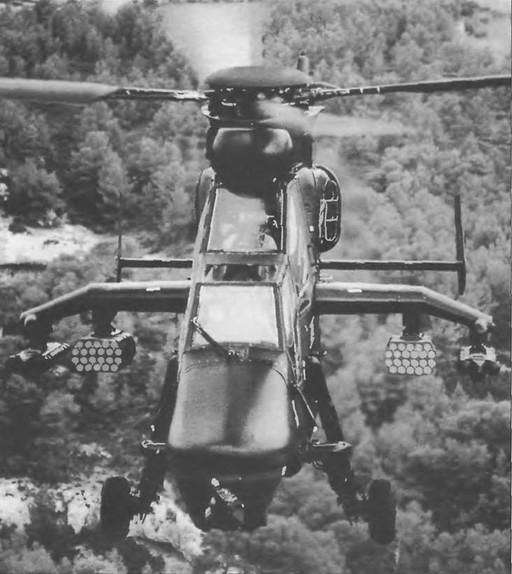

Вертолеты РАН и НАС различаются в основном только системой вооружения. Комплект вооружения вертолета РАН содержит прицел, включающий тепловизор и лазерный даль- номер-целеуказатель, 2-3 ПТУР «Хот» или ПТУР третьего поколения АТС3 с системой управления в режиме «выстрелил-забыл», 4 УР класса «воздух-воздух» «Стингер» и «Мистраль» На вертолете НАС установлена подвижная пушка GIAT калибра 30 мм, 4 УР класса «воздух-воздух» и блоки НАР. В зависимости от варианта, прицел может устанавливаться над втулкой несущего винта или в носовой части фюзеляжа.
Экипаж, чел. 2
Скорость, км/ч:
максимальная 295
крейсерская 280
Потолок статический, м 2000-2500
Масса, кг.
максимальная взлетная 6000
нормальная взлетная 5300
пустого вертолета 3800
Габариты вертолета, м:
диаметр несущего винта 13,0
длина с вращающимися винтами 15,82
длина 14,0
высота 3,81
Двигатель;
ТВД Turbomeca Rolls-Royce MTR390, л.с. 2 по 1285
Messerschmitt-Bolkow- Blohm/Kawasaki BK-117
Мессершмитт-Бельков- Блом/Кавасаки BK-117
Предназначен для переброски грузов, а также используется в качестве летающего госпиталя
По соглашению 1977 г. компания «Мессершмитт- Бел ьков-Блом» (МВБ) и фирма «Кавасаки» создали вертолет ВК-117.
Схожий с вертолетом ВО-105, ВК-117 сочетает несущий винт с жестким креплением лопастей, взятый от вертолета ВО-105, с разработанной фирмой «Кавасаки» трансмиссией и силовой установкой из двух ТВД Авко Лайкомин LTS 101-650В-1. Оснащенный различным оборудованием, ВК-117 может использоваться как грузовой, пожарный или полицейский вертолет, а также для перевозки пострадавших.
Кроме тог о, этот аппарат способен доставлять грузы и персонал на плавучие буровые платформы, вести поисково-спасательные работы.
