К этому времени три построенных экспериментальных СВВП, включая два летных и один для статических испытаний, полностью выполнили свою задачу, дав возможность разработки на их базе усовершенствованных боевых СВВП.
СВВП Як-36 выполнен по схеме среднеплана с двумя подъемно-маршевыми ТРД и велосипедным шасси.
Фюзеляж имел эллиптическое сечение и отличался увеличенной шириной в носовой части, где размещалась одноместная кабина летчика с катапультным креслом. Носовую часть фюзеляжа занимал воздухозаборник, разделенный вертикальной перегородкой. Под ним располагался откидной щиток большой площади, служивший одновременно

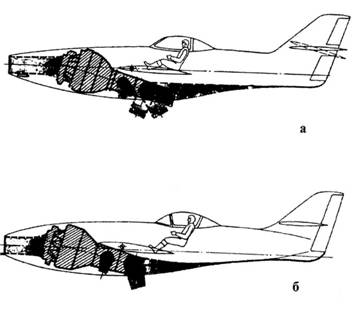

Схема СВВП Як-36
Крыло трапециевидной формы в плане со стреловидностью по передней кромке 40° и прямой задней кромкой, снабжено закрылками и элеронами.
Хвостовое оперение стреловидное, с большим по площади килем, с рулем направления и расположенным на нем стабилизатором, с рулем высоты и триммерами, под хвостовой частью дополнительно установлены две трапециевидные килевые поверхности.
Шасси убирающееся, выполнено по велосипедной схеме для облегчения конструкции крыла и снижения массы взлетно-посадочных устройств, снабжено консольными поддерживающими стойками.
Силовая установка состояла из двух подъемно- маршевых двигателей (ПМД) Р27-300, размещенных рядом в носовой части фюзеляжа и имевших поворотные насадки реактивных сопл. Поворот насадков осуществлялся синхронно валом, соединяющим редукторы с гидромотором. Насадки имели профилированную форму и снабжались поперечными направляющими лопатками, упорядочивающими выхлопную струю и препятствующими ее растеканию. Рычаг управления поворотом сопл располагался в кабине рядом со спаренными рычагами управления двигателями.
Размеры:
размах крыла 8,25 м
длина самолета с носовой штангой 15,2м
высота самолета 4,5 м
длина фюзеляжа 12,5м
Двигатели 2 подъемно-маршевых
ТРД Р27-300
статическая тяга 2x5300 кгс
Масса:
взлетная 7500 кг
Летные данные не опубликованы
Як-38
Палубный штурмовик с вертикальным взлетом и посадкой
Як-38 являлся первым отечественным самолетом с вертикальным взлетом и посадкой и был предназначен для поражения надводных и наземных целей, не имеющих мощной ПВО, а также обороны района патрулирования подводных лодок от противолодочных самолетов и вертолетов противника.
После успешной демонстрации на воздушном празднике в Домодедово экспериментального СВВП Як-36, к которому большую заинтересованность проявил ВМФ, А. С. Яковлев вышел в правительство с предложением о постройке малой серии из 10-12 самолетов Як-36 для отработки «технологии» корабельного базирования летательных аппаратов этого типа, и 27 декабря 1967 г. вышло постановление правительства, предусматривающее создание нового легкого боевого самолета с вертикальным взлетом, предназначенного для базирования на кораблях.
В соответствии с утвержденными в январе 1969 г. совместным решением главкомов ВВС и ВМФ так- тико-техническими требованиями к СВВП сухопутного и корабельного базирования, новый самолет, получивший сперва обозначение Як-ЗбМ, предназначался для авиационной поддержки сухопутных войск в ближнем тылу противника при базировании на передвижных площадках или на передвижном
Заход на посадку СВВП Як-38

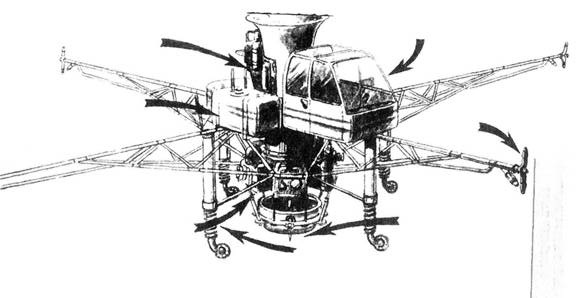

Работы над проектом Як-36М развернулись в ОКБ А. С. Яковлева еще до официального утверждения ТТТ, что позволило уже в марте 1970 г. представить комиссии МАП макет, а через месяц – первый опытный Як-36М, который был доставлен на летно-испьгга- тельную станцию ОКБ. До полетов был проведен комплекс испытаний на специально сооруженном кабель- кране из двух ферменных мачт с растяжками и специальной подвесной системой. В этих испытаниях измерялись температурные поля под фюзеляжем в зонах, омываемых рециркулирую- щими выхлопными газами, и оценивались характеристики двигателей при работе вблизи земли. Кроме того, системы струйного управления и силовой установки предварительно отрабатывались на специальном стенде. СВВП Як-36М испытывался также в полете на внешней подвеске под самолетом – летающей лабораторией Ту-16ЛЛ и в натурной аэродинамической трубе Т-101 ЦАГИ с включением двигателей в потоке.
22 сентября 1970 г. летчик-испытатель В.Г. Мухин выполнил на Як-36М первое свободное висение в полуметре от поверхности земли, а в октябре на ЛИС был передан второй опытный самолет, испытывавшийся сначала на наземном стенде для исследования характеристик газодинамического управления и влияния рециркуляционного подсоса выхлопных газов в воздухозаборники ПМД. Эксперименты показали значительные потери тяги из-за всасывания горячих газов, до 800 кг, и для их уменьшения на фюзеляже были установлены гребни, устраняющие растекание выхлопных струй, а сопло подъемного двигателя было развернуто на 15° вперед. Позже были установлены гребни на верхней части обечаек воздухозаборников ПМД, что исключило попадание газов в ПД.
27 ноября 1970 г. В. Г. Мухин совершил на первом Як-36М подлет, а 2 декабря совершил взлет с разбегом. После постройки третьего и четвертого (эталонного) СВВП Як-36М к испытаниям подключились летчики- испытатели ЛИИ М. С. Дексбах и О. Г. Кононенко, исследовавшие динамику самолета на переходных режимах и летно-технические характеристики с различными подвесками.
Первый полет по полному профилю был совершен 25 февраля 1972 г. М. С. Дексбахом. Заводские испытания были завершены в трехмесячный срок, и с июня 1972 г. по конец сентября 1973 г. проводился этап госиспытаний на аэродроме Государственного Краснознаменного научно-испытательного института ВВС, в результате которых было рекомендовано допустить Як-36М к эксплуатации в строевых частях ВВС. Однако командование ВВС не проявило интереса к Як-36М вследствие его низких боевых возможностей при действиях над насыщенной ПВО и авиацией противника прифронтовой полосой.
Зато для ВМФ, где основной задачей было уничтожение неманевренных самолетов, вертолетов и плавсредств противника на дальностях до 150 км, вооружения Як-36М, состоявшего из подвесных пушечных контейнеров ГШ-23Л, управляемых ракет Р-60 и Х-23 или шести бомб ФАБ-100, было вполне достаточно. Як-36М мог использоваться и для вытеснения воздушных и надводных средств дозора и ПЛО из зоны крейсирова- ния атомных подводных ракетоносцев. Для этого требовалось групповое базирование на специализированном корабле с развитой полетной палубой и средствами ПВО.
