Як-38 Як-38У
Размеры:
длина самолета (со штангой ПВД) 16,37 м 17,76 м
размах крыла:
в рабочем положении 7,12 м 7,12 м
со сложенными консолями 4,45 м 4,45 м
площадь крыла 18,41м 218,41м 2
Двигатели 1 ПМД Р27В-300 и 2 ПД РД36-35ФВР
статическая тяга 1x6100 кгс 2x2900 кгс
Массы и нагрузки:
максимальная взлетная
при вертикальном взлете 10 300 кг 10 000
при взлете с разбегом 90 м 11 300 кг -
топлива во внутренних баках 2750 кг –
максимальная боевая нагрузка:
при вертикальном взлете 1000 кг -
при взлете с разбегом 2000 кг -
Летные данные:
максимальная скорость 1200 км/ч 900 км/ч
практический потолок 12 000 м –
максимальная
скороподъемность 100 м/с –
Практическая дальность:
при вертикальном взлете 410 км -
при взлете с разбегом 600 км –
максимальная
эксплуатационная перегрузка 6,5 -
Вооружение. Самолет Як-38 (Як-36М) оснащен бортовым комплексом вооружения, позволяющим его применять по наземным и морским целям днем и ночью, а также в случае необходимости – по воздушным целям в дневное время. Вооружение подвешивается на четырех балочных держателях БДЗ-60-2ЭФ1, установленных в корневых частях крыла симметрично по два относительно оси самолета.
При атаке наземных и морских целей могут использоваться управляемые ракеты Х-23 совместно с аппаратурой радиокомандного наведения «Дельта НГ», НАР, бомбы калибра до 250 кг, зажигательные баки ЗГ-500, унифицированные пушечные контейнеры УПК-23-250, а также спецвооружение – бомбы РН-28. Общий вес боевой нагрузки – до 1000 кг.
Под фюзеляжем стационарно установлена спаренная 23-мм пушка ГШ-23Л, которая может использоваться как в воздушном бою, так и по наземным и морским целям (на первых серийных самолетах пушка не устанавливалась). Для уничтожения воздушных целей на пилонах могут подвешиваться ракеты типа Р-60 или Р-60М, снабженные ТГС.
Опытный сверхзвуковой СВВП Як-141
Выдающимся успехом ОКБ им. А.С. Яковлева стало создание первого в мире сверхзвукового боевого СВВП ЯК-141, разработка которого была логическим продолжением работ по усовершенствованию СВВП Як-38 и отражала новые требования к боевым СВВП. Стремление к объединению высоких летных характеристик боевых самолетов, включая сверхзвуковую скорость полета, с возможностью вертикального взлета и посадки – одна из наиболее сложных проблем тактической боевой авиации.
Решение этой проблемы позволило бы обеспечить: повышенную выживаемость и скрытность базирования самолетов тактической авиации при рассредоточении по малоразмерным взлетно- посадочным площадкам, высокую оперативность реагирования авиации на потребности непосредственной поддержки наземных войск благодаря приближению базирования самолетов к районам боевых действий, а также возможность базирования на авианесущих кораблях, не имеющих развитой полетной палубы. Однако, как выяснилось, решение этой проблемы связано с такими техническими трудностями, что неоднократно предпринимавшиеся попытки создания сверхзвуковых боевых СВВП не имели успеха.
Одна из ведущих американских фирм «Рокуэлл», взявшаяся за эту проблему, также не сумела ее решить, потратив на разработку сверхзвукового СВВП XFV-12 более 300 млн. долл.
Отсутствие в нашей стране полноценных авианосцев с самолетами катапультного старта и аэрофинишерами стало побудительным стимулом, заставившим ОКБ им. А. С. Яковлева приложить большие усилия в создании сверхзвукового СВВП Як-141, который не только превосходил Як-38, но и опередил зарубежные разработки более чем на 10 лет.
Многоцелевой самолет вертикального взлета и посадки Як-141 предназначен для перехвата воздушных целей и ведения ближнего маневренного боя, а также для нанесения ударов по наземным и надводным целям.
Его разработка началась еще в 1983 г. под руководством генерального конструктора А. С. Яковлева и имела первоначально целью создание перехватчика КВВП для базирования на авианесущих крейсерах «Киев», «Минск», «Новороссийск» и «Адмирал Горшков» (ранее носивший название «Баку») и способного противодействовать основным корабельным самолетам вероятного противника. Тактико-техническим заданием для него был определен круг решаемых боевых задач – перехват воздушных целей во всем диапазоне высот полета, завоевание превосходства в воздухе, уничтожение наземных и надводных целей. Новый самолет должен был обладать примерно такими же характеристиками и оборудованием, как и МиГ-29, включая общую для этих самолетов РЛС и пушку.
Рабочее проектирование СВВП Як-141 началось в 1985 г. под руководством главного конструктора В. Н. Павлова при участии генерального конструктора А. Н.
Дондукова и его заместителя В. Г. Дмитриева. Было построено четыре опытных самолета Як-141: два для летных испытаний и два для наземных (один для статических испытаний и один для отработки силовой установки). Была также начата постройка двухместного тренировочного варианта. Первый опытный самолет, пилотируемый летчиком-испы- тателем А. А. Синицыным, совершил первый полет 9 марта 1987 г. по-самолетному, взлетая с разбегом, а полеты на режиме висения были выполнены на втором опытном самолете в конце 1984 г., на котором 13 июня 1990 г. был совершен полет по полному профилю с вертикальным взлетом и посадкой.

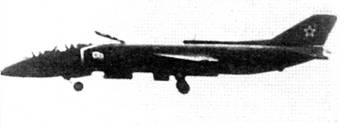

СВВП Як-38 и Як-141
Базирование СВВП Як-141 предусматривалось на ТАВКР «Адмирал Горшков», на котором была удлинена полетная палуба, установлен газоотбойный щит и подпалубные газоотводящие колодцы. 21 сентября 1991 г. А. А. Синицын впервые посадил первый опытный самолет Як-141 на палубу ТАВКР, второй опытный самолет посадил В. А. Якимов, начав испытания по определению совместимости самолета и его систем с кораблем. Однако 5 октября при подходе к кораблю В. А. Якимов не сумел погасить скорость самолета, самолет ударился о палубу, начался пожар, летчик успешно катапультировался и не пострадал, но самолет был разрушен, а испытания были прекращены.
