Для изучения динамики полета ВВА-14 над землей и водой и влияния воздушной подушки, образующейся под центропланом, была разработана математическая модель самолета и построены при помощи ЦАГИ два пилотажных стенда с подвижной и неподвижной кабиной, на которых отрабатывалась техника пилотирования в различных условиях.
Предусматривалась постройка двух СВВП: ВВА-14-1М для исследований аэродинамической компоновки и систем на самолетных режимах и ВВА-14-2М для исследований вертикального взлета и посадки и переходных процессов. В июне 1972 г. была завершена постройка первого самолета ВВА-14-1М без подъемных двигателей и поплавков и в июле на аэродроме ТАНТК начались рулежные испытания самолета, оснащенного
В 1974 г. на СВВП было установлено пневматическое взлетно-посадочное устройство, состоящее из двух надувных поплавков, спроектированных Долгопрудненским конструкторским бюро агрегатов и изготовленных на Ярославском шинном заводе, проведены его испытания и 11 июня 1975 г. был выполнен первый полет с выпуском и уборкой ПВПУ, конструкция которого оказалась чрезвычайно сложной и потребовала длительной доводки. В 1974- 1975 гг. было осуществлено 106 циклов выпуска и уборки ПВПУ, из них 11 в полетах, выполнявшихся с аэродрома и с воды.
Летные испытания подтвердили аэродинамические расчеты и показали, что у ВВА-14 со средней аэродинамической хордой 10,75 м эффект воздушной подушки начинает сказываться при посадке уже на высоте 12 м, а особенно проявляется на высоте выравнивания 8 м, что делает целесообразным использование экранного эффекта. Поэтому первый построенный самолет ВВА-14-1М, для которого так и не были изготовлены и доведены подъемные двигатели, было решено модифицировать и, установив на нем в носовой части двигатели для поддува и образования воздушной подушки, использовать его как экраноплан. Работы эти были выполнены уже после смерти Р. Л. Бартини в 1974 г., но они не получили дальнейшего развития.
Экспериментальный самолет ВВА-14 так и не осуществил вертикальный взлет и остался своеобразным памятником и воплощением оригинальных конструкторских идей, которые до конца не удалось реализовать, и занимает теперь достойное место на стоянке в Музее авиации в Монино.
СВВП выполнен по схеме высокоплана с составным крылом из несущего центроплана и консолей, разнесенным горизонтальным и вертикальным оперением и поплавковым взлетно-посадочным устройством. Конструкция в основном выполнена из алюминиевых сплавов с антикоррозионным покрытием и кадмированных сталей.
Фюзеляж полумонококовой конструкции, переходящий в центроплан. В носовой части размещена трехместная кабина экипажа, отделяемая при аварийных ситуациях и обеспечивающая спасение экипажа на всех режимах полета без использования катапультных кресел. За кабиной размещен отсек силовой установки с 12 подъемными двигателями и отсек вооружения.
Крыло состоит из прямоугольного центроплана и отъемных частей (ОЧК) трапециевидной формы в плане с углом поперечного V +2° и заклинения 1°, образованных профилями с относительной толщиной 0,12. На ОЧК имеются по всему размаху предкрылки, одноще- левые закрылки и элероны. С центропланом сопрягаются сигарообразные обтекатели, на которых размещается оперение и ПВПУ.

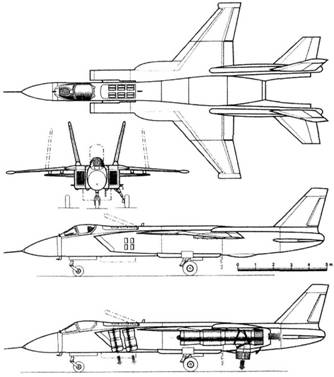

Схема ВВА-14
Оперение свободнонесущее, расположенное на обтекателях, стреловидное. Горизонтальное оперение общей площадью 21,8 м 2 имеет стреловидность по передней кромке 40°,
Пневматическое взлетно-посадочное устройство включает надувные поплавки длиной 14 м, диаметром 2,5 м и объемом по 50 м^, которые имеют по 12 отсеков. Для выпуска и уборки поплавков используется сложная механогидропневмоэлектрическая система с 12 кольцевыми инжекторами (по одному на каждый отсек). Воздух в систему подается от компрессоров маршевых двигателей. Для транспортировки самолета на земле предусмотрено убирающееся трехопорное колесное шасси с носовой опорой и главными опорами на обтекателях по бокам поплавков, каждая опора имеет по два колеса.
Силовая установка комбинированная, состоит из двух маршевых двухконтурных двигателей Д-30М тягой по 6800 кгс (генеральный конструктор П. А. Соловьев), установленных рядом в отдельных гондолах сверху центроплана, и 12 подъемных ТРДД, РД-36-35ПР тягой по 4400 кгс (главный конструктор П. А. Колесов), установленных попарно с наклоном вперед в отсеке фюзеляжа с открывающимися вверх створками воздухозаборников для каждой пары двигателей и нижними створками с решетками, отклонение которых могло регулироваться. Подъемные двигатели к началу летных испытаний не были доведены, и полеты самолета проводились без них. Предусматривалось использование вспомогательной силовой установки с турбокомпрессором.
Топливная система включает 14 баков; два бака отсека и 12 протестированных баков общей емкостью 15 500 л. Предусматривалась установка системы заправки топливом на плаву.
Система управления обеспечивала управление аэродинамическими рулями с помощью гидроусилителей, как на обычных самолетах, а управление на режимах вертикального взлета и посадки и переходных режимах должно было осуществляться с помощью 12 струйных рулей, установленных попарно и использующих сжатый воздух, отбираемый от подъемных двигателей. Система автоматического управления обеспечивает стабилизацию по тангажу, курсу и высоте на всех режимах полета.
Самолетные системы. Самолет оснащен всеми необходимыми для эксплуатации системами: противопожарной в отсеках силовой установки, противообледенительной с подводом горячего воздуха к носкам крыла, оперения и воздухозаборников, имеются кислородная система и система кондиционирования воздуха.
Оборудование. На самолете было установлено необходимое для летных испытаний пилотажно-навигацион- ное и радиосвязное оборудование и предусматривалось использование новейшего оборудования для обеспечения автоматической стабилизации при взлете и посадке и на маршруте для автономного полета в сложных метеорологических условиях. В спасательном варианте СВВП предполагалось оснастить аварийно-спасательными радиосредствами. На противолодочном СВВП предполагалось использовать поисково-прицельную систему «Буревестник», обеспечивающую поиск подводных лодок и определение координат и необходимых данных для применения оружия. Для обнаружения подводных лодок предполагалось использовать 144 радиогидроакустических буя РГБ-1У и до ста взрывных источников звука, а также поисковый аэромагнитометр «Бор-1».
Вооружение. В противолодочном варианте предполагалось разместить в бом- боотсеке различное вооружение общим весом до 2000 кг: две авиационные торпеды или восемь авиационных мин ИГДМ-500 (при увеличении боевой нагрузки до 4000 кг) или 16 авиационных бомб ПЛАБ-250. Для обороны на маршруте и в зоне патрулирования предусматривался оборонительный комплекс, обеспечивающий постановку активных и пассивных помех.
