Самолет выполнен по схеме среднеплана с одним подъемно-маршевым и двумя подъемными двигателями и трехопорным шасси. Конструкция планера изготовлена в основном из алюминиевых сплавов, наиболее широко применен сплав 01420, обладающий высокой коррозионной стойкостью.
Фюзеляж – стрингерный полумонокок овального сечения с носовым коком, выполненным из радиопрозрачного материала, и хвостовым обтекателем. Конструктивно разделен на две части: носовую и хвостовую, стыкующиеся болтами. В носовой части расположена герметическая кабина вентиляционного типа с фонарем, состоящим из неподвижной части (козырька) и откидывающейся вправо подвижной части. Герметизация
Для предотвращения попадания горячих газов двигателей в воздухозаборники сверху и снизу фюзеляжа установлены верхние и нижние отражательные ребра. Кроме того, для защиты конструкции фюзеляжа и самолетных систем от воздействия высоких температур ПМД закрывается экраном, а на обшивку отсека ПМД ниже зализа крыла нанесено теплозащитное покрытие.

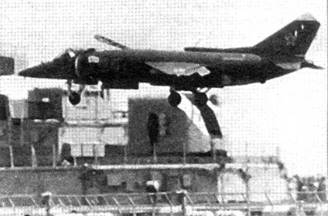

Схема СВВП Як-38
Крыло треугольной в плане формы, концевые части выполнены складывающимися. Крыло имеет угол стреловидности по передней кромке 45°, угол установки – 0°, отрицательное поперечное V – 10°, относительное удлинение крыла – 2,58. Крыло снабжено элеронами с весовой балансировкой и осевой компенсацией, а также выдвижными закрылками. Правый элерон имеет триммер. Корневые части крыла снабжены щелевыми закрылками. На стоянке складывающиеся части крыла могут поворачиваться вверх вокруг оси верхних шарниров соединения на 102° при помощи гидроцилиндров, управляемых из кабины пилота.
Стабилизатор размахом 3,8 м стреловидный, низкорасположенный, с рулями высоты, киль тоже стреловидный, с форкилем и рулем направления, профили стабилизатора и киля – симметричные, относительной толщиной 6%. Стреловидность стабилизатора по линии 1/4 хорд – 53°, киля – 43°.
Шасси трехопорное, убирающееся, носовая опора убирается назад, главная – вперед в фюзеляж. На каждой опоре по одному колесу на рычажной подвеске, база шасси 5,5 м, колея – 2,75 м.
Силовая установка состоит из одного подъемно- маршевого ТРД Р27В-300 с тягой 6100 кгс или Р28В-300 с тягой 6800 кгс, разработанных в ОКБ «Союз», и двух подъемных ТРД РД36- 35ФВР с тягой по 2900 кгс или РД36-35ФВР (2x3100 кгс), созданных в Рыбинске. Двигатели размещены в фюзеляже самолета в двух отсеках. Отсек подъемных двигателей, в котором они установлены тандемом с наклоном 10° вперед, расположен за кабиной летчика. Отсек подъемно-маршевого двигателя находится за передним топливным баком.
Воздухозаборники подъемных двигателей расположены под верхней открывающейся створкой за кабиной летчика, а воздухозаборники подъемно-маршевого двигателя – боковые однорежимные, снабжены перепускными створками и щитками для слива пограничного слоя.
ПМД имеет одиннадца- тиступенчатый компрессор и двухступенчатую турбину, сопло – нерегулируемое. Запуск ПМД – электрический от внешнего источника питания. ПД имеют шестиступенчатый компрессор и одноступенчатую турбину.
Топливо общей массой 2750 кг размещается в двух герметичных топливных фюзеляжных отсеках.
Целевое оборудование. Пилотажно-навигационное и радиотехническое оборудование самолета обеспечивает автономную навигацию (программирование маршрута полета, выведение самолета в район цели и возвращение к аэродрому посадки). В состав оборудования входят: система автоматизированного управления полетом САУ-36, автоматический радиокомпас АРК-15М, радиовысотомер РВ-5, радиосистема ближней навигации РСБН-36, система опознавания СРО-2М, маркерный радиоприемник МРП-56П, радиостанция Р- 860-1 и другая аппаратура. Установлен оптический прицел АСП-ПФД-21 и фотоконтрольный прибор СШ- 45-100-ОС.
В комплекс обороны самолета входят станция предупреждения «Сирена-ЗМ», а также аппаратура постановки активных помех «Си- рень-И» («Гвоздика»).
Для
Общесамолетные системы. На борту имеется три гидравлические системы:
– основная гидросистема, обеспечивающая работу гидроусилителей системы управления самолетом, управление разворотом передней стойки шасси, раскладывание и складывание консолей крыла, источником питания основной гидросистемы является насос НП-72М, установленный на коробке приводов подъемно-маршевого двигателя;
– гидросистема силовых приводов, обеспечивающая уборку и выпуск шасси, закрылков, открытие и закрытие створок отсека подъемных двигателей, за
слонок отбора воздуха при реактивном управлении самолетом, заслонок подачи воздуха на запуск подъемных двигателей и к переднему струйному рулю;
– дублирующая гидросистема, обеспечивающая питание гидроусилителей управления самолетом в случае выхода из строя основной гидросистемы.
Пневматическая система состоит из двух автономных систем: аварийной и резервной. От аварийной пневмосистемы осуществляется рабочее торможение колес, аварийный выпуск шасси и закрылков, аварийное открытие створок отсека подъемных двигателей, заслонок струйных рулей,
выпуск и сброс тормозного парашюта.
Резервная пневмосисте- ма служит для аварийного торможения колес главных опор шасси и аварийного выпуска тормозного парашюта.
Электросистема, в которой источниками электроэнергии постоянного тока являются стартер-генератор ГСР-СТ-18/70КИС и две аккумуляторные батареи 15СЦС-52Б, а источниками переменного тока – генератор ГТ-16П48Д и преобразователь П0-750А и ПТ- 500ЦС.
Система кондиционирования воздуха включает агрегаты отбора воздуха от двигателя и агрегаты регулирования и ограничения температуры воздуха, поступающего в кабину, а также агрегаты автоматического регулирования давления воздуха.

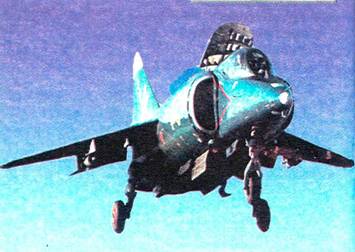

Компоновочная схема СВВП Як-38
Кислородная система состоит из кислородного прибора КП-52М, двух кислородных баллонов емкостью по два литра с давлением кислорода 150 кг/см 2, зарядного штуцера, трубопроводов и парашютного кислородного прибора КП-27М. Комплект КП-52М работает с кислородной маской КМ-34 и защитным шлемом ЗШ-5А.
Комплекс средств спасения обеспечивает покидание самолета в аварийной обстановке на режимах вертикального взлета и посадки, переходных режимах полета, включая разбег и пробег, а также при полетах над водой и сушей. На самолетах ранних выпусков использовалось катапультное кресло КЯ-1М со спасательной парашютной системой ПС-Я серии 2 и электрическая система катапультирования СК-ЭМ. Аварийное покидание кабины с креслом КЯ-1М на нормальных режимах полета выполняется вручную, а на вертикальных и переходных режимах – автоматически от сигнала электрической системы СК-ЭМ без вмешательства летчика. Катапультирование кресла осуществляется при помощи комбинированного стреляющего механизма КСМ-Я1М.
На самолетах поздних выпусков установлено катапультное кресло К-36ВМ с носимым аварийным запасом НАЗ-7М и автоматическая система катапультирования СК-ЭМП. Аварийное покидание кабины с креслом К-36ВМ на нормальных режимах полета также осуществляется вручную, а на вертикальных и переходных режимах – автоматически от сигнала системы СК-ЭМП или вручную. Безопасная скорость катапультирования при этом 140-1100 км/ч (при условии безопасного сброса фонаря и применения защитного шлема ЗШ-5А). Максимальная безопасная скорость для катапультирования через остекление фонаря – 500 км/ч, высота при этом должна быть не менее 40 м; на уровне моря катапультирование возможно при скорости до 950 км/ч. Катапультирование кресла К-36ВМ осуществляется входящим в его конструкцию комбинированным стреляющим механизмом КСМУ-36ВМ.
