k := 0; // Подсчет количества отрезков, образующих узор
for i := 1 to numPoints do
for j := i + 1 to numPoints do begin Inc(k);
end;
numbines := k; // Используется в DrawPrimitive
// Создание буфера вершин нужного размера
hRet := FD3DDevice.CreateVertexBuffer(2 * k * SizeOf(TCustomVertex), 0,
D3DFVF__CUSTOMVERTEX, D3DPOOL_DEFAULT, FD3DVB) ;
if Failed(hRet) then begin
Result := hRet; Expend;
// Заполнение буфера
hRet := FD3DVB.Lock(0,2 * k * SizeOf(TCustomVertex), PByte(Vertices), 0);
if Failed(hRet) then begin
Result := hRet;
Exit;
end;
//
for i := 1 to numPoints do
for j := i + 1 to numPoints do begin
// Начало отрезка, точка на окружности радиусом 0.5
Vertices.X := 0.5 * cos(Pi2 * i / numPoints);
Vertices.Y := 0.5 * sin(Pi2 * i / numPoints);
Vertices.Z := 0;
Inc(Vertices); // Сдвигаем указатель
// Конец отрезка
Vertices.X :=. 0.5 * cos(Pi2 * j / numPoints);
Vertices.Y := 0.5 * sin(Pi2 * j / numPoints);
Vertices.Z := 0; Inc(Vertices);
end;
hRet := FD3DVB.Unlock;
if Failed(hRet) then begin
Result := hRet;
Exit;
end;
// Заново устанавливаем поток
hRet := FDSDDevice.SetStreamSource(0, FD3DVB, SizeOf(TCUSTOMVERTEX));
if Failed (hRet) then begin
Result := hRet;
Exit;
end;
// Задаем вершинный шейдер
Result := FDSDDevice.SetVertexShader(D3DFVF_CUSTOMVERTEX);
end;
Последнее действие можно вынести из кода функции, чтобы выполнить его один раз, в начале работы приложения.
Беспрерывным созданием буфера вершин лучше не злоупотреблять и использовать только в случае крайней необходимости, иначе работа приложения может оказаться неустойчивой.
Теперь мы можем выяснить одну, очень важную для нас особенность использования флага D3DFVF_XYZ. Приведите код функции InitVB к следующему виду:
function TfrmDSD.InitVB : HRESULT;
var
Vertices : ^TCustomVertex;
hRet : HRESULT;
begin
hRet := FD3DDevice.CreateVertexBuffer(3 * SizeOf(TCustomVertex), 0,
D3DFVF_CUSTOMVERTEX,D3DPOOL_DEFAULT, FD3DVB);
if Failed(hRet) then begin
Result := hRet;
Exit;
end;
hRet := FD3DVB.Lock(0, 3 * SizeOf(TCustomVertex), PByte(Vertices), 0);
if Failed(hRet) then begin
Result := hRet;
Exit ;
end;
Vertices.X =0.0;
Vertices.Y = 0.0;
Vertices.Z = 0;
Inc(Vertices);
Vertices.X = 0.0;
Vertices.Y = 0.5;
Vertices.Z = 0;
Inc(Vertices) ;
Vertices.X =0.5;
Vertices.Y = 0.5;
Vertices.Z =0;
hRet := FD3DVB.Unlock;
if Failed(hRet) then begin
Result := hRet;
Exit;
end;
hRet := FD3DDevice.SetStreamSource(0, FD3DVB, SizeOf(TCUSTOMVERTEX));
if Failed (hRet) then begin
Result := hRet;
Exit;
end;
Result := FDSDDevice.SetVertexShader(D3DFVF_CUSTOMVERTEX);
end;
Таким
hRet := FD3DDevice.DrawPrimitive(D3DPT_TRIANGLELIST, О, 1);
Запустите программу и посмотрите результат: выводится один треугольник. Ничего особенного, но теперь поменяйте координаты первой и второй вершины треугольника и снова запустите программу. Экран станет чистым, ничего теперь воспроизводиться не будет. Ошибок нет. Просто для этого режима очень важен порядок перечисления вершин треугольников. Он задает сторону примитива, которую мы наблюдаем: лицевую или изнаночную. Для лицевой стороны вершины перечисляются по часовой стрелке. Поскольку в первом случае вершины треугольника задавались именно в таком порядке, зрителю видна передняя сторона треугольника. Когда мы переставили вершины, треугольник повернулся к нам своей тыльной стороной, а задние стороны треугольников по умолчанию не воспроизводятся. Поэтому мы не получили никакого результата.
Чтобы отключить режим отсечения задних сторон треугольников, можете вставить в код функции Render следующую строку:
FD3DDevice.SetRenderState(D3DRS CULLMODE, D3DCULL NONE);
То есть мы выключаем таким образом режим отсечения. Если вторым параметром использовать константу D3DCULL_CW, будут отсекаться примитивы, вершины которых перечисляются в поле зрения по часовой стрелке, а при значении, равным D3DCULL_CCW - против часовой стрелки. Именно это значение и установлено по умолчанию. В плоскостных построениях мы не станем менять установки этого режима, а будем следить за порядком перечисления вершин треугольников.
Текстура
Теперь нам предстоит изучить одну из важнейших тем - использование растровых образов. В Direct3D имеется несколько типов (стилей) текстур. Мы изучим текстуру, подобную наклеиваемым обоям.

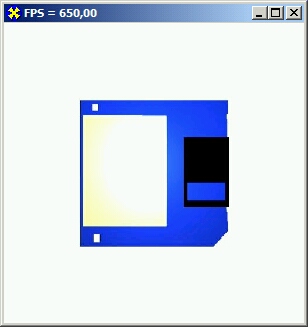

Как всегда, для изучения нового понятия нам потребуется познакомиться с новыми типами объектов и интерфейсов. И как обычно для этой книги, знакомство осуществим на конкретном примере. Сейчас им послужит проект каталога Ех06. Работа примера очень проста: на экране выводится содержимое растрового файла - картинка с изображением дискеты (рис. 8.5).
Кратко смысл программы можно описать так: на два связанных треугольника, образующих квадрат, накладывается квадратная текстура.
В списке переменных добавилась еще одна, связанная с используемым СОМ-объектом:
FD3Texture : IDIRECT3DTEXTURE8;
В начале работы ее значением устанавливается nil, а при завершении работы перед окончательным освобождением памяти вызывается метод _Reiease этого объекта.
