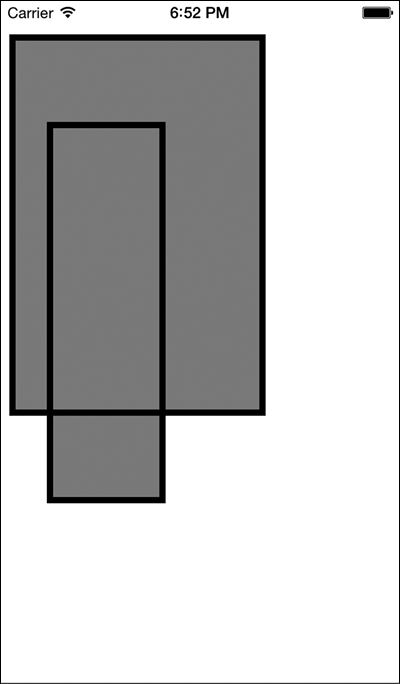

Рис. 17.26. Сохранение состояния графического контекста для точного отображения теней
17.10.
Постановка задачи
Требуется рисовать в графическом контексте градиенты, используя различные цвета.
Решение
Воспользуйтесь функцией CGGradientCreateWithColor.
Обсуждение
Мы уже поговорили о цвете в разделе 17.3 и теперь попробуем воспользоваться нашими навыками для решения более интересных задач, чем рисование простых прямоугольников и разноцветного текста.
В Core Graphics программист может создавать градиенты двух типов: осевой и радиальный (но мы обсудим только осевые градиенты). Осевой градиент начинается в определенной точке с одного цвета и заканчивается в другой точке иным цветом (конечно, градиент можно и начать и закончить одним и тем же цветом, но тогда он будет не слишком напоминать градиент). «Осевой» означает «относящийся к оси». Между двумя точками (начальной и конечной) создается сегмент линии, он и будет той осью, вдоль которой отрисовывается градиент. Образец осевого градиента показан на рис. 17.27. На самом деле это осевой градиент, начинающийся с голубого цвета и заканчивающийся зеленым, но на черно-белой иллюстрации этого, конечно же, не видно.
Рис. 17.27. Осевой градиент
Чтобы создать осевой градиент, вызовите функцию CGGradientCreateWithColorComponents. Возвращаемым значением этой функции будет новый градиент типа CGGradientRef. Это описатель градиента. Закончив работать с градиентом, необходимо вызвать процедуру CGGradientRelease, передав описатель тому градиенту, который вы ранее получили от CGGradientCreateWithColorComponents.
Функция CGGradientCreateWithColorComponents принимает четыре параметра.
• Цветовое пространство — это контейнер для цветового диапазона, он должен относиться к типу CGColorSpaceRef. Для этого параметра можем просто передать возвращаемое значение функции CGColorSpaceCreateDeviceRGB — и получим пространство цветов RGB.
Массив цветовых компонентов (подробнее об этом — в разделе 17.3) — здесь должны содержаться значения красного, зеленого, голубого цветов и альфа-значение, все они относятся к типу CGFloat. Количество элементов в массиве тесно связано со значениями следующих двух параметров. Вы должны будете включить в этот массив такое количество значений, которого будет достаточно для того, чтобы указать ряд положений, обозначенных в четвертом параметре. Так, если вы запрашиваете только два положения (начальную и конечную точки), то в этом массиве должно быть минимум два цвета. А поскольку в состав каждого цвета входят красный, зеленый, голубой компоненты, а также альфа-значение, в данном массиве должно быть 2 x 4 элемента: четыре для первого цвета и четыре — для второго. Не волнуйтесь, если пока не все понимаете, — все встанет на свои места после изучения примеров.
Положения оттенков в цветовом массиве — этот параметр определяет, как быстро в градиенте осуществляется переход от одного оттенка к другому. Количество элементов должно быть таким же, как и значение четвертого
Количество положений — здесь мы указываем, сколько цветов и положений должно быть в градиенте.
Рассмотрим пример. Предположим, мы хотим нарисовать градиент, который показан на рис. 17.27. Вот как это делается.
1. Выбираем начальную и конечную точки градиента — ось, вдоль которой будут изменяться оттенки. В данном случае я указываю переход слева направо. Представьте, что цвет изменяется по мере движения вдоль гипотетической линии. Цвета будут располагаться по оси так, что любая вертикальная линия, перпендикулярно пересекающая ось градиента, будет пролегать только по одному оттенку. В случае, показанном на рис. 17.27, любая вертикальная линия будет перпендикулярна оси градиента. Рассмотрим эти вертикальные линии подробнее. Действительно, в любой ее точке цвет градиента один и тот же. Вот так и строится градиент. Хорошо, хватит теории — переходим ко второму этапу.
2. Теперь нам нужно создать цветовое пространство, которое будет передано функции CGGradientCreateWithColorComponents в первом параметре, как было объяснено ранее:
Закончив работу с этим цветовым пространством, мы избавимся от него.
3. Зададим голубой в качестве начального цвета (слева), а зеленый — в качестве конечного (справа), как показано на рис. 17.27. Названия, которыми я пользуюсь (startColorComponents и endColorComponents), выбраны произвольно и помогают нам не забыть о положении каждого цвета. Для указания того, какой цвет будет находиться в начале, а какой — в конце, мы воспользуемся позициями из массива:
Если вы забыли, какая концепция лежит в основе цветовых компонентов, вернитесь к этому вопросу, изложенному в разделе 17.3, а потом продолжайте читать.
4. Получив компоненты каждого цвета, мы помещаем все их в одномерный массив, который будет передан функции CGGradientCreateWithColorComponents:
