9.12. Межплатные соединения
В случае логических сигналов, передаваемых между платами, возможностей для появления помех становится все больше. Возрастает емкость проводников, цепь земли становится длиннее, поскольку теперь она проходит по кабелям, разъемным соединителям, платным расширителям и т. п. Поэтому выбросы по земле, возникающие за счет токов во время логических переходов, как правило, больше и вызывают больше беспокойств. Лучше всего стараться избегать передачи между платами тактирующих сигналов с большим коэффициентом разветвления, если это возможно; а провода заземления к отдельным платам сделать достаточно мощными. Если тактирующие сигналы все же передаются между платами, то целесообразно использовать на каждой плате вентиль в качестве входного буфера. В крайнем
9.13. Шины данных
Когда большое число подсхем объединяются в шину данных (более подробно об этом см. гл. 10 и 11), упомянутые проблемы становятся еще более острыми. Более того, появляются новые моменты — эффекты длинных линий, обусловленные длиной и индуктивностью самих сигнальных линий. Для самых быстрых ЭСЛ ИС (ECLIII, ECL100K с фронтом менее 1 нc) эти эффекты становятся настолько важными, что все сигнальные цепи длиной более 1 дюйма следует рассматривать как линии передачи и соответствующим образом их согласовывать.
Для шин данных любой существенной длины (1 фут и более) наилучшим подходом, по-видимому, является применение объединительной платы с «земляной плоскостью». Объединительная плата (см. гл. 12) представляет собой простую печатную плату, содержащую ряд разъемных соединителей под печатный монтаж для подключения отдельных схемных плат, составляющих всю логическую схему. Объединительные платы — это экономное решение проблемы объединения плат, а если они выполнены соответствующим образом, то и решение электрических проблем. Проводники, расположенные вблизи земли, имеют меньшую индуктивность и менее склонны к образованию емкостной связи с близлежащими сигнальными линиями, поэтому для создания простой объединительной платы все сигнальные линии следует расположить на одной стороне, а другую сторону отвести под основательную земляную плоскость (двухсторонние печатные платы имеют широкое распространение, но для сложных схем все чаще начинают применять многослойные печатные платы).
Последнее замечание на эту тему. Когда эффекты длинной линии типа «звонов» и выбросов по земле сильно вас допекут, вы, возможно, в отчаянии прибегнете к распространенному приему: подключить конденсатор прямо к вентилю, управляемому длинной линией. Мы сами делали это неоднократно, тем не менее мы не рекомендуем прибегать к этому малоизящному приему, поскольку он только усложняет проблему больших токов по земле во время логических переходов (см. разд. 9.11).
Оконечная нагрузка шин. Сигнальные линии шин большой длины принято нагружать на самом дальнем конце резисторами, подключенными к питанию или к земле. Длинные пары проводов или коаксиальные кабели обладают «характеристическим импедансом» Z0 (об этом пойдет речь в гл. 13). Сигнал, распространяющийся по кабелю, который нагружен этим импедансом (кстати, всегда резистивный), полностью поглощается без всяких отражений. Любая другая величина нагрузки, в том числе и холостой ход, вызывает отраженные волны, амплитуда и фаза которых зависит от рассогласования импедансов. Ширина печатных проводников и расстояние между ними таковы, что характеристический импеданс линий связи на печатной плате составляет примерно 100 Ом, что почти соответствует характеристическому импедансу скрученной пары из обычного изолированного провода 24-го калибра или другого, близкого сечения.
Распространенным способом завершения ТТЛ-шины является подключение делителя напряжения между +5 В и землей. Логический высокий уровень удерживается при этом на уровне +3 В, а это означает, что при переключении нужен меньший перепад напряжения и поэтому через емкость нагрузки протекает меньший ток. Обычно выбирают комбинацию из резисторов 180 и 390 Ом, подключенных соответственно к +5 В и земле (рис. 9.32).
Другой способ, хорошо работающий и для ТТЛ и для КМОП, состоит в том, чтобы использовать нагрузку по переменному току, состоящую из последовательной цепочки резистор-конденсатор между линией данных и землей (рис. 9.30).
Величина резистора

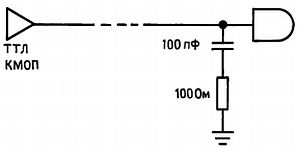

Рис. 9.30. Нагрузка по переменной составляющей.

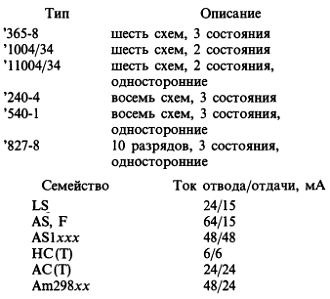

Шинные формирователи. Бели линии шин имеют большую длину или большой коэффициент разветвления, то необходимо использовать специальные логические элементы с высокой нагрузочной способностью по току. Ниже перечислены наиболее известные элементы этого типа.
«Односторонние» означает, что входные и выходные выводы ИС расположены на противоположных сторонах корпуса. Существуют также ИС-приемо/передатчиков с соответствующей нагрузочной способностью; они могут использоваться как буферы данных в любом направлении благодаря применению на каждой линии данных параллельных пар буферов с 3-я состояниями, включенных навстречу друг другу; вход «направление» определяет, в какую сторону будут передаваться данные. Другие типы приборов приведены в табл. 8.4 и табл. 8.5.
9.14. Кабельные связи
Передачу цифровых сигналов от одного устройства к другому нельзя осуществлять с помощью простого одиночного проводника, такое соединение подвержено влиянию взаимных помех. Цифровые сигналы обычно передаются по коаксиальным кабелям, скрученным парам, плоским кабелям (иногда с земляной поверхностью или в экране), многожильным кабелям и все чаще по оптоволоконным кабелям. Мы встретимся еще раз с коаксиальными кабелями (нежно называемыми «коаксами») в гл. 13 в связи с радиочастотной техникой; здесь же мы намерены рассмотреть некоторые способы передачи цифровых сигналов между коробками с электроникой, поскольку эти способы составляют важную часть цифрового сопряжения. В большинстве случаев существуют специализированные ИС формирователей/приемников, способные облегчить вашу работу.
Стандарт RS-232. Для сравнительно медленной передачи сигналов (несколько тысяч бит в секунду) по многожильным кабелям обычно используют известный сигнальный стандарт RS-232C (или более новый RS-232D). Стандартом определены биполярные уровни от ±5 до ±15 В (для формирователей необходимы положительное и отрицательное напряжения питания, но приемники обычно этого не требуют); приемники допускают, как правило, управление гистерезисом и временем отклика под конкретную ситуацию с помехами; применяя стандарт RS-232, вы можете использовать многожильный кабель без всякой экранировки, так как максимальная скорость изменения напряжения формирователей для минимизации перекрестных помех намерено ограничена величиной 30 В/мкс. Кроме основного ТТЛ-совместимого элемента, состоящего из 4 пар «формирователь/приемник» (148 8/1489), в настоящее время имеется несколько улучшенных ИС, включая маломощные варианты (LT1032, 1039 и МС145406, см. разд. 14.47) и варианты, работающие от одного источника +5 В (серии МАХ-232 и LT1130, LT1080). Последние содержат преобразователь напряжения для формирования необходимого отрицательного напряжения. Типовая схема показана на рис. 9.31.

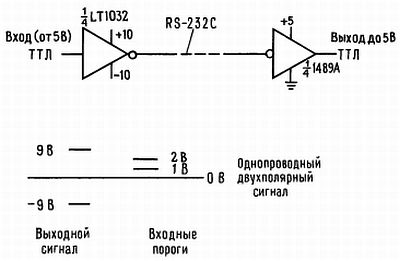

Рис. 9.31. Кабельные приемники и передатчики высокой помехоустойчивости; выполнены по стандарту RS-232.
RS-232 широко используется для обеспечения связи между компьютерами и терминалами на стандартизованных скоростях передачи данных, входящих в диапазон от 110 до 38400 бит/с. Полный стандарт определяет даже распайку контактов 25-контактного субминиатюрного соединителя типа D и используется для передачи данных в коде ASCII (см. разд. 10.19).
