Логометрический принцип в своей простейшей форме используется в классической мостовой схеме, где за счет сведения к нулю разностного сигнала между двумя выходами делителей напряжения устанавливается равенство двух отношений (см. разд. 15.02). Приборы типа 555 (см. разд. 5.14) позволяют добиться хорошей стабильности выходной частоты при значительных изменениях напряжения питания; это достигается благодаря применению логометрической схемы: напряжение на конденсаторе, формируемое с помощью RС-цепочки от источника питания, сравнивается с фиксированной долей напряжения питания (1/3 UКК и 2/3 UКК). Результирующая выходная частота будет зависеть только от постоянной времени RС-цепи. К этой
9.19. Выбор ЦАП
В качестве справочного материала, необходимого для выбора ЦАП для конкретного применения, мы приводим табл. 9.4, в которой перечислены самые типичные ЦАП различной скорости и точности. Этот список ни коим образом не претендует на полноту, но он включает наиболее распространенные преобразователи и некоторые самые современные приборы, предназначенные для замены.
При поиске ЦАП для конкретного применения следует всегда помнить о некоторых наиболее важных моментах: а) точность; б) быстродействие; в) точность установки (требуется ли внешняя подстройка?); г) входная структура (память? КМОП/ТТЛ/ЭСЛ-совместимость?); д) опорный источник (внутренний, внешний?); е) выходная структура (токовый выход? размах выхода? выход по напряжению? диапазон?); ж) необходимые напряжения питания и мощность рассеивания; з) корпус (желательно с малым числом выводов «узкий DIP» шириной 0,3 дюйма); и) цена.
9.20. Аналого-цифровые преобразователи
Можно насчитать с полдюжины основных способов А/Ц-преобразования, каждый из которых обладает своими преимуществами и ограничениями. Поскольку вы обычно применяете готовые А/Ц-модули или ИС, а не разрабатываете их сами, мы по возможности кратко опишем различные способы преобразования главным образом для того, чтобы помочь сделать квалифицированный выбор для конкретного применения. В следующем разделе этой главы мы покажем несколько типовых приложений А/Ц-преобразования. В гл. 11 рассмотрим некоторые АЦП, использующие точно такие же методы преобразования, но выходы которых просто сопрягаются с микропроцессорами.
Параллельное кодирование. В этом методе напряжение входного сигнала подается на один из входов n компараторов одновременно; другие входы компараторов подключены к n опорным источникам с равномерно распределенными напряжениями. Шифратор с приоритетом формирует цифровой выходной сигнал, соответствующий самому старшему компаратору из активизированных входным сигналом (рис. 9.49).

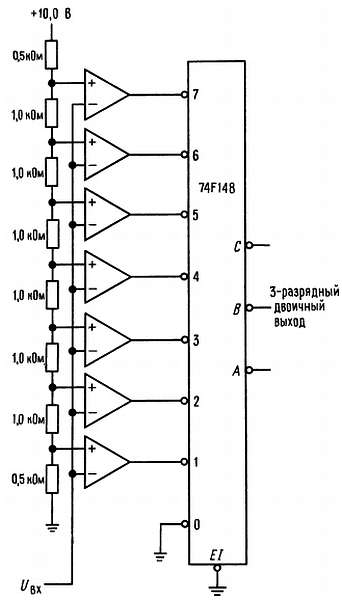

Рис. 9.49. Параллельно кодированный АЦП.
Параллельное кодирование (иногда называемое «мгновенным» кодированием) — это самый быстрый метод А/Ц-преобразования. Время задержки от входа до выхода равно сумме времен задержки на компараторе и шифраторе. Параллельные преобразователи, выпускаемые промышленностью, имеют от 16 до 1024 уровней квантования (с выходами от 4 до 16 разрядов). При большем числе разрядов они становятся дорогими и громоздкими. Быстродействие их колеблется от 15 до 300 млн. отсчетов в секунду. Типовым мгновенным АЦП является TDC1048 фирмы TRW, это биполярный 8-разрядный преобразователь на 20 млн. отсчетов в секунду в 28-выводном корпусе, цена которого составляет 100 долл.; фирма ЮТ выпускает преобразователь 75С48, КМОП-эквивалент с улучшенными техническими данными.
Существует вариант простого параллельного шифратора, так называемый полумгновенный шифратор, в котором используется двухступенчатый процесс. В этом процессе осуществляется мгновенное преобразование входа до половинной заданной точности; внутренние ЦАП вновь преобразуют приближенное значение в аналоговую величину, а разность между ней и входной величиной подвергается мгновенному преобразованию для получения младших значащих разрядов (рис. 9.50).

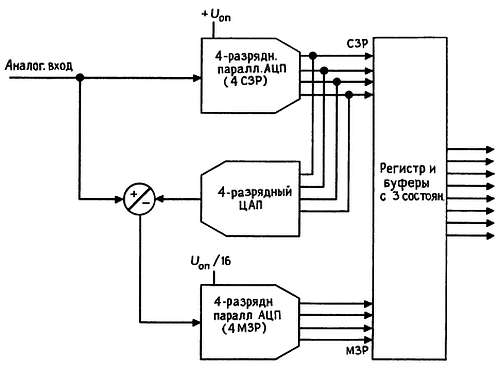

Рис. 9.50. Полупараллельный
Описанный способ лежит в основе дешевых преобразователей, которые обладают самым высоким быстродействием среди всех остальных, за исключением полностью мгновенных преобразователей. Он используется в недорогих преобразователях типа 8-разрядных ADC0820 (National) и AD7820/4/8 (Analog Devices). Целесообразно рассмотреть возможность использования мгновенных шифраторов в области преобразования колебаний в цифровую форму, даже при сравнительно низкой скорости преобразования; их быстродействие (точнее, малый апертурный интервал, в течение которого фиксируется выход компаратора) гарантирует, что входной сигнал за время преобразования существенно не изменится. Альтернативный вариант (более медленные преобразователи мы опишем ниже) обычно требует применения аналоговой схемы квантования и запоминания для того, чтобы зафиксировать входное колебание на время преобразования.
Последовательное приближение. В этом распространенном способе осуществляется опробование различных выходных кодов путем подачи их на ЦАП и сравнения результата с аналоговым входом с помощью компаратора (рис. 9.51).

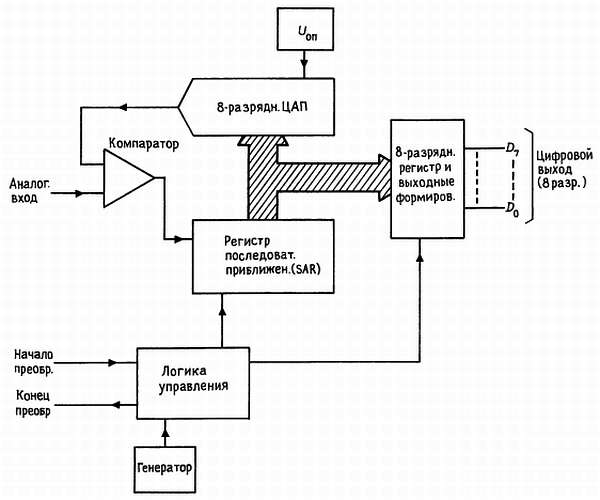

Рис. 9.51. АЦП с последовательной аппроксимацией.
Обычно процесс начинается с установки всех разрядов в «0». Затем, начиная со старшего значащего разряда, каждый разряд по очереди временно устанавливается в «1». Если выходное напряжение ЦАП не превышает напряжения входного сигнала, то этот разряд остается в состоянии «1», в противном случае он возвращается в «0». Для n– разрядного АЦП потребуется n таких шагов. Происходящий процесс можно описать как процесс бинарного поиска, начинающегося с середины. А/Ц-модуль с последовательным приближением имеет вход «Начало преобразования» и выход «Конец преобразования». Цифровой выход всегда выдается в параллельной форме (все разряды сразу по n отдельным выходным линиям), а иногда и в последовательной форме (n последовательных выходных битов, начиная с СЗР, по одной выходной линии). В нашем курсе по схемотехнике студенты конструируют АЦП с последовательным приближением в полном объеме вместе с ЦАП, компаратором и управляющей логикой.
На рис. 9.52, а показано восемь импульсов синхронизации и выходные сигналы на ЦАП, следующие друг за другом по мере того как аналоговый выход, подвергаемый проверке, сходится к входному напряжению. На рис. 9.52, б показано полное 8-разрядное «дерево», — прекрасная картинка, которую вы можете получить, наблюдая за выходом ЦАП, при подаче на вход медленно меняющегося линейного напряжения по всему диапазону входного аналогового сигнала.

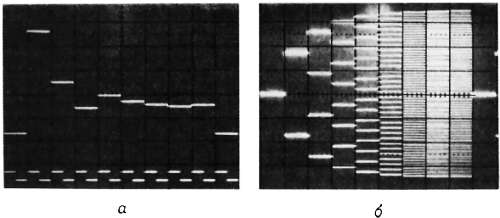

Рис. 9.52. Сигналы при 8-битовой последовательной аппроксимации. (С разрешения П. Эмери, Р. Ловетта и К. Рудина.) а — аналоговый выход, сходящийся к конечному значению; обратите внимание на синхроимпульсы; б — полное «дерево».
АЦП с последовательным приближением являются сравнительно точными и быстрыми и требуют всего n установок на ЦАП для обеспечения n– разрядной точности. Типичное время преобразования колеблется в диапазоне от 1 мкс до 50 мкс при точности от 8 до 12 разрядов; цена его составляет 10-400 долл. Этот тип преобразователя работает на коротких выборках из входного напряжения и если его входной сигнал меняется во время преобразования, то ошибка не превышает величину происходящего за это время изменения; однако выбросы на входном сигнале катастрофичны. Несмотря на общую вполне допустимую точность, эти преобразователи могут иметь довольно необычные нелинейности и «пропущенные коды».
