Реальные осциллограммы, приведенные на рис. 9.36, показывают, насколько эффективным может оказаться дифференциальное управление с отводом тока при решении проблемы синфазных помех. На представленном примере сигнал с размахом 50 мВ «загрязнен» синфазной помехой с размахом 4 В.

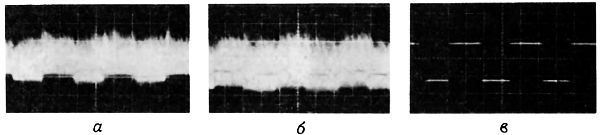

Рис. 9.36. Осциллограммы, показывающие превосходную помехоустойчивость дифференциальной передачи данных (дифференциальный приемник 75108). (С разрешения фирмы Texas Instruments.) а — вход приемника (+); б — вход приемника (—); в — выход приемника.
Стандарт RS-422/423.
Рис. 9.37. Зависимость между скоростью передачи данных при последовательной связи и длиной кабеля.
Распространенной серией формирователей/приемников для RS-422/3 является серия 26LS30-34 фирмы AMD с расширенной вторичной поставкой от других изготовителей; более поздние элементы 75ALS192/4 и серия DS34F30/80 имеют повышенное быстродействие при меньшей мощности. Мы использовали RS-422 для плоского кабеля из скрученных пар в том случае, когда хотели объединить параллельные порты и управляющие сигналы набора из 144 микропроцессорных плат в схему типа «звезды». Мы изготовили 9 групп по 16 процессорных плат, каждая группа содержала также одну интерфейсную плату, и использовали ТТЛ-сигналы между процессорами и в интерфейсе; затем, объединив 9 интерфейсных плат, мы подключили их к внешнему компьютеру с помощью RS-422 (по дифференциальной схеме). Полная длина кабеля составила примерно 8 м с шунтированием каждой пары с обоих концов резисторами 100 Ом. Вся система чрезвычайно проста и надежно работает на нашей скорости передачи около 1 Мбит/с.
Мы предпочитаем использовать дифференциальную передачу сигналов в тех случаях, где важную роль играют надежность и хорошая помехозащищенность. За счет эффектов компенсации дифференциальный сигнал обеспечивает низкую степень связи с другими сигналами («перекрестные помехи»). Использование скрученной пары, а не плоского кабеля, даже улучшает работу. На рис. 9.38 показано несколько осциллограмм, полученных для RS-422 и для непосредственного управления от логики с использованием как плоского кабеля, так и плоской скрученной пары (последняя была в действительности вариантом, известным под названием «скрученный и плоский»; это соединение состоит из жгута скрученных пар, прерываемых на 0,05 м через каждые 0,5 м для того, чтобы сделать плоскую выводную площадку).
Рис. 9.38. Ухудшение параметров и перекрестные помехи цифровых сигналов.
а — прямоугольные импульсы с ТТЛ-уровнями частотой 1 МГц на 10 футах ненагруженного плоского кабеля с заземлениями через определенные интервалы, 1 В/дел.;
б — парный провод к а с низким ТТЛ-уровнем;
в, г — то же, что а и б, но с нагрузкой 220/330 Ом, подключенной к +5 В;
д, е — то же, что в, г, но с использованием скрученной
ж, з — то же, что в, г, но с использованием плоского кабеля с земляной платой;
и — пара с низким уровнем для RS-422, на 100 футах плоского кабеля, смежного с парой, по которой проходят дифференциальные прямоугольные импульсы RS-422 частотой 100 кГц; 0,1 В/дел. (заметьте, что масштаб изменился);
к — то же, что и, но сигналы разделены заземленной парой;
л, м — т же, что и, к, но вместо плоского кабеля используется «скрученная и плоская» пара.
Для RS-422 мы использовали 30-метровый кабель, по одной паре которого мы передавали сигнал с размахом 6 В частотой 100 кГц и наблюдали за перекрестными помехами на соседней паре; обе пары были нагружены. При непосредственном управлении от логики использовались формирователи 74LS244 на частоте 1 МГц с 3-метровым кабелем в двух вариантах: с нагрузкой и без нагрузки. Осциллограммы с очевидностью показывают, что RS-422 чрезвычайно надежен даже при передаче по длинному кабелю, в то время как непосредственное управление от логики весьма ограничено в своих возможностях даже на средних длинах, хотя его можно несколько улучшить, используя нагрузку и плоский кабель с общей земляной поверхностью. Вопреки ожиданиям, скрученная пара оказалась нисколько не лучше плоского кабеля при непосредственном управлении от логики.
Дифференциальные линейные приемники работают нормально до тех пор, пока принимаемые сигналы находятся в пределах допустимого диапазона синфазных напряжений, обычно в несколько вольт (для 75108 — ±3 В). При использовании длинных линий вы можете, однако, очутиться в ситуации либо высокочастотных синфазных помех, либо низкочастотных разностей напряжений между источником и линией, превышающими в обоих случаях синфазный диапазон приемника. Если эти проблемы встают слишком остро, можно использовать пару резистивных делителей на входе приемника, или использовать приемник с встроенным аттенюатором, например 26LS33, приемник для RS-422 с синфазным диапазоном ±15 В.
При передаче сигналов по действительно длинным кабелям или при передаче в условиях очень сильных помех обычно используют индуктивную связь. Применив трансформаторы, вы, разумеется, лишаетесь возможности передавать логические сигналы постоянного тока: вы вынуждены кодировать данные определенным способом, например с использованием «несущего» сигнала. Локальные сети (см. разд. 10.21) обычно используют индуктивную связь.
Кристалл TAXI фирмы AMD. Фирмой AMD разработана весьма интересная пара дифференциальных передатчиков/приемников, Ат7968/9, содержащая для облегчения применения все разновидности внутренних регистров (рис. 9.39).
Рис. 9.39. Набор кристаллов AMD TAXI для быстродействующей линий последовательной связи. (С разрешения фирмы Advanced Micro Devices), а — передатчик Am7968; б — приемник Am7969.
Вы можете, например, рассматривать ИС передатчика как 8-битовую защелку со стробированием и квитированием; схема в таком применении преобразует байты в последовательные данные, дополняет эту последовательность соответствующими битами синхронизации, передает данные в последовательную линию связи и воспроизводит байты на другом конце. По отношению к пользователю линия выглядит как простой параллельный регистр. Эти ИС содержат кабельные формирователи и приемники для 50-омного кабеля, работающие от одного источника питания +5 В; они обладают достаточно высоким быстродействием: скорость передачи данных составляет 32-100 Мбит/с (от 4 до 12,5 Мбит/с). ИС TAXI предназначены для сверхскоростных линий передачи данных общего назначения со связью по переменному или постоянному току. Реальной средой передачи может быть простое соединение через провода, скрученные пары, коаксиальные кабели, кабели с трансформаторной связью или даже волоконно-оптические линии.
