Непосредственное управление от 5-вольтовой логики. Линиями средней длины, как и шинами данных, можно управлять непосредственно логическими уровнями; в общем случае необходимы вентили с большой нагрузочной способностью по току (см. приведенный выше перечень под заголовком «шинные формирователи»). На рис. 9.32 показано несколько способов управления. На первой схеме буфер (может иметь открытый коллектор) управляет нагруженной линией с ТТЛ-триггером Шмитта в качестве приемника для повышения помехоустойчивости. Если уровень помех высок, то можно использовать, как показано на второй схеме, замедляющую RС-цепь с подстройкой постоянной времени (и скорости передачи!) в соответствии

с конкретной обстановкой. В этой схеме триггер Шмитта играет важную роль. В последней схеме мощный КМОП-буфер управляет линией с комплексной нагрузкой и КМОП-триггером Шмитта в качестве приемника.

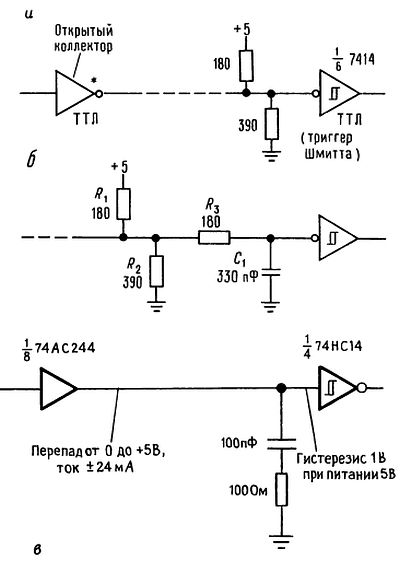

Рис. 9.32. Оконечные цепи с формированием логических уровней.

Непосредственное управление с помощью логических уровней будет нормально работать на скрученной паре, плоском и коаксиальном кабелях средней длины (около 3 м). Из-за быстрых фронтов большое значение приобретает емкостная связь с соседними линиями. Обычное «лекарство» — это чередование с земляными линиями или спаривание сигнальных линий с земляными (скрученная пара). Проблема взаимосвязи сигналов практически лишает возможности осуществить непосредственное управление от логики с использованием многожильных кабелей. В следующем разделе мы покажем несколько интересных осциллограмм, иллюстрирующих эту проблему, и познакомим с другим эффективным «лекарством», дифференциальным логическим управлением.

Важное замечание: никогда не пытайтесь управлять длинными линиями от небуферированных тактируемых элементов (триггеров, одновибраторов, счетчиков и некоторых регистров сдвига); емкостная нагрузка и эффекты «длинных линий» могут вызвать неправильное поведение схемы. «Буферированные» элементы содержат выходные формирователи, включенные между внутренними регистрами и выходными контактами и поэтому «не видят» реальных сигналов (с плохими параметрами) на выходных линиях и не сталкиваются с этой проблемой.

Управление от высоковольтной логики. Если для передачи сигналов по кабелям вы используете непосредственное управление от логики, то вы можете повысить помехоустойчивость, увеличивая перепад сигналов. В примере, показанном на рис. 9.33, в качестве генератора 12-вольтового логического перепада для скрученной пары используется элемент 75361 «формирователь ТТЛ-МОП». Приемником является элемент 75152, который позволяет устанавливать входной порог (входное сопротивление составляет примерно 9 кОм, следовательно, резистор смещения 12 кОм установит порог на +5 В) и гистерезис (в данном случае до ±2 В). Нагрузка линии 120 Ом согласовывает характеристический импеданс скрученной пары.

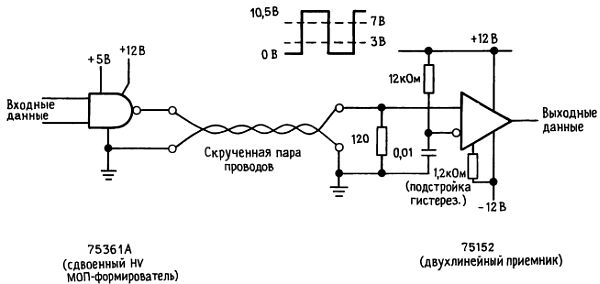

Рис. 9.33. Повышение помехоустойчивости с помощью высоковольтного кабельного формирователя.

Трапецеидальное управление. Для снижения остроты проблемы емкостной связи с соседними линиями фирма National изготавливает линейные формирователи/приемники (серии DS3662, DS3890) с управляемым временем переключения формирователя в сочетании с управляемым временем отклика приемника. По существу это

сводится к управлению линией, нагруженной на схему, показанную на рис. 9.32.

Дифференциальное управление; стандарт RS-422. Намного более высокую помехоустойчивость можно получить, используя дифференциальные сигналы, т. е. подавая Q и Q' на скрученную пару с дифференциальным приемником (рис. 9.34). Здесь парные ТТЛ-инверторы посылают в нагруженную скрученную пару прямой и инверсный сигналы, а дифференциальный линейный приемник 75115 воспроизводит чистые уровни ТТЛ.

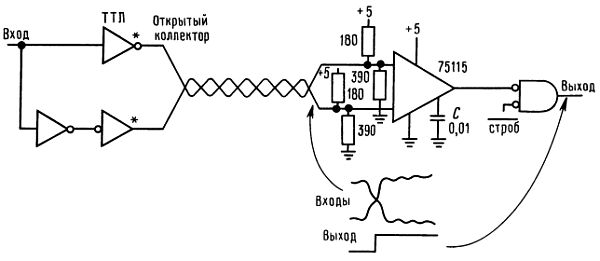

Рис. 9.34. Быстродействующие дифференциальные кабельные ТТЛ-передатчики и приемники.

Мы выбрали биполярные ТТЛ-формирователи, а не КМОП, поскольку они менее склонны к разрушению от статического электричества и к тиристорному защелкиванию из-за отражений в линии. Эта схема обеспечивает высокую степень подавления синфазных помех и восстанавливает четкие логические уровни из линейных сигналов, которые могут выглядеть довольно устрашающе. Показанная на рисунке форма колебаний дает лишь общее представление о том, что можно увидеть на отдельных сигнальных линиях в сравнительной чистой системе; реальные сигналы могут быть довольно сильно искажены, хотя и будут оставаться монотонными (отсутствует обратная волна).

Примером линейного приемника с настраиваемым временем отклика является элемент 75115; другой дифференциальный приемник (75152) позволяет управлять гистерезисом. Для душевного спокойствия желательно использовать приемник с гистерезисом (и с настраиваемой постоянной времени); такие приемники как раз и призваны для того, чтобы разбираться с самыми причудливыми формами сигналов.

Формирователи с отводом тока. Элементы типа 75S110 и МС3453 имеют коммутируемые выходы с отводом тока, которые можно использовать как выходы для однопроводной схемы или, как показано на рис. 9.35, в дифференциальном режиме.

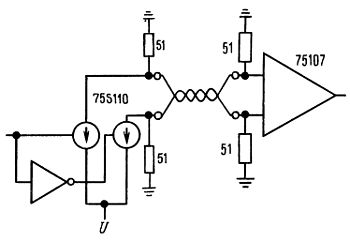

Рис. 9.35. Дифференциальная схема токовой связи с приемником.

Элемент 75107 является парным дифференциальным приемником, который обычно используется с согласующей нагрузкой, как показано на рисунке. Несколько формирователей могут совместно использовать одну дифференциальную линию в режиме «групповой линии», поскольку их выходы могут отключаться в 3-е состояние; в этом случае нагрузку на каждом формирователе не ставят, а переносят ее в самый дальний от приемника конец линии.

Наш опыт показывает, что дифференциальные формирователи с отводом тока позволяют достичь действительно впечатляющей скорости передачи данных. Это объясняется, по-видимому, тем, что высокоимпедансное управление с отдачей тока гарантирует возможность нагрузки кабеля на его характеристическое сопротивление для обоих состояний формирователя. В соответствии с техническими данными скорость передачи составляет более 1 Мбит/с на линии длиной 500 м и достигает 10 Мбит/с на линии длиной несколько десятков метров и менее.
