Истребитель И-16

Маслов Михаил Александрович

А «красные пятерки» с этого момента стали непременным атрибутом всех авиационных праздников и парадов. Пилоты-лилотажники, с целью быстрейшего освоения нового истребителя в строевых частях, гастролировали по воинским гарнизонам в течение всего 1935 года. Показательный пилотаж должен был развеять недоверие рядовых пилотов к И- 16. Впоследствии, все участники этих событий и сам Николай Поликарпов были награжден!»! орденами Ленина — высшей тогда наградой государства. Кроме этого им выделили по легковому автомобилю М-1. Нужно отметить, что пилотаж в плотном строю, каковой осуществляли участники «красных пятерок», был действительно весьма сложен и опасен. 11-го августа 1937 года во время очередной тренировки произошло столкновение двух самолетов. в результате которого один из воздушных акробатов — летчик Евсеев — погиб. Это была единственная неудача, которая однако не прекратила полеты. «Красные пятерки» на И-16 просуществовали до 1940 года, в них летали разные летчики, которые по праву считали свое участие в этом деле высшей оценкой их профессионального мастерства.

Серийный выпуск самолета, начатый в 1934 году, по настоящему развернулся только на следующий год. Лаже те И-16. которые

были выпушены и засчитаны в производственный план 1934 года продолжали доводиться и в 1935 году. Тогда же появилась возможность устанавливать на самолет двигатели М-25, являющиеся советской копией американского «Райт-Циклон» Ф-3. Производство этих двигателей развернули на вновь построенном авиазаводе №19 в городе Пермь, на Урале. За 1935 год. используя зачастую американские детали, завод выпустил 660 двигателей М-25. Часть этих двигателей предназначалась для И-16. Новая модификация самолета уже была построена в Москве, пять первых машин этого типа вошли в «красную пятерку», а самолет №54 (№ 123954). выпушенный 25 апреля 1935 года подвергся тщательным заводским испытаниям. Имея полетный вес 1432 килограмма, он развивал скорость на трехкилометровой высоте 456 км/час. В целом этот И-16 очень напоминал третий опытный экземпляр с «Райт-Циклоном» Ф-3, однако капот двигателя несколько изменился и получил лобовые жалюзи, элеронная щель была заделана. а клапаны-обтекатели вдоль всего размаха оперения сменились маленькими крышками на узлах навески рулей. На серийном заводе №21 в Нижнем Новгороде этот самолет получил обозначение тип 5. К моменту внедрения этой модификации в серийное производство, заводской коллектив уже вполне освоился с выпуском И-16. а серийный конструкторский отдел (СКО) уже проводил свои удачные доработки машины. Ешс в конце 1934 года заводские конструкторы разработали свой вариант убирающегося шасси. Проведенные испытания на первом же заводском И-16 №4211, показали, что механизм работает вполне надежно, поэтому на всех последующих выпускаемых машинах ставилась эта кинематика. Довели к тому времени, то есть к моменту выпуска машины тип 5 и вооружение самолета. Характерной особенностью И-16 было его изначальное вооружение новейшим пулеметом 111К АС калибра 7,62 мм. Этот пулемет, разработанный в 1932 году оружейниками Шпитальным и Комарицким обладал самой высокой в мире скорострельностью — 1800 выстрелов в минуту. ШКАС был запущен в серийное производство одновременно с И-16 в 1934 году и первоначально сам обладал многочисленными дефектами, которые приходилось устранять уже в процессе эксплуатации самолета. Хотя новый пулемет был дороже в пять раз (в 1934 голу его цена была определена в 5000 рублей) освоенного промышленностью ПВ-1 (Максим), но весу он был в полтора paw легче, а по скорострельности стоил двух старых пулеметов.

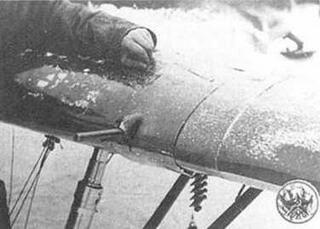

Зима 1934-35 года. Вид на пулемет ШКАС, торчащий из крыла.

Close-up view of the wing-mounted ShKAS machine gun.

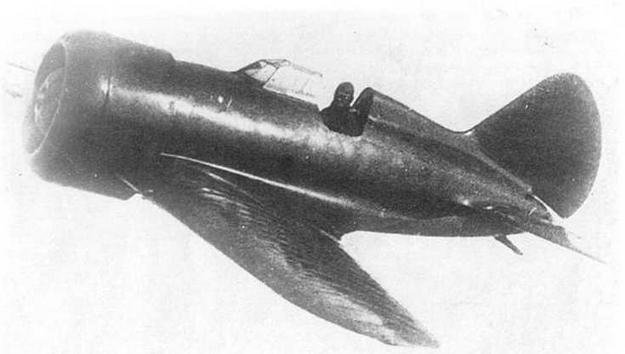

И-16тип4.

The I-16 type A

Первоначально ШКАСы, установленные в крыльях, давали при стрельбе много отказов. Причина заключалась в том. что конструкторы самолета установили пулемет в перевернутом положении — так оказалось удобнее его конструктивно увязать. Хитрая механика, находясь вверх ногами стала заедать, оружейники, опомнившись, стали протестовать, однако дело было сделано и первые И -16 выпуска 1934 года так и летали с капризным вооружением. Впоследствии этот недостаток естественно был устранен.

В период с 28 августа но 3 ноября I935 года I0 самолетов И -16 выпуска завода №39 проходили войсковые испытания в 107 авиаэскадрилье Брянской авиабригады. Военные летчики изучали все слабые и положительные стороны самолета, все возможные варианты его боевого применения. Выяснилось например, что опускаемые на взлете элероны (И-16 тип 4 и тип 5 обладали механизмом дифференциального опускания элеронов, в таком виде они осуществляли функцию закрылков) действительно ощутимо сокращают дистанцию взлета и посадки. Это заключение было весомым аргументом для сторонников И -16. ибо работы по расширению действующих аэродромов для новых истребителей только велись.

В оценке пилотирования говорилось, что «управление самолетом легкое, чувствительно реагирует на малейшее движение рулей, ...малейших ошибок нс протает. ...Передирание ручки на вираже и посадке опасно сваливанием в штопор». Такая высокая чувствительность самолета на малейшие движения ручки управления затрудняла пользование гашетками пулеметов, оснащенных механическим спуском — требовался более мягкий электроспуск. Бочку И-16 крутил за 1-1,2 секунды, причем самолет всегда можно было зафиксировать и в промежуточном положении. Отметили армейские пилоты (как и несколько ранее испытатели), что при полетах на максимальной скорости верхняя обшивка крыльев отсасывается потоком и как бы вспучивается. Частоту нервюр явно необходимо было увеличить — впрочем конструкторы к этому времени уже разрешили этот вопрос.

Особое внимание было уделено проведению штопора. Вот основные оценки:. «Самолет штопорит хорошо на всех высотах... в процессе штопора, при ослабленной ноге, заметна после каждого витка тенденция самолета выйти из штопора. ...Правый штопор проводится до 12 витков без запаздывания при выводе. Штопор влево происходит энергичнее... ввод и вывод как в правый, но полною добора ручки не желательно, так как в этот момент самолет поднимает нос между горизонтом и нормальным штопором, вращение происходит плоское, а вывод с запаздыванием — после пяти витков два витка запаздывания. ...случаев отказа управления при штопоре не было». Общая оценка самолета гласила: «Обладает отличными пилотажными качествами». В том же 1935 году И-16 впервые отправился за границу. На миланской международной

авиационной выставке в Италии Советский Союз выставил несколько образцов самолетов: АИР-9 бис Яковлева, ОСГА-Ю1 Четверикова. Сталь-3 Путилова. Ярко раскрашенный И-16 представлялся как спортивный самолет АСБ с максимальной скоростью 467 км/час. По сравнению с длинными, вытянутыми гоночными машинами выглядел он скромно и вызывал на выставке скорее недоумение чем неописуемый восторг. Мало кто думал тогда, что русские всерьез намерены развернуть крупномасштабное производство этого толстячка. А устроители выставки пожалуй меньше всех подозревали, что через годе небольшим от него крепко достанется прежде всего итальянским конструкциям.

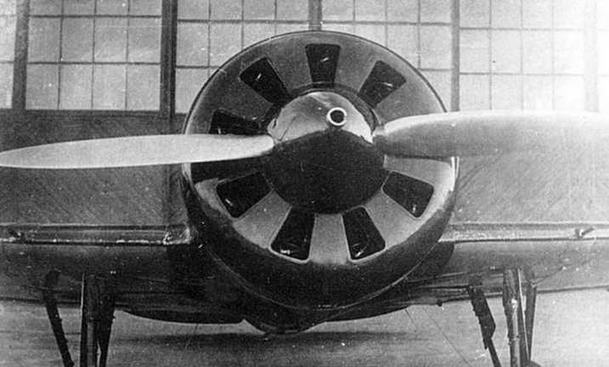

Лобовая часть И-16 тип 5. Отсутствие патрубка маслорадиатора говорит об отсутствии последнего.

The I-16 type 5 bow. Note the lack of oil cooler intake.

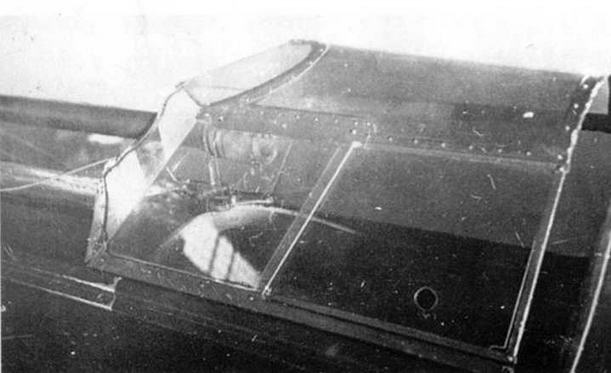

Козырек на тип 4 и тип 5. На фото представлен один из первоначальных вариантов с выступающей накладкой для сдвигаемой форточки.

The cockpit canopy of the I-16 type 4 and 5. Photo shows the early canopy variant.

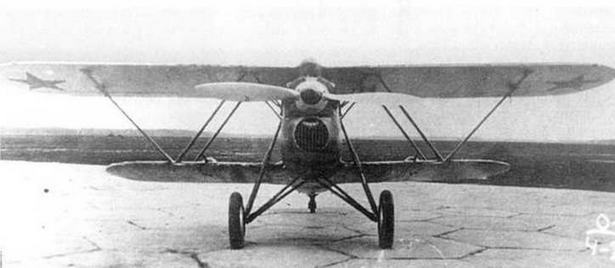

Трофейный C.R.32 с красными звездами на аэродроме НИИ ВВС.

Captured C.R.32 in Soviet Air Force insignia at Nil WS airfield.

Испанский дебют

Во время гражданской войны в Испании в 1936-1939 гг. И-16 впервые был использован в боевой обстановке. Истребители были получены испанской республикой из Советского Союза в конце октября, начале ноября 1936 года. Это была первая партия поставленных машин, состоящая из 31-го И -16 тип 5. Вместе с самолетами прибыли летчики 1-ой авиабригады из Брянска. Группой этих пилотов, состоящей из 3-х эскадрилий командовал капитан Тархов. Уже 9-го ноября 1936 года И-16 впервые появились в небе над Мадридом. Появление И-16 коренным образом изменило характер воздушных схваток. Новый боец был первым в мире самолетом способным вести бои на вертикали. Основные противники — немецкий истребитель Нс-51 и итальянский C.R.32 значительно уступали ему по своим летным данным — настолько, что пилотам этих машин было настоятельно не рекомендовано ввязываться в бой не имея численного преимущества. Это было уже излишним. Ужас встречи с внезапно появившимися И-16, у националистов первоначально был столь велик, что они дали ему прозвище «Рата» (крыса). Республиканцы стали ласково называть своего защитника «Моска» (муха), а авиационные издания всего мира окрестили «Боингом»», утверждая при этом, что самолет разработан на этой известнейшей американской фирме.

7 мая 1937 года прибыла вторая партия И-16 в количестве 31 машины, а 21 мая еще 17 истребителей и четыре УТИ-4. Одновременное новой партией машин прибыла очередная группа советских летчиков, в основном из 142-ой авиабригады, базирующейся в Бобруйске. и шестьдесят молодых испанских парней, освоивших технику пилотирования И-16 в советской летной школе в Кировабаде. Обе партии, состоявшие из боевых машин типа 5 были собраны и отправлены в летные части. Скоро произошел ряд загадочных катастроф — погибло несколько советских и испанских летчиков. При тщательном расследовании выяснилось, что эти самолеты обладают недостаточной прочностью крыльев. При энергичном пилотировании концевая часть крыла в районе подвески элерона разрушалась и самолет становился неуправляемым. Так как в этот период в Советском Союзе велись судебные процессы над политическими противниками Сталина, которые обвинялись во вредительстве, вредительством же была объявлена небоесиособность партии самолетов. В результате, 150 крыльев И-16 подверглись усилению конструкции и смене обшивки. Подвергались этой операции, в том числе, и 14 машин, прибывших 1-го июля. В прибывшей 10 августа 1937 года новой партии, состоящей из 62 И-16, усиления уже были внесены. Вообще, эксплуатация И-16 в Испании выявила целый ряд определенных недостатков самолета. Колеса (750 х 100) оказались слишком узкими для испанских аэродромов — взлетать часто приходилось с обычных каменистых виноградников. При этом мелкие камни пробивали полотно низко расположенного горизонтального оперения. Колеса, впоследствии, стали ставить более толстые (750 х 150), а нижнюю поверхность стабилизатора и руля высоты обшивать двойным слоем авиаполотна. Хуже оказалось с подвижным фонарем летчика, который мало того, что забрызгивало маслом, он и работал недостаточно надежно. Кроме того, фонарь самопроизвольно на большой скорости задвигался, поэтому скоро пилоты стали закреплять его постоянно в открытом положении, что хотя и ухудшало аэродинамику, однако добавляло уверенности в бою. Задняя центровка машины неожиданно сделала И-16 прямо-таки вездеходом — он не переворачивался даже при посадке на пашне.

Особым вопросом стало исследование живучести самолета. Во время боевых действий в Валенсии, в период с 9 марта по 8 апреля 1937 года были проведены целые исследования но этому вопросу. Вражеские пули пробивали только введенные бронеспинки (были это очевидно пули крупнокалиберных пулеметов итальянских C.R.32), протектирование бензобаков оказалось недостаточно эффективным и не всегда защищало от загорания.

Моторы М-25 засасывали во время руления по земле много пыли и быстро выходили и i строя. Первоначально эти двигатели воздушного охлаждения эксплуатировались без маслорадиаторов — Испания показала необходимость установки последних. Жара была — это да, но и воевали пилоты отменно — летали на максимальных скоростях и двигатели при этом эксплуатировались на перефорсированных режимах. Мог разве кто в мирных условиях предположить, что в бою придется пикировать с высоты 3-4 километров практически до земли, а потом вновь карабкаться до самого неба ни на миллиметр не сдвигая на себя рычаг газа.
