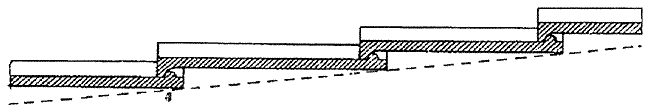

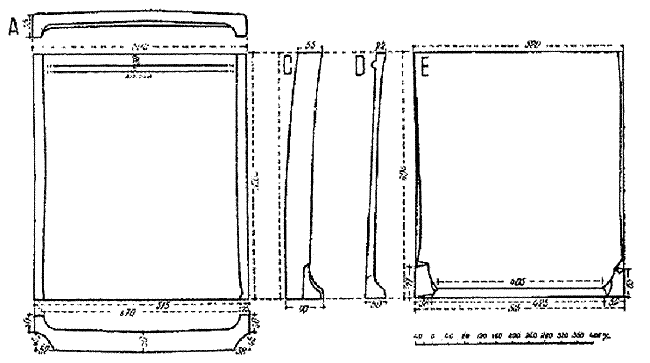

Прежде всего, нужно отметить, что верхним концом черепицы должен считаться тот, где на наружной поверхности находится поперечный валик, а нижним — тот, где имеется утолщение, образующее выступ на тыльной стороне. Нижний конец каждой черепицы закрывал некоторую часть следующей черепицы, и, чтобы это могло произойти, делались вырезы по углам у нижнего выступа, последний вдвигался в следующую черепицу, занимая на ней место между боковыми бортами так, что поперечный валик оказывался позади него. Взаимоотношение кровельных черепиц, уложенных на место, в продольном разрезе показано на прилагаемом рисунке 61. Такой способ сопряжения концов черепиц заключался в том, что черепицу накладывали на черепицу, а для того, чтобы закрыть просвет между черепицами, на нижнем их конце делался выступ, закрывавший этот промежуток. Поверхность у смежных черепиц в каждом продольном ряду отстояла одна от другой на 0,05 м. Стало быть, в общем, должна была получиться ступенчато-наклонная поверхность кровли с указанною высотою «ступенек».
Рис. 61.

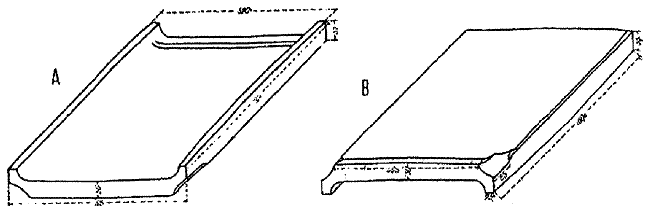

Мы рассмотрели устройство плоских боспорских черепиц в связи со способом их применения при постройке кровель. Только при таком условии можно уяснить значение всех деталей в самой форме черепиц. В частности, теперь нетрудно заметить, что черепицы не имеют никаких особых приспособлений для прикрепления их к кровельной обрешетке, т. е. к той деревянной основе, на которую настилались черепицы; стало быть, боспорские черепицы относятся к тому разряду античных черепиц, которые держались на крыше главным образом благодаря трению, происходящему от их собственного довольно значительного веса. Возможно, что черепицы, расположенные у края кровли, прибивались гвоздями. Несколько боспорских черепиц, находящихся в Эрмитаже [318] , имеют дырки, которые, возможно, и служили для прикрепления черепиц гвоздями к обрешетке крыши [319] . После укладки плоских черепиц каждый вертикальный ряд их, уложенный по вышеуказанному способу, примыкал к подобным же образом образованному смежному ряду, идущему параллельно сверху вниз. Черепицы соприкасались между собою внешней стороной своих бортов, и в местах стыка продольных сторон черепиц получались швы. Достигнуть такого плотного примыкания черепиц друг к другу, чтобы в шов не проникала дождевая вода, разумеется, было невозможно. Для предотвращения попадания воды в указанные швы места стыков перекрывались специальными покрышками, которые составляли в античных постройках неотъемлемую часть кровли, образованной из плоских черепиц. Последние обычно назывались , а для второго сорта черепиц, вспомогательного значения, применялся термин , по смыслу соответствовавший русскому «покрышка».
318
Е.М. Придик, Инвентарный каталог клейм, стр. 129, №№ 47–53, и стр. 130, №№ 83–86.
319
Ср. J. Durm, Baukunst der Griechen, стр. 129, прим. 1 и стр. 201.

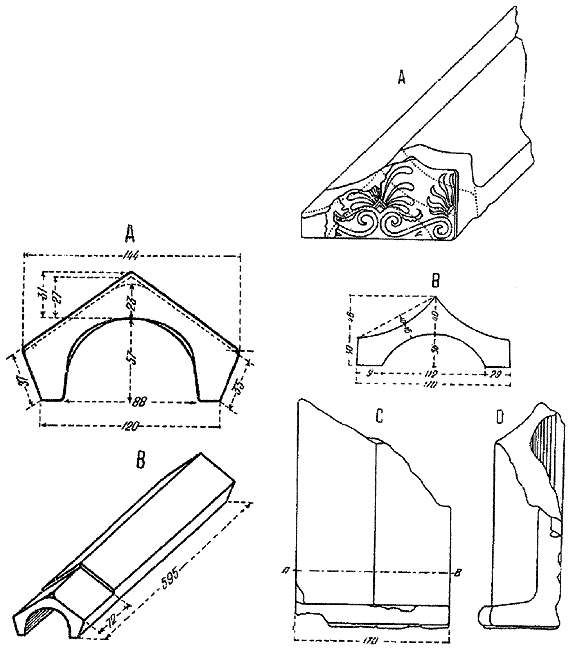

Боспорские калиптеры (рис. 61, а и 61, б) в разрезе имеют форму опрокинутого полукруглого желоба с граненой наружной поверхностью. Широкие грани (ширина 0,09 м) образуют два ската, внизу они переходят в узкие скошенные стороны. Максимальная ширина, калиптера 0,144, ширина основания 0,12 м, высота 0,088 м. Выжелобленное внутреннее пространство имеет в высоту 0,057 при наибольшей ширине внизу 0,088 м. Другой вариант боспорских калиптеров, представленный на рис. 61, б, имеет несколько вдавленную форму верхних скатов и совершенно вертикальные боковые грани.
Рис. 61. Типы боспорских калиптеров.
а) слева (А — разрез, В — перспективный вид); б) справа (А — перспективный вид, В — разрез, С — вид сверху, D — вид сбоку).
При закрывании продольных стыков плоских черепиц борта последних попарно входили в желобчатое внутреннее пространство калиптера (рис. 62). Последние накладывались своими концами друг на друга. Благодаря этому получалась на всем протяжении линии стыка черепиц непрерывность перекрытия, образованного калиптерами.
Рис. 62. Перекрытие боковых стыков черепиц калиптерами (разрез).
Калиптеры, выходившие своим концом на край кровли, так наз. фронтальные черепицы (по-немецки Stirnziegel), отличались от обычных калиптеров тем, что конец, совпадавший с краем крыши и обращенный, стало быть, наружу, закрывался орнаментированным щитком (антефикс), составляющим
Некоторые образцы антефиксов [320] , выделывавшихся для боспорских кровельных черепиц, показаны на рис. 63. Они сделаны, несомненно, в специальных формах, причем соединены с концами калиптеров еще в сыром виде, до обжига. Кроме наиболее часто встречающихся антефиксов с рельефными изображениями пальметок, волют, бычьей головы и т. п., было найдено несколько антефиксов с изображением головы Горгоны.
Рис. 63. Антефиксы боспорских черепиц ( 1/3 н. в.).
320
Находятся в Керченском музее.
На рис. 64 воспроизведена передняя часть (антефикс) фронтальной черепицы, представляющая лицо Горгоны. Она найдена кладоискателями на горе Митридата в Керчи и передана Керченскому музею местным коллекционером И. Терлецким. Директором Керченского музея К.Е. Думбергом эта находка была отправлена в Эрмитаж, где и хранится в настоящее время [321] . Другой экземпляр такого же антефикса, но сохранившийся лишь частично, имеется в Керченском музее. Лицо Горгоны обрамлено змеями, вплетающимися в волосы, безобразность лица, по обыкновению, подчеркнута сильно высунутым языком [322] .
321
Рапорт от 21 декабря 1898 г. № 185.
322
Ср. Н. Веселовский, Нагрудник с изображением головы Медузы, ИАК, в. 65.
Рис. 64. Антефикс с головой Горгоны ( 1/2 н. в.).
Как известно, изображение головы Горгоны, по представлениям античных греков, обладало магической силой отвращения злых духов. Придавая значение апотропея, т. е. профилактического средства, отвращающего зло, лицо Горгоны было одним из излюбленных мотивов архитектурного украшения, применявшихся с древнейших времен в виде антефиксов, как это мы и видим в данном случае [323] .
323
J. Durm, Die Baukunst, т. II, стр. 85.
Мы не имеем возможности при данном наличии материалов выяснить все детали устройства черепичных кровель. Но это и не является нашей задачей, поскольку в данной работе боспорские черепицы подлежат изучению главным образом как продукция определенной отрасли керамической промышленности. Основная масса этой продукции, как это было показано выше, состояла из массивных плоских черепиц, которые и составляли главный материал для устройства кровель. Для покрытия продольных стыков между плоскими черепицами употреблялись специальные покрышки — калиптеры, причем некоторое количество последних выделывалось в соединении с так наз. антефиксами, в числе которых встречаются рельефные апотропеические маски Горгоны и т. д. Следовательно, производство черепиц было связано с необходимостью давать художественное оформление некоторой части изделий. Больше того, можно предполагать, что мастерские, изготовлявшие черепицы, производили также и различного рода архитектурные терракотовые украшения, применявшиеся в античном зодчестве преимущественно для карнизов, для венчающих частей построек.
На рис. 65 изображен образец характерных архитектурных украшений, найденный в Керчи и несомненно вышедший из какой-то боспорской черепичной мастерской (находится в Керченском музее). Другое аналогичное изделие было представлено в Эрмитаж с нижеследующим рапортом директора Керченского музея В.В. Шкорпила: «Фрагментированное архитектурное украшение из терракоты, найденное в апреле 1910 г. на южном склоне Митридатовой горы к СЗ от 1-го кресла Митридата. Украшение изготовлено из такой же глины и покрыто с передней стороны такой же тонкой облицовкой красного цвета, как и боспорские черепицы — с именем Спартока, Перисада, Евмела и др., из чего можно заключить, что это местное боспорское изделие конца IV в. до р. Х» [324] .
324
Архив Керченского музея, рапорт № 79 от 25 мая 1910 г., дело 1910 г.
