Наконец, все части прибора были сделаны, оставалось только собрать его; мальчик позвал в шалаш отца и хотел при нем составить тот самый прибор, посредством которого Герц открыл врата радио.
— Эту штуку ты поймешь, отец, — сказал Хюг, — это легче легкого.
— Ты мне про много вещей так говорил, — сказал горец, — но моя голова работает не так, как твоя. Я охотно буду смотреть и слушать, а большего от меня не требуй.
— Нет, но это в самом деле просто. Я сейчас тебе объясню.
Он взял из-под стола четыре элемента и стал соединять их вместе, говоря:
— Я уже объяснял их тебе, отец. Но я все-таки
— Это вот для чего. Я его присоединю к положительному полюсу батареи. Если я не прижму, пружина держит его вверху; в цепи образуется промежуток и ток прекращается. Когда я нажимаю, так что образуется мост между двум проволоками ток идет.
— Я понимаю, — вскричал горец. — Это как калитка в заборе: если она открыта, — все равно, хоть бы забора и не было, коровы войдут через калитку; если же ее закрыть, она будет частью забора.
Хюг улыбнулся этому сравнению, но понял, что не может предложить другого, более яркого. Продолжая сборку, он поднял маленький цилиндрик.
— Вот это называется индукционной катушкой, — сказал он. — Внутри этой картонной трубочки пачка мягких железных прутиков. На внешней стороне картона я намотал около пятидесяти оборотов довольно толстой проволоки, 1/25 дюйма в диаметре; это называется первичной обмоткой.
Заметь, отец, что я соединяю другую проволоку батареи — от отрицательного полюса или цинкового конца последнего элемента — с левым концом первичной обмотки. Ты сам видишь, что если бы я присоединил ключ к свободному концу первичной обмотки, цепь или забор, как ты сказал, была бы замкнута, и ток пошел бы по всем виткам катушки.
— Думаю, что так.
— Но я не соединил, и сейчас скажу тебе, почему. — Он коснулся железной внутренности цилиндра.
— Тут у меня пучок прутьев из мягкого железа. Как я тебе уже показывал, мягкое железо легко намагничивается от проволочной спирали, по которой идет ток. Вот эта первичная обмотка представляет собою такую спираль. Когда в ней есть ток, железо становится магнитом, когда ток прекращается, оно теряет свой магнетизм.
Берли Сесиль кивнул, но было ясно, что ему не все понятно. Хюг взял свой ножик и с силой воткнул его в деревянный стол так, что он стал раскачиваться взад и вперед.

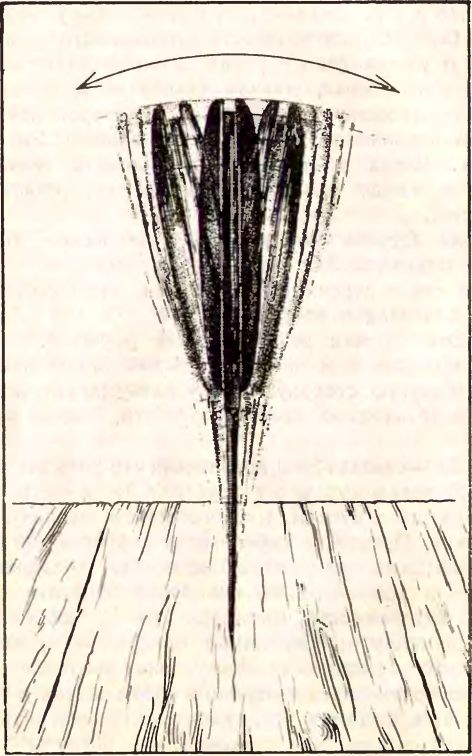

Нож раскачивался взад и вперед.
— Этот ножик действует, как пружина. — сказал он. — Он стальной и магнитом может быть наклонен в ту или другую сторону. Если убрать магнит, нож сам по себе, благодаря своей упругости, снова встанет прямо.
— Да, — сказал горец, довольный, что хоть это понял.
— Я делаю тут то же самое. У меня есть стальная пружина с куском мягкого железа наверху, вроде молоточка. Представь себе, что я укрепляю эту пружинку на раме, как
— Да, вероятно.
— Наверное. Но так бы мне пришлось каждый раз самому поворачивать ключ, чтобы включать и выключать ток. Хорошо бы, чтобы это делалось само. И можно это сделать. В это отверстие в раме я вставил этот деревянный стержень, к которому я сверху приладил винт. Когда я замыкаю полюсы, ток от положительного полюса батареи идет до самого винта. Затем я беру молоточек стальной пружины и прикрепляю его к раме близ стержня так, чтобы задняя часть молоточка крепко нажимала на винт, а передняя отстояла от железной внутренней стороны индукционной катушки на 1/8 дюйма. Теперь молоточек, или, как он называется, прерыватель, готов и может действовать. Если я закрою ключ, ток от положительного полюса батареи пойдет до молоточка, пройдя через винт.
Осталось сделать только одно: провести эту длинную проволоку от правого конца первичной обмотки к основанию стальной пружины, наверху которой находится молоточек; во время этого, конечно, ключ должен быть открыт. Ты замечаешь, что тут получается цепь, в которой есть только один промежуток у ключа, а повернув ключ, я уничтожу его, и цепь замкнется.
— Теперь смотри. Когда я закрою ток, замыкая цепь, ток сразу пойдет от положительного полюса батареи по проволоке к ключу, по проволоке к винту в деревянном стержне, вниз по стальной пружине (прижатой к винту), кругом первичной обмотки индукционной катушки и по обратной проволоке к отрицательному полюсу батареи.
Тогда намагничивается мягкое железо индукционной катушки; став сильным магнитом, она притягивает мягкое железо молоточка-прерывателя.

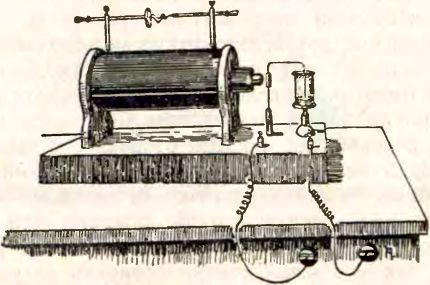

Индукционная катушка Румкорпфа.
Магнит тащит молоточек вперед, он оттягивает пружину от винта, на который она нажимала и по которому проходил ток. Это образует промежуток в цепи. Как только образуется промежуток, ток прекращается.
В тот же момент внутренность катушки размагничивается и теряет силу притягивать молоточек. Упругость отбросит его снова к винту. Но как. только прерыватель коснется винта, цепь замкнется. Снова пойдет ток, намагнитит мягкое железо, которое притянет молоточек, опять прекратив ток. Молоточек отлетит обратно, коснется винта и включит ток.
Таким образом, прерыватель летает взад и вперед с громадной быстротой, автоматически включая и выключая ток. Если бы я хотел сделать пружину подлиннее и поместить около нее колокольчик, тогда, когда молоточек притягивается вперед, пружина сперва ударила бы в колокольчик и потом отскочила с дюжину раз в секунду, и вышел бы простой электрический звонок. Но я сейчас не стану возиться со звонком, отец, потому что хочу сделать модель аппарата, при помощи которого была впервые открыта возможность радиопередачи. Так что давай кончим собирать катушку.
