Выходная мощность передатчика в пределах 100 мВт позволяет получить на входе расположенного рядом приемника соотношение «сигнал/шум», 1/100 или 1/50. Этого более чем достаточно даже для экзотических видов модуляции (ЛЧМ,ФКМ и пр.) для того, чтобы полностью подавить информационный сигнал с радиозакладки. Схема передатчика помех для радиозакладок представлена на рис. 5.1.
Передатчик помех состоит из двух частей:
— модулятора (выполнен в виде мультивибратора на транзисторах VT1, VT2);
— задающего генератора на транзисторе VT3.

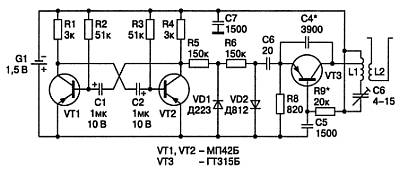

Рис. 5.1. Схема
В передатчике помех применена частотная манипуляция с частотой манипуляции 8 Гц и девиацией около 80 кГц (для расширения спектра помехи).
Катушка L1— бескаркасная, имеет 3–4 витка провода ПЭВ 0.8, диаметр катушки 5 мм, шаг намотки 1,5 мм.
Катушка связи L2— бескаркасная, содержит один виток (диаметром 9 мм) провода ПЭВ-2-0,6 вокруг «холодного» конца катушки L1. Передатчик собран в металлической коробке 40x80 мм. Высокочастотная часть собрана навесным монтажом. В качестве антенны применен полуволновый вибратор из медной проволоки диаметром 2–4 мм.
Схема № 2.Принципиальная схема еще одного несложного генератора помехприведена на рис. 5.2.Источником шума является полупроводниковый диод — стабилитрон VD1 типа КС168А, работающий в режиме лавинного пробоя при очень малом токе. Сила тока через стабилитрон VD1 составляет всего лишь около 100 мкА. Шум, как полезный сигнал, снимается с катода стабилитрона VD1 через конденсатор С1 поступает на инвертирующий вход операционного усилителя DA1 типа КР140УД1208. На неинвертирующий вход этого усилителя поступает напряжение смещения, равное половине напряжения питания с делителя напряжения, выполненного на резисторах R2 и R3.

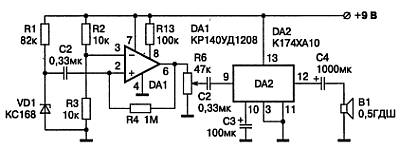

Рис. 5.2. Принципиальная схема несложного генератора помех
Режим работы микросхемы определяется резистором R5, а коэффициент усиления — резистором R4. С нагрузки усилителя, переменного резистора R6, усиленное напряжение шума поступает на усилитель мощности, выполненный на микросхеме DA2 типа К174ХА10. С выхода усилителя шумовой сигнал через конденсатор С4 поступает на малогабаритный широкополосный громкоговоритель В1.
Уровень шума регулируется резистором R6. Стабилитрон VD1 генерирует шум в широком диапазоне частот от единиц герц до десятков мегагерц. Однако на практике он ограничен АЧХ усилителя и громкоговорителя.
Стабилитрон VD1 подбирается по максимальному уровню шума, но так как стабилитроны представляют собой некалиброванный источник шума, то стабилитрон может быть любым, с напряжением стабилизации менее напряжения питания.
Микросхему DA1 можно заменить микросхемой КР1407УД2 или использовать любой операционный усилитель с высокой граничной частотой коэффициента единичного усиления. Вместо усилителя на DA2 можно использовать любой другой УЗЧ. Подробнее схема широко рассмотрена в интернете, например, на http://legion-33/Sxemy/G_belogo_huma.htm.
Схема № 3.Предлагаемая схема генератора помех на ИМС 74LS04 очень проста. Но, тем не менее, она эффективно глушит диапазон примерно
Рис. 5.3. Схема генератора помех на ИМС 74LS04
В качестве антенны использован кусок провода длинной 20–30 см. В зависимости от емкости конденсатора можно перестроиться на любую полосу частот шириной в 500 МГц.
Схема № 4. Мощный генератор помех (рис. 5.4)основан на распространенной сейчас в Интернете схеме передатчика на 10 Вт, предложенной М. Анисимовым.
Рис. 5.4. Принципиальная схема мощного генератора помех
Катушки имеют следующие параметры:
— L1 — 4 витка ПЭВ-4,0 на оправке 12 мм, отвод от середины;
— L2 — дроссель 20 мкГн, подходит от китайского приемника;
— L3 — 8 витков ПЭВ-1,0 на оправке 8 мм, намотана на оболочке кабеля РК-75;
— L4 — 6 витков того же провода и на той же оправке, расположена между 2-х половин L3.
Следует отметить, что батарейное питание тут не эффективно, ток потребления устройства более 0,5 А, поэтому нужен хороший блок питания. Транзистор должен стоять на хорошем радиаторе, иначе он может просто сгореть. Антенной служит штырь длиной 1 м. Генератор помех начинает работать сразу и настройки не требует.
Описание устройства приводится на http://www.general.pop3.ru/generato.gif.
Схема № 5. Генератор подавления радиопередатчиковрассматривается наЭтот постановщик радиопомех предназначен для работы в системе активной зашиты информации. Постановщик радиопомех во включенном состоянии создает электромагнитные помехи в эфире с интенсивностью, достаточной для маскирования информативных излучений от используемой оргтехники, в том числе от ПК. Генератор также обеспечивает эффективное подавление излучений маломощных передатчиков диапазона 30 МГц— 1000 МГц.

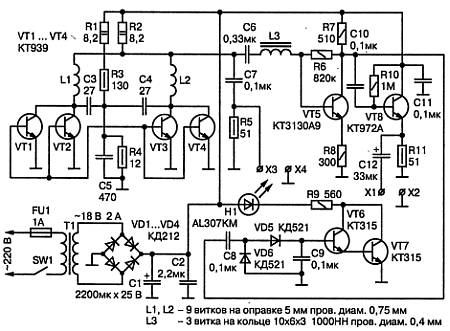

Рис. 5.5. Генератор подавления радиопередатчиков
Данная модификация прибора, кроме того, может применяться для предотвращения активации радиомикрофонов с дистанционным управлением, посредством воздействия на входные цепи приемника дистанционного управления.
Генератор ( рис. 5.5) построен по классической схеме шумового генератора радиочастотного диапазона. Однако следует отметить, что тепловой режим работы схемы очень тяжелый. На транзисторы VT1—VT4 необходимы радиаторы не менее 100 кв. см. на каждый, при условии хорошей внутренней вентиляции корпуса. Резисторы R1 и R2 лучше заменить на один 4,7 Ома мощностью 10 Вт.
