Напряжение сети гасится резисторами R1 и R2 и выпрямляется диодом VD1 типа КД102А. Конденсатор С1 уменьшает пульсации выпрямленного напряжения. Модулятор выполнен на одной микросхеме K561ЛE5. По своему схемному построению он напоминает генератор качающей частоты или частотный модулятор.
На элементах DD1.3 и DD1.4 собран управляющий генератор низкой частоты. С его выхода прямоугольные импульсы поступают на интегрирующую цепочку R5, С4.
При этом конденсатор С4 то заряжается через резистор R5, то разряжается через него. Поэтому на конденсаторе С4 получается напряжение треугольной формы, которое используется для управления генератором
Этот генератор собран по схеме симметричного мультивибратора. Конденсаторы С2 и СЗ поочередно заряжаются через резисторы R3 и R4 от источника треугольного напряжения. Поэтому на выходе генератора будет иметь место сигнал, частота которого «плавает» в области звуковых частот речевого диапазона. Поскольку питание генератора нестабилизировано, то это приводит к усложнению характера генерируемых сигналов. Нагрузкой генератора служат пьезокерамиче- ские излучатели ZQ1 и ZQ2 типа ЗП-1.
Микросхему DD1 можно заменить как на К561ЛА7, так и на K561ЛH1, K561ЛH2, либо на микросхемы серий 564,1561.
Излучатели ZQ1 и ZQ2 могут быть любыми, их количество может быть от одного до четырех. Они приклеиваются к стеклу и могут быть соединены последовательно или параллельно-последовательно.
Схема № 2.Следующее устройство представляет собой модулятор стекла, построенный на трех КМОП микросхемах. Схема ( рис. 6.9) включает в себя: задающий генератор на частоту 50 кГц (D1.1, D1.2); формирователь псевдослучайной последовательности импульсов на сдвигающих регистрах (D2, D3); логическую схему (D1.3, D1.4).
Звуковыми излучателями (HF1, HF2) являются телефонные капсюли ВП-1 или ДЭМ-4М. Резистор R4 позволяет регулировать громкость звука. Схема может питаться от любого нестабилизированного источника с напряжением от 4 до 15 В и потребляет ток не более 20 мА.

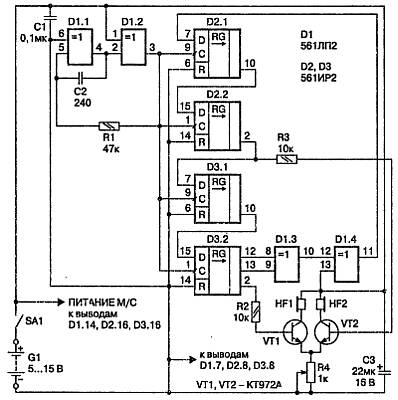

Рис.6.9. Схема модулятора стекла на цифровых микросхемах
В качестве источника звука подойдут и любые малогабаритные динамики (с 50-омным сопротивлением), но при этом возрастет потребляемый ток. Транзисторы можно заменить на КТ829А. При правильной сборке схема настройки не требует. Устройство выполняется в виде переносной коробки и размещается на подоконнике, вблизи от стекла.
Схема № 3.Простой модулятор стекла вызывает вибрацию стекла с различной частотой, тем самым устраняя основной недостаток простейшего модулятора. Оно выполнено на двух цифровых схемах 561 серии. В качестве вибропреобразователя используется пьезокерамический преобразователь. Принципиальная схема устройства приведена на рис. 6.10.
Модулятор собран на микросхемах К561ЛН2 и К561ИЕ8. Генератор тактовых импульсов собран на элементах DD1.1, DD1.2, резисторе R1 и конденсаторе С1 по схеме несимметричного мультивибратора.

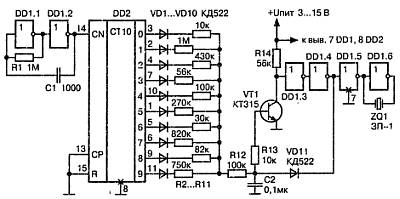

Рис.6.10.Сх ема модулятора стекла на двух цифровых схемах 561 серии
С выхода генератора тактовые импульсы поступают на вход
Допустим, что после прихода очередного тактового импульса уровень логической единицы появился на выходе 2 микросхемы DD2 (выв. 4). На остальных выходах присутствует уровень логического нуля. Положительное напряжение начинает заряжать конденсатор С2 по цепи VD3, R4, R12.
При достижении на конденсаторе С2 напряжения, достаточного для открывания транзистора VT1 типа КТ-15, последний открывается, и на выходе элемента DD1.4 появляется уровень логического нуля. Конденсатор С2 быстро разряжается через диод VD11 типа КД522. Транзистор VT1 закрывается, и процесс заряда конденсатора С2 возобновляется по той же зарядной цепи.
С приходом очередного тактового импульса уровень положительного напряжения появляется только на выходе 3 (выв. 7). Теперь конденсатор С2 заряжается по цепи VD4, К5, R12. Так как суммарное сопротивление этой цепи меньше, чем сопротивление цепи VD3, R4, R12, то заряд конденсатора С2 до напряжения открывания происходит быстрее. Частота импульсов на выходе этого управляемого генератора увеличивается. Прямоугольные импульсы поступают на вибропреобразователь ZQ1, выполненный на основе пьезокерамического преобразователя.
Детали.Микросхемы DD1 и DD2 можно заменить на аналогичные — серий 176, 564, 1561. Резисторы — типа MЛT-0,125. Сопротивления резисторов R2—R11 могут быть любыми из интервала 10—1000 кОм. Резисторы одинакового номинала лучше не использовать.
Диоды VD1—VD11 могут быть любыми, например, КД521, Д9, Д18, КД510 и др. Транзистор VT1 можно заменить на КТ3102. Пьезокерамический преобразователь ZQ1 может быть любой, от игрушек или телефонных аппаратов.
Питание устройстваосуществляется от батарейки типа «Крона». Вибродатчик ZQ1 приклеивается на стекло клеем «Момент». Сигнал к нему подводится по проводам от элемента DD1.6.
Настройказаключается в установке частоты тактового генератора подбором конденсатора С1 или резистора R1. Частота тактовых импульсов выбирается около 2–3 Гц.
Схема № 4.Количество генерируемых частот можно увеличить, если вместо микросхемы DD2 К561ИЕ8 использовать широко распространенную микросхему К561ИЕ10. Эта микросхема ( рис. 6.11) содержит два двоичных четырехразрядных счетчика.
К выходам счетчиков подключаются резисторы R2—R9, их сопротивления могут быть также от 10 кОм до 1 МОм. Диоды VD1—VD10 из схемы исключаются. При подаче тактовых импульсов на вход CP микросхемы DD2.1 в точке соединения резисторов R2—R12 появляется, изменяющееся ступенчато, напряжение.
Число градаций напряжения, а, следовательно, и число частот, можно варьировать путем использования определенного количества разрядов счетчика DD2.
Рис. 6.11. Модулятор стекла на К561ИЕ10
Глава 7. Снятие информации с телефонной линии и борьба с ним
Внимание.
Использование этих устройств в некоторых случаях запрещено законодательством РФ и может привести к административной или уголовной ответственности.
