Физические основы перехвата речи лазерными микрофонами

Рассмотрим кратко физические процессы, происходящие при перехвате речи с помощью лазерного микрофона. Зондируемый объект — обычно оконное стекло — представляет собой своеобразную мембрану, которая колеблется со звуковой частотой, создавая фонограмму разговора.

Генерируемое лазерным передатчиком излучение, распространяясь в атмосфере, отражается от поверхности оконного стекла и модулируется

акустическим сигналом, а затем воспринимается фотоприёмником, который и восстанавливает разведываемый сигнал.

В данной технологии принципиальное значение имеет процесс модуляции. Звуковая волна, генерируемая источником акустического сигнала, падает на границу раздела воздух-стекло и создает своего рода вибрацию, то есть отклонения поверхности стекла от исходного положения. Эти отклонения вызывают дифракцию света,отражающегося от границы.

Если размеры падающего оптического пучка малы по сравнению с длиной «поверхностной» волны, то в суперпозиции различных компонент отраженного света будет доминировать дифракционный пучок нулевого порядка:

— во-первых, фаза световой волны оказывается промодулированной по времени с частотой звука и однородной по сечению пучка;

— во-вторых, пучок «качается» с частотой звука вокруг направления зеркального отражения.

На качество принимаемой информации оказывают влияние следующие факторы:

— параметры используемого лазера (длина волны, мощность, когерентность и т. д.);

— параметры фотоприемника (чувствительность и избирательность фотодетектора, вид обработки принимаемого сигнала и т. д.);

— наличие на окнах защитной пленки;

Примечание.

При установке слоя защитной и слоя тонирующей пленки значительно снижается уровень вибрации стекла, вызываемой акустическими (звуковыми) волнами. Снаружи трудно зафиксировать колебания стекла, поэтому трудно выделить звуковой сигнал в принятом лазерном излучении.

— параметры атмосферы (рассеяние, поглощение, турбулентность, уровень фоновой засветки и т. д.);

— качество обработки зондируемой поверхности (шероховатости и неровности, обусловленные как технологическими причинами, так и воздействием среды — грязь, царапины);

— уровень фоновых акустических шумов;

— уровень перехваченного речевого сигнала; конкретные местные условия.

Примечание

Все эти обстоятельства накладывают свой отпечаток на качество фиксируемой речи, поэтому нельзя принимать на веру данные о приеме с дальности в сотни метров — эти цифры получены в условиях полигона, а то и расчетным путем.

Из всего вышесказанного можно сделать следующие выводы:

— лазерные системы съема существуют и являются при грамотной эксплуатации весьма эффективным средством получения информации;

— лазерные микрофоны не является универсальным средством, так как многое зависит от условий применения;

— не все то является лазерной системой разведки, что так называется продавцом или производителем;

— без квалифицированного персонала тысячи и даже десятки тысяч долларов, потраченные на приобретение лазерного микрофона, пропадут зря;

— службы безопасности должны разумно оценить необходимость

защиты информации от лазерных микрофонов.

Принцип работы лазерного микрофона представлен на рис. 6.1.

Рис. 6.1. Принцип работы лазерного микрофона

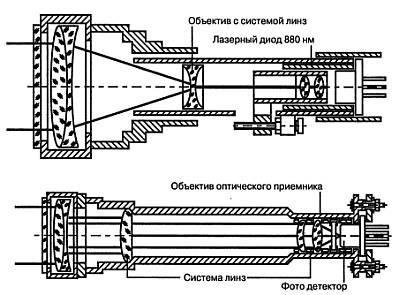

А на рис. 6.2показаны объективы оптического передатчика и оптического приемника ЛCAP.

Рис. 6.2. Объективы оптического передатчика и оптического приемника ЛСАР

Защита от лазерного микрофона своими руками

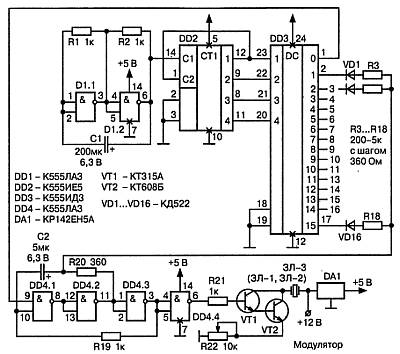

Схема № 1.Но даже лазерному детектору можно поставить помеху. На рис. 6.3показана схема, модулирующая стекло.

Резонирующим элементом служит пьезоэлемент, который жестко крепится по центру стекла для обеспечения максимальной амплитуды. Схема собрана на ТТЛ микросхемах, потребляющих большой ток, поэтому для питания необходимо использовать сетевой блок питания.

Пьезодатчик модулирует стекло таким образом, что амплитуда модуляции стекла выше, чем модуляция голосом при средней громкости произношения. Кроме того, пьезоэлемент модулирует стекло на разных частотах, что еще больше затрудняет съем информации через стекло.

Схема № 2.Существует и более простая схема срыва прослушивания (рис. 6.4).

В качестве модулятора с частотой 50 Гц используется обычное малогабаритное реле постоянного тока РЭС 22, РЭС 9.

Выводы обмотки подключаются к переменному току напряжением чуть ниже порога срабатывания. Реле жестко крепится к стеклу клеем ЭПД. Так же можно попробовать совсем элементарную схему для защиты от ЛСАР.

Рис. 6.4. Схема срыва прослушивания

Примечание

Все мы знаем закон физики — «Угол падения равен углу отражения». Это значит, что надо находиться строго перпендикулярно окну прослушиваемого помещения. Из квартиры напротив вы вряд ли поймаете отраженный луч, так как стены здания обычно, я уж не говорю об окнах, немного кривоваты и отраженный луч пройдет мимо.
