Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

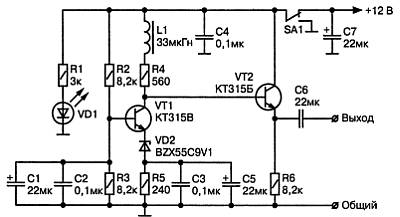

Рис. 5.8. Широкополосный генератор шума

А такой недостаток схемы с общей базой, как высокое выходное сопротивление, компенсируется затем эмиттерным повторителем на транзисторе VT2. В итоге выходное сопротивление генератора шума составляет около 50 Ом (более точно устанавливается подбором резистора R6).

Режимы

работы транзисторов VT1, VT2 и стабилитрона VD2 по постоянному току устанавливаются резисторами R2, R3 и R5:

— напряжение на базе транзистора VT1, равное половине напряжения питания, устанавливается состоящим из двух одинаковых резисторов R1 и R2 делителем напряжения;

— ток через стабилитрон VD2 устанавливается резистором R5.

Нижний по схеме вывод стабилитрона VD2 по переменному току соединен с общим проводом схемы конденсаторами СЗ и С5. Дроссель L1 несколько поднимает усиление по напряжению усилителя на транзисторе VT1 и тем самым в некоторой степени компенсирует падение уровня шумового сигнала на частотах выше 2 МГц. Светодиод VD1 служит для индикации включения питания генератора шума выключателем SA1.

Схема № 9. Цифровой генератор шумапредставлена на

http://newsrack.ru/content/view/472/25/. Цифровой шум представляет собой временной случайный процесс, близкий по своим свойствам к процессу физических шумов. Поэтому он называется псевдослучайным процессом. Цифровая последовательность двоичных символов в цифровых генераторах шума называется псевдослучайной последовательностью и представляет собой последовательность прямоугольных импульсов псевдослучайной длительности с псевдослучайными интервалами между ними.

Период повторения всей последовательности значительно превышает наибольший интервал между отдельными импульсами последовательности.

Наиболее часто в цифровых генераторах шума применяются последовательности максимальной длины — так называемые М-последовательности, которые формируются при помощи регистров сдвига и сумматоров по модулю 2, использующихся для получения сигнала обратной связи.

Принципиальная схема генератора шума с равномерной спектральной плотностью в рабочем диапазоне частот приведена на рис. 5.9.

Этот генератор шума содержит:

— последовательный восьмиразрядный регистр сдвига, выполненный на микросхеме К561ИР2;

— сумматор по модулю 2 (DD2.1);

— тактовый генератор (DD2.3, DD2.4);

— цепь запуска (DD2.2).

Последние элементы выполнены на микросхеме К561ЛП2. Тактовый генератор выполнен на элементах DD2.3 и DD2.4 по схеме мультивибратора. С выхода генератора последовательность прямоугольных импульсов с частотой следования около 100 кГц поступает на входы «С» регистров сдвига DD1.1 и DDД.2, образующих 8-разрядный регистр сдвига.

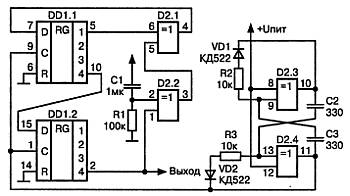

Рис. 5.9. Цифровой генератор шума

Запись информации в регистр происходит по входам «D». На вход «D» регистра DD1.1 сигнал поступает с элемента обратной связи — сумматора по модулю 2 на элементе DD2.1.

Однако при включении питания возможно состояние регистров, когда на всех выходах присутствуют низкие уровни.

Так как в регистрах М-последовательности запрещено появление нулевой комбинации, то в схему введена специальная цепь запуска генератора, выполненная на элементе DD2.2. При включении питания он формирует на своем выходе уровень логической единицы, который выводит регистр из нулевого состояния. Затем на дальнейшую работу генератора цепь запуска не оказывает никакого влияния. Сформированный псевдослучайный сигнал снимается с 8-го разряда регистра сдвига и поступает для дальнейшего усиления и излучения. Напряжение источника питания может быть от 3 до 15 В.

В устройстве использованы КМОП микросхемы серии 561, их можно заменить микросхемами серий К564, R1561 или К176. В последнем случае напряжение питания должно быть 9 В.

Правильно собранный генератор в налаживании не нуждается. Изменением тактовой частоты генератора можно регулировать диапазон частот шума и интервал между спектральными составляющими.

Глава 6. Снятие информации со стекла и борьба с ним

Из главы 3 стало понятно, что собрать «жучок»совсем несложно. Однако и обнаружить такие радиомикрофоны можно без особого труда, стоит только применить детектор поля,рассмотренный выше.

Вместе с тем, существует принципиально иной способ снятия информации.С оконного стекла!

Лазерные средства акустической разведки

В последние годы появилась информация, что спецслужбы различных стран для несанкционированного получения речевой информации все чаще используют дистанционные портативные средства акустической разведки.

Самыми современными и эффективными считаются лазерные системы акустической разведки, которые позволяют воспроизводить речь, любые другие звуки и акустические шумы при лазерно-локационном зондировании оконных стекол и других отражающих поверхностей.

По свидетельству прессы (в том числе и специальных изданий), в США, например, в середине 80-х годов продавцы спецтехники отметили всплеск интереса у покупателей именно к лазерным микрофонам.Не меньший интерес в настоящее время проявляется к данным изделиям и в России .

На сегодняшний день создано целое семейство лазерных средств акустической разведки. В качестве примера можно привести систему SIPE LASER 3-DA SUPER. Данная модель состоит из следующих компонентов:

— источника излучения (гелий-неоновый лазер);

— приемника этого излучения с блоком фильтрации шумов;

— двух пар головных телефонов;

— аккумулятора питания и штатива.

Работает эта система так. Наводка лазерного излучения на оконное стекло нужного помещения осуществляется с помощью телескопического визира. Изменять угол расходимости выходящего, пучка позволяет оптическая насадка, высокая стабильность параметров достигается благодаря использованию системы автоматического регулирования. Модель обеспечивает съем речевой информации с оконных рам с двойными стеклами с хорошим качеством на расстоянии до 250 м.
