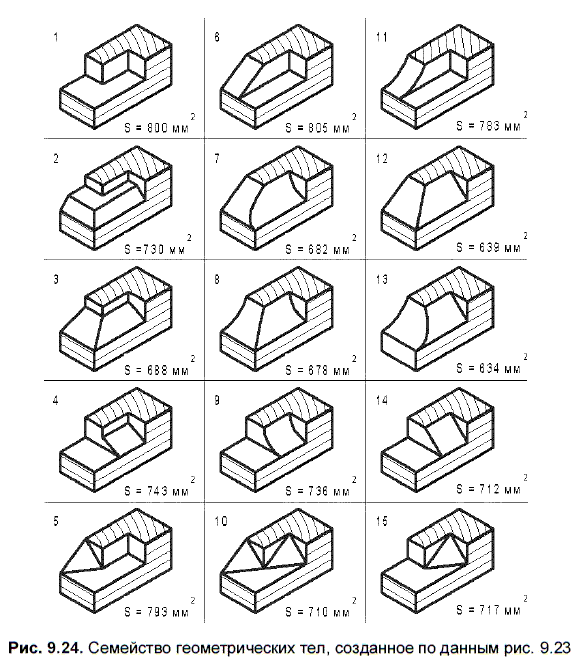

суммарная площадь вновь созданных граней моделей не должна превышать указанной величины. При размерах, показанных на рис. 9.23, можно установить пороговую величину, например S < 680 мм2. Этому порогу отвечают модели 8, 12, 13 (рис. 9.24).
Задачи рассмотренного в примере типа достаточно содержательны. Для создания новых моделей кроме операции Вырезать выдавливанием можно применить 3D-операции Фаска, Скругление, Операция по сечениям и т. д.
В приложении 3 представлено 15 вариантов исходных данных для решения задач подобного типа.
Глава 10
Тестирование
Одной из главных планируемых учебных целей выполнения рассматриваемых в данной книге заданий является формирование начальных умений по трехмерному моделированию. Составляющими этих умений являются знание требований по выбору главного изображения моделируемого объекта и особенностей грамотного выполнения эскизов и формообразующих операций, а также навыки быстрого их создания и редактирования.
Как уже отмечалось, для оптимизации процедур трехмерного моделирования следует:
рационально располагать модель относительно начала координат;
обоснованно выбирать плоскость проекций для создания эскиза основания модели;
предварительно планировать формы эскизов с целью минимизации количества формообразующих операций, необходимых для создания модели.
В табл. 10.1 представлен один из вариантов карты тестирования по теме «Построение трехмерных моделей деталей».

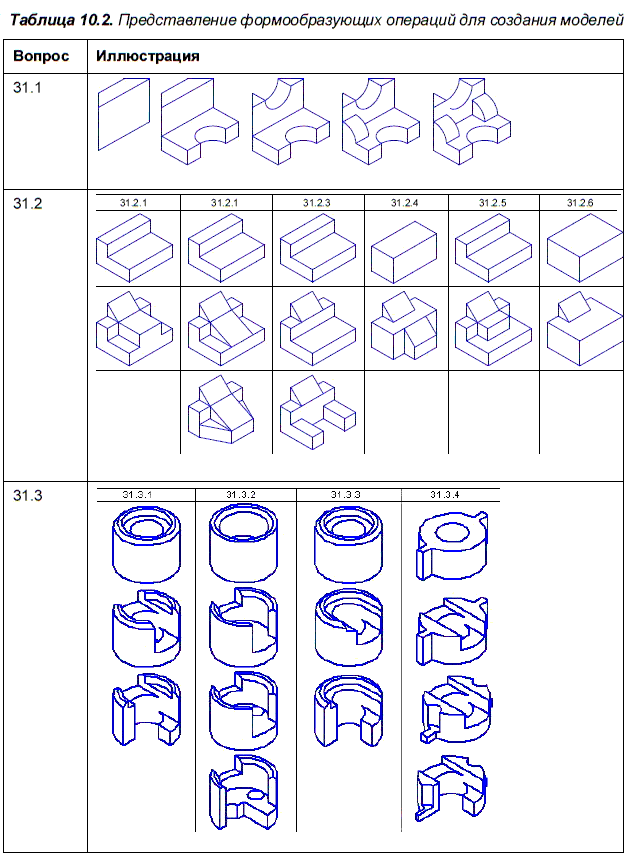

Таблица 10.2 наглядно иллюстрирует этапы построения моделей по 4 вопросам теста.
По вопросу 31.1 требуется указать минимальное количество формообразующих операций, необходимых для создания показанной детали. В разработанных вариантах теста, для создания модели достаточно от 4 до 6 формообразующих операций.
Вопросы 31.2 и 31.3 теста требуют анализа формы простых моделей, для создания которых достаточно, как правило, не более трех-четырех формообразующих операций.

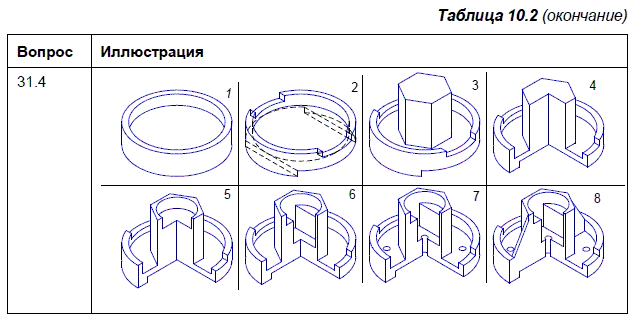

Вопрос 31.4 иллюстрируются изображениями более сложных объектов. Для правильных ответов на поставленные вопросы требуется целесообразно представить дерево модели каждого объекта.
Часть IV
Геометрия с КОМПАС-3D
Глава 11
Решения планиметрических задач с помощью двумерного редактора
Известны успешные попытки использования, при изучении в школе геометрии, специализированных графических сред, например Windows-приложения Geometer’s Sketchpad. Альтернативы такому подходу не было, т. к. среды конечных пользователей, являвшиеся инструментами профессионалов, из-за высокой стоимости легально не применялись в образовательных учреждениях. Некоммерческое распространение учебных версий, в том числе графических пакетов, поставило вопрос о разумном выборе базового программного обеспечения, с помощью которого в общеобразовательных учреждениях решаются задачи геометрического моделирования в курсах информатики, черчения, геометрии.
11.1. Примеры решения задач на построение
Рассмотрим примеры решения школьных геометрических
Условие. Построить квадрат по точкам А и В на серединах смежных сторон.

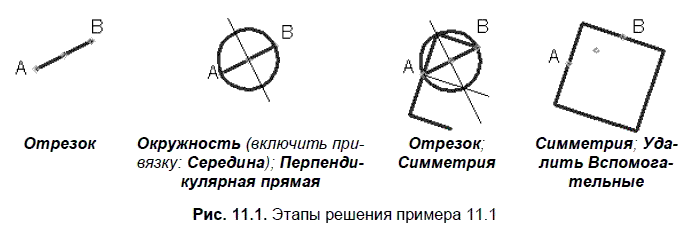

Решение. На рис. 11.1 показаны этапы построения квадрата с указанием необходимых для решения команд.
Условие. Построить квадрат по центру С и точкам А и В на одной из сторон.

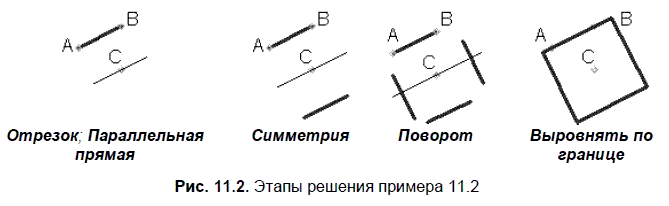

Решение. На рис. 11.2 показаны этапы построения квадрата с указанием необходимых для решения команд.
Условие. Построить квадрат AEFG, площадь которого вдвое меньше площади квадрата ABCD, а вершина F принадлежит диагонали АС.

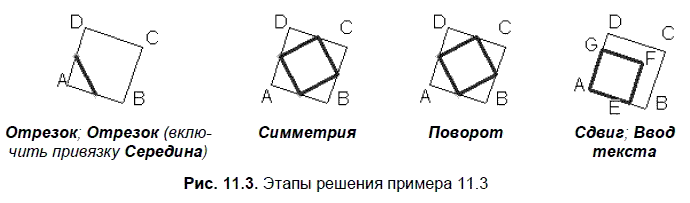

Решение. На рис. 11.3 показаны этапы построения квадрата с указанием необходимых для решения команд.
Условие. Построить параллелограмм по серединам трех сторон — точкам А, В, С.
Решение. На рис. 11.4 показаны этапы построения квадрата с указанием необходимых для решения команд.
Условие. Из точки А провести к окружности диаметром D = 20 мм с центром О две касательные АВ и АС, где В и С — точки касания. /_ ВАС = . Определить:
длину отрезка О А и угол , если ВС = 16 мм;
длину отрезка ВС и угол , если АО = 25 мм;
длину отрезков ВС и АО, если = 80°.
Решение. На рис. 11.5 указаны команды проведения касательных для определения искомых величин. Знаком «*» отмечены искомые величины, полученные в результате нанесения соответствующих размеров.
Условие. Стороны АВ и АС треугольника ABC являются касательными окружности радиуса R с центром О. /_ ВАС = . Определить:
